17
|
Technische gegevens

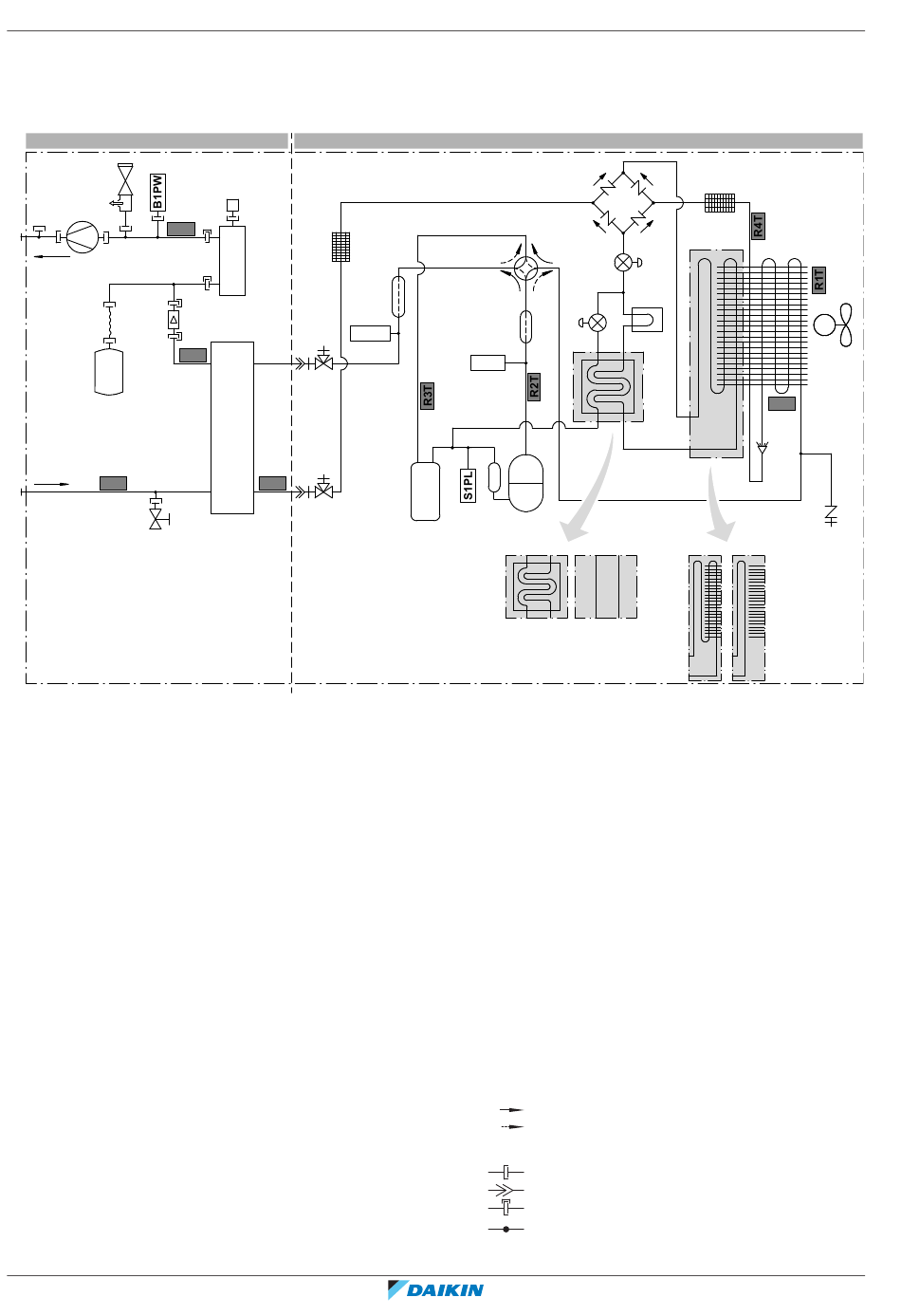

17.2 Schema van de leidingen: Buitenunit

EBLA09~16DA3V3 (1N~), EDLA09~16DA3V3 (1N~), EBLA09~16DA3W1 (3N~) en EDLA09~16DA3W1 (3N~)
A
i
j
k
R2T
b
e
f
R4T
a
c
A Hydromodule
B Compressormodule
a Water IN (schroefaansluiting, mannelijk, 1")
b Water UIT (schroefaansluiting, mannelijk, 1")
c Aftapkraan (watercircuit)
d Platenwarmtewisselaar
e Debietsensor
f Expansievat
g Back-upverwarming
h Automatische ontluchtingsklep
i Veiligheidsklep
j Pomp
k Aansluiting voor optionele debietschakelaar
l Vloeistofafsluiter met servicepoort
m Gasafsluiter met servicepoort
n Filter
o Gelijkrichter
p Voorverwarmer
q Koelplaat
r Verdeler
s Warmtewisselaar
t Onderhoudspoort 5/16" tromp
u Accumulator
v Geluiddemper
Uitgebreide handleiding voor de installateur
272
h
g
S1NPH
m
R1T
d
l
R3T
n
v
v
S1PH
M1C
u
*
B1PW Waterdruksensor ruimteverwarming
M1C Compressor
S1PH Hogedrukschakelaar
S1PL Lagedrukschakelaar
S1NPH Druksensor
Y1E Elektronische expansieklep (primair)
Y3E Elektronische expansieklep (injectie)
Y1S Elektromagnetische klep (4-wegklep)
R1T Aanvoerwater warmtewisselaar
R2T Aanvoerwater back-upverwarming
R3T Koelmiddelzijde
R4T Inlaatwater
R1T Buitenlucht
R2T Compressorafvoer
R3T Compressoraanzuiging
R4T Lucht-warmtewisselaar
R5T Lucht-warmtewisselaar, midden
B
o
**
Y1S
Y1E
q
Y3E
*
p
1N~
3N~
*
**
Thermistors (hydromodule):
Thermistors (compressormodule):
Koelmiddelstroming:
Verwarming
Koeling
Aansluitingen:
Schroefaansluiting
Flareverbinding
Snelkoppeling
Hardgesoldeerde aansluiting
n
s
R5T
r
t
1N~
3N~
**
3D128953A
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1A – 2021.12
