Vervangen van het aandrijfhuis
VOORZICHTIG
Laat het tandwielstel (51) niet vallen als u het aandrijf-
huis (67) verwijdert. Het tandwielstel kan vast blijven zitten
in de ruimte voor in de motor of in het aandrijfhuis.
Raak de drukkogels (90) van het axiaal lager niet kwijt en
laat ze niet tussen de tandwielen vallen. Als ze tussen de
tandwielen terecht komen en niet verwijderd worden zullen
ze het aandrijfhuis ernstig beschadigen. Als de kogels niet
op hun plaats op de uiteinden van het tandwielstel zullen
de lagers voortijdig verslijten.
Lees Algemene informatie over reparaties; zie blz. 3.
1.
2.
Ontlast de druk; zie blz. 3.
3.

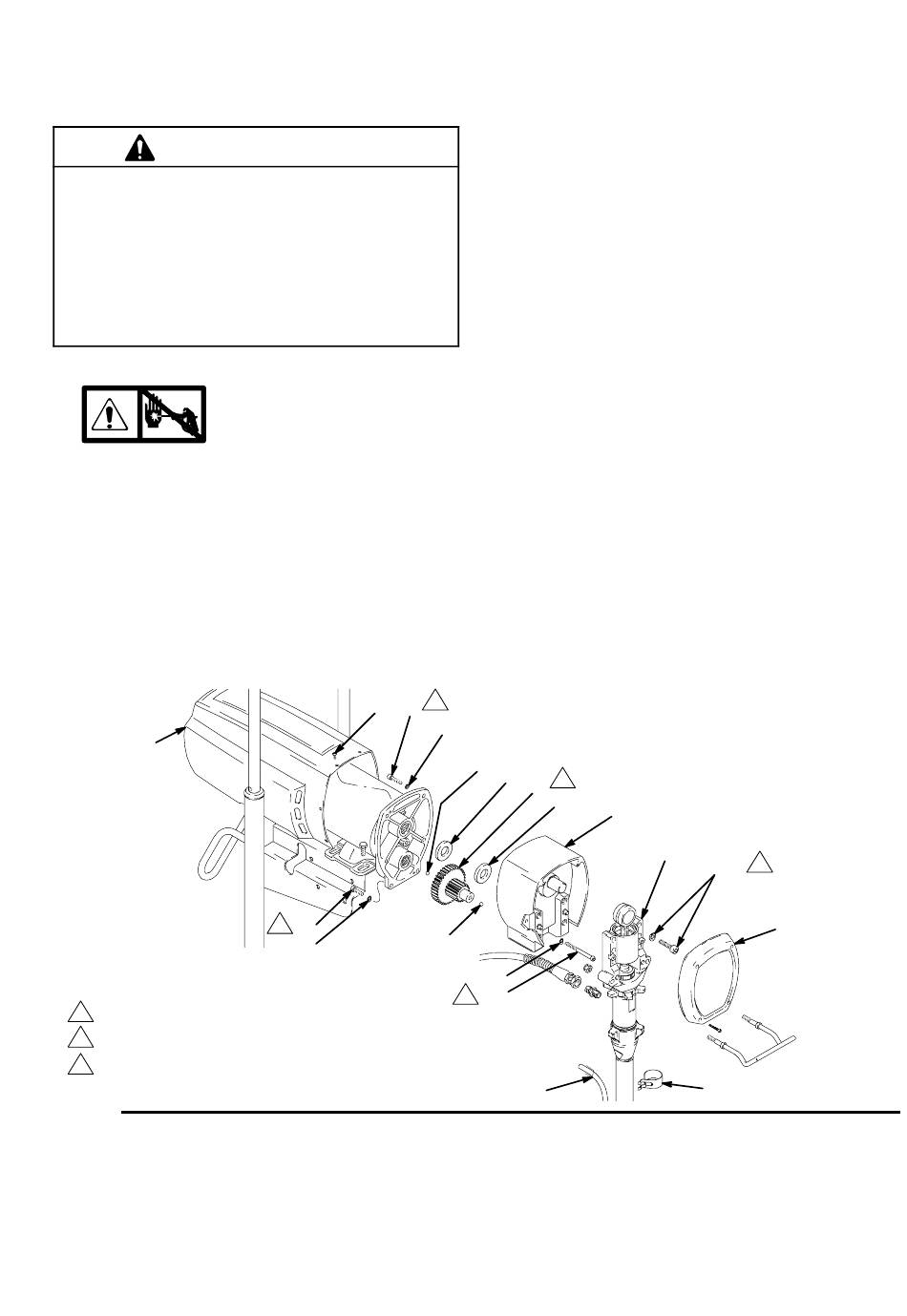

Afb. 9. Verwijder het voordeksel (49) en de motor-
afscherming (54). Haal de afloopslang (85) los van
de pomp.
4.
Verwijder de vier lagerschroeven (25) en de borg-
ringen (23).
5.
Klop voorzichtig met een kunststof hamer van achteren
op de onderkant van het lagerhuis (22) zodat het aan-
drijfhuis (67) er los van komt. Trek het in elkaar gezette
lagerhuis en de verbindingstang recht van het aandrijf-
huis.
54
1
Aandraaien tot 19 N.m.
2
Aandraaien tot 10,2--11,3 N.m.
3
Ruim vet aanbrengen.
Afb. 9
34
16
2
20
2
16
90
20
6.
Verwijder twee schroeven van het aandrijfhuis (26) en de
borgringen (20).
7.
Verwijder de onderste twee schroeven (16) en borgrin-
gen (20) en daarna de bovenste twee schroeven (16) en
borgringen (20) van de voorkant van de motor (73).
8.
Klop het aandrijfhuis (67) met een kunststof hamer los
van de voorkant van de motor (73), en trek daarna aan-
drijfhuis er recht af.
9.
Vet het tandwielstel (51) in met ongeveer 133 gram
lagervet. Het vet wordt meegeleverd in de vervangings-
set voor het aandrijfhuis. Let op dat de drukkogels (90)
op hun plaats zitten.
10. Zet de bronskleurige sluitring (67b) en daarna de zilver-
kleurige sluitring (67a) op de as die uit het grote tandwiel
in het aandrijfhuis (67) steekt.
11. Breng de tandwielen in de juiste positie en duw het
nieuwe aandrijfhuis recht op de voorkant van de motor
en de positioneerpennen.
12. Zet het spuittoestel verder in elkaar.
90
67a
51
3
67b
67
20
26
2
85
22
25, 23
1
49
36
308842
%
15
