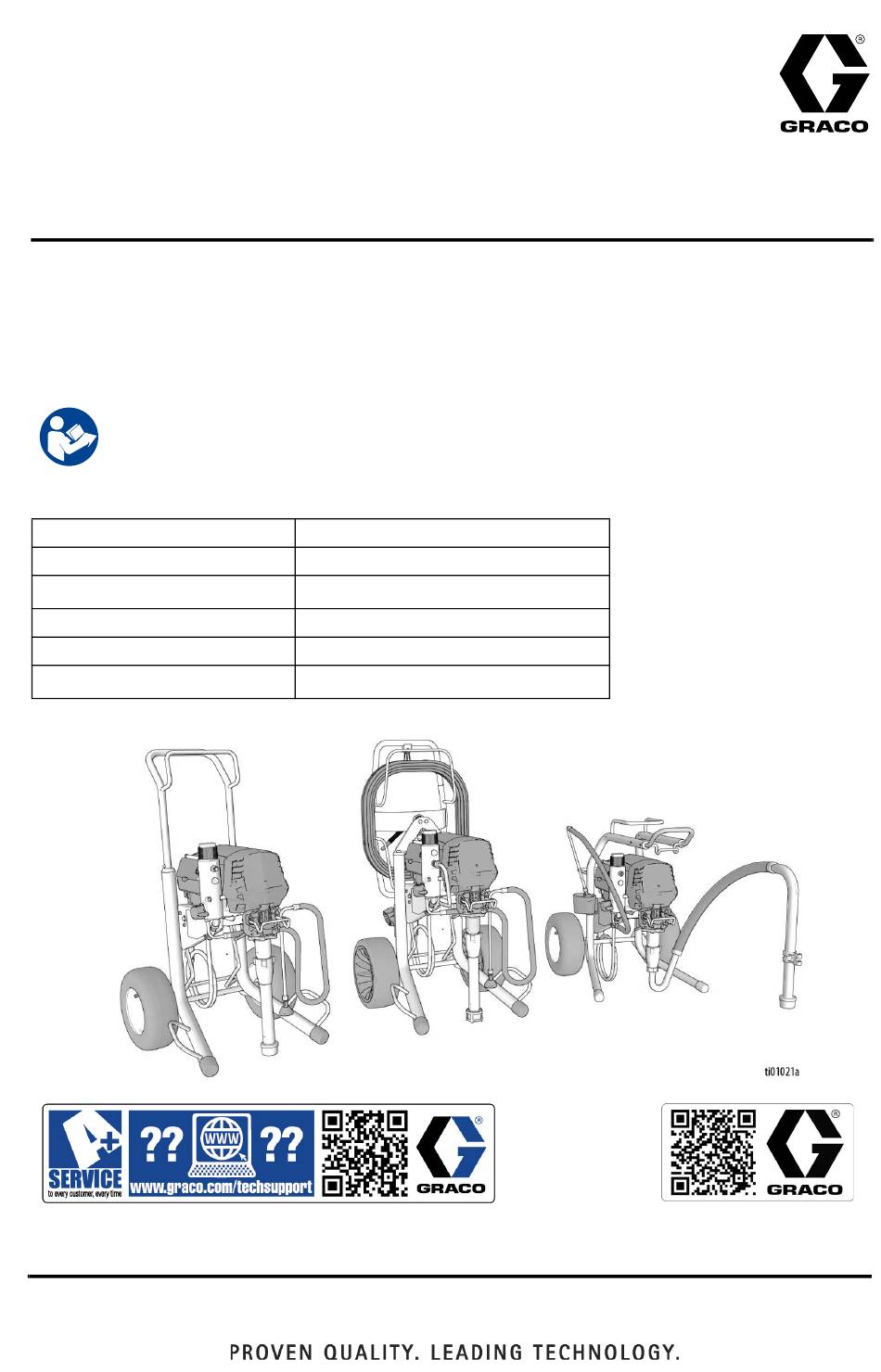

Bediening, Onderdelen, Reparatie
Elektrische airless
spuittoestellen
Voor draagbare airless spuittoepassingen van bouwkundige verven en coatings.
Alleen voor professioneel gebruik. Niet goedgekeurd voor gebruik in omgevingen
met explosiegevaar of op gevaarlijke (geclassificeerde) locaties.
Modellen: 695 XT, 795 XT, 1095 XT, Mark IV XT, Mark V XT, Mark VII XT
Maximale werkdruk: 3300 psi (228 bar, 22,8 MPa)
Zie pagina 4-6 voor informatie over modellen, inclusief goedkeuringen
Belangrijke veiligheidsinstructies
Lees voor gebruik van de apparatuur alle waarschuwingen en instructies in deze handleiding,
bijbehorende handleidingen en op de apparatuur. Zorg dat u vertrouwd bent met de regelaars
en het juiste gebruik van de apparatuur. Bewaar deze instructies.
Bijbehorende handleidingen
3A6285
311254
308491
3A9391
3A9347
Gebruik uitsluitend originele Graco-vervangingsonderdelen.
Bij gebruik van vervangingsonderdelen van andere fabrikanten kan de garantie komen te vervallen.
Omschrijving
Pistool (Contractor PC)
Flex Plus
-spuitpistool
Textuurpistool voor zwaar gebruik
Pomp
XT QuickReel
3B0085D
NL

Advertenties

Inhoudsopgave
loading

Samenvatting van Inhoud voor Graco 695 XT

  • Pagina 1 Alleen voor professioneel gebruik. Niet goedgekeurd voor gebruik in omgevingen met explosiegevaar of op gevaarlijke (geclassificeerde) locaties. Modellen: 695 XT, 795 XT, 1095 XT, Mark IV XT, Mark V XT, Mark VII XT Maximale werkdruk: 3300 psi (228 bar, 22,8 MPa)
  • Pagina 2: Inhoudsopgave

    Standaard Graco-garantie ......70 Graco-informatie ........71...
  • Pagina 3: Vertaalde Handleidingen

    Vertaalde handleidingen Digitale versies van vertaalde handleidingen voor dit product zijn online te vinden www.graco.com, of door het scannen van de QR-code onder Link naar talen hieronder. Beschikbare vertalingen en hun respectievelijke Graco-handleidingnummers worden hier ter referentie vermeld. Litouws 3B0094...
  • Pagina 4: Modellen

    Modellen Modellen Standard-modellen Modelnummer Goedkeuringsmerk V AC Model 695 XT 19F545 Ultimate 695 XT 826295 795 XT 19F710 110-120 V Ultimate 795 XT 826298 Mark IV XT 19F549 1095 XT 19F546 Ultimate 1095 XT 826300 Mark V XT 19F550 695 XT...
  • Pagina 5 Modellen ProContractor-modellen Modelnummer Goedkeuringsmerk V AC Model 695 XT 19F547 Ultimate 695 XT 826297 110-120 V 795 XT 19F711 Ultimate 795 XT 826299 Mark IV XT 19F551 1095 XT 19F548 110-120 V Ultimate 1095 XT 826301 Mark V XT 19F552...
  • Pagina 6 Modellen LoBoy-modellen Modelnummer Goedkeuringsmerk V AC Model 695 XT 19F553 110-120 V Ultimate 695 XT 826296 220-240V 695 XT 19F713 3B0085D...
  • Pagina 7: Veiligheidssymbolen

    Veiligheidssymbolen Veiligheidssymbolen Op de apparatuur en in deze handleiding komen de volgende veiligheidssymbolen voor. Het is belangrijk dat u de tabel hieronder leest en de betekenis kent van elk symbool. Symbool Betekenis Symbool Betekenis Houd uw hand niet voor Gevaar van elektrische de spuittip schokken Plaats geen handen of andere...
  • Pagina 8: Algemene Waarschuwingen

    Algemene waarschuwingen Algemene waarschuwingen De volgende waarschuwingen zijn van toepassing in deze handleiding. Lees, begrijp en volg de waarschuwingen voordat u deze apparatuur gebruikt. Wanneer u deze waarschuwing niet opvolgt, kan dit leiden tot ernstig letsel. WAARSCHUWING AARDING Dit product moet worden geaard. Bij elektrische kortsluiting vermindert aarding het risico op een elektrische schok, doordat de elektrische stroom via de aarding kan ontsnappen.
  • Pagina 9: Brand- En Explosiegevaar

    Gebruik geleidende of geaarde airless hogedruk-verfspuitslangen van Graco. • Controleer of alle vaten en opvangsystemen geaard zijn om statische ontlading te voorkomen.
  • Pagina 10 Controleer de slangen en onderdelen op tekenen van schade. Vervang alle beschadigde slangen of onderdelen. • Dit systeem kan 3300 psi produceren. Gebruik Graco-reserveonderdelen of -toebehoren met een vermogen van minimaal 22,8 MPa (228 bar, 3300 psi). • Vergrendel de veiligheidspal altijd wanneer u niet bezig bent met spuiten. Controleer of de veiligheidspal goed werkt.
  • Pagina 11: Persoonlijke Beschermingsmiddelen

    Algemene waarschuwingen WAARSCHUWING GEVAAR VOOR ELEKTRISCHE SCHOKKEN Deze apparatuur moet worden geaard. Slechte aarding, onjuiste installatie of onjuist gebruik van het systeem kan elektrische schokken veroorzaken. • Zet het apparaat uit en haal de voedingskabel uit het stopcontact voordat u onderhoud aan de apparatuur uitvoert.
  • Pagina 12: Identificatie Van De Onderdelen

    Identificatie van de onderdelen Identificatie van de onderdelen Standard-modellen Aanzuigbuis ON/OFF-schakelaar Trekfunctie pompstang Drukregelaar Pomp Ampèreschakelaar (waar aanwezig) Vloeistofuitlaat Vulventiel Koord-/slanghaspel Regelaars en display (zie gedetailleerde Emmerhanger afbeelding op pag. 15) Filter tiphouder Vingerbescherming / TSL-vulpunt Spuittip Serielabel Pistool Inlaatzeef Airless slang Hulpslang (alleen Mark-modellen) Stroomkabel...
  • Pagina 13: Pro-Contractor Modellen

    Identificatie van de onderdelen Pro-Contractor modellen Aanzuigbuis ON/OFF-schakelaar Trekfunctie pompstang Drukregelaar Pomp Ampèreschakelaar (waar aanwezig) Vloeistofuitlaat Vulventiel Slanghaspel Regelaars en display (zie gedetailleerde Emmerhanger afbeelding op pag. 15) Filter tiphouder Vingerbescherming / TSL-vulpunt Spuittip Serielabel Pistool Inlaatzeef Airless slang Standaard Stroomkabel AA Gereedschapskist (alleen EMEA- Veiligheidspal...
  • Pagina 14: Loboy-Modellen

    Identificatie van de onderdelen LoBoy-modellen Trekfunctie pompstang ON/OFF-schakelaar Pomp Drukregelaar Vloeistofuitlaat Vulventiel Koord-/slanghaspel Regelaars en display (zie gedetailleerde Druppelbeker afbeelding op pag. 15) Filter tiphouder Vingerbescherming / TSL-vulpunt Spuittip Serielabel Pistool Inlaatzeef Airless slang Stroomkabel Veiligheidspal Afvoerbuis Aanzuigbuis 3B0085D...
  • Pagina 15: Regelaars En Display

    Identificatie van de onderdelen Regelaars en display ON/OFF-schakelaar Drukregelaar Knop Prestatiemodus Menuknop Led-display Bluetooth-indicatielampje (waar van toepassing) Indicator Prestatiemodus ™ Watchdog -indicatielampje 3B0085D...
  • Pagina 16: Aarding

    Aarding Aarding Plaats de emmer niet op een niet-geleidende ondergrond, zoals papier of karton, aangezien dan de continuïteit van de aarding wordt onderbroken. De apparatuur moet worden geaard om het risico op statische vonken en elektrische schokken te beperken. Een elektrische of statische vonk kunnen tot gevolg hebben dat dampen ontbranden of ontploffen.
  • Pagina 17: Drukontlastingsprocedure

    Drukontlastingsprocedure Drukontlastingsprocedure Voer altijd de drukontlastings- Draai de drukregeling in de stand UIT. procedure uit als u dit symbool ziet. Het systeem blijft onder druk staan totdat deze handmatig wordt ontlast. Voorkom ernstig letsel door vloeistof onder druk, zoals injectie door de huid, opspattende vloeistof en bewegende onderdelen, door de Drukontlastingsprocedure uit te voeren wanneer u stopt met spuiten...
  • Pagina 18 Drukontlastingsprocedure Veiligheidspal Houd een metalen gedeelte van het spuitpistool stevig tegen een geaarde metalen emmer. Richt het spuitpistool Activeer altijd de veiligheidspal nadat u klaar in de emmer. Haal de trekker van de bent met spuiten, om te voorkomen dat veiligheidspal en knijp de trekker van het u het spuitpistool per ongeluk activeert spuitpistool in om de druk te ontlasten.
  • Pagina 19: Installatie

    Het spuittoestel is uitgerust ™ met Pump Armor in het systeem. Sluit de airless Graco-slang aan op de vloeistofuitlaat. Gebruik twee moer- Wanneer u het spuittoestel voor de sleutels om het geheel stevig aan eerste keer uitpakt, moet u het te draaien.
  • Pagina 20 Installatie Vul het TSL-vulpunt met TSL om Steek de stekker van de voedingskabel in een goed geaard elektrisch stopcontact. voortijdige slijtage van de pakking te voorkomen. Doe dit dagelijks of telkens als u spuit. Plaats het mondstuk van het TSL-flesje in de bovenste middenopening in het rooster aan de voorzijde van het spuittoestel.
  • Pagina 21 Installatie 12. Draai de AAN/UIT-schakelaar 15. Houd een metalen gedeelte van het in de stand AAN (ON). spuitpistool stevig tegen een geaarde metalen emmer. Druk de trekker van het pistool in en spoel gedurende 1 minuut. 16. Zet de AAN/UIT-schakelaar in de UIT-stand.
  • Pagina 22: Opstarten

    Opstarten Opstarten Plaats de aanzuigbuis in de verfemmer. Plaats de afvoerbuis in de afvalemmer. Voer de Drukontlastingsprocedure, pagina 17. Verwijder de spuittip en de tiphouder. Draai de drukregeling op UIT. Draai de drukregelingsknop naar de 10-uurpositie. Laat de verf 15 seconden lang door de afvoerbuis circuleren.
  • Pagina 23 Opstarten Houd een metalen deel van het spuitpistool tegen een geaarde metalen afvalemmer. Druk de trekker van het pistool in tot er verf verschijnt. Spuiten onder hoge druk kan giftige stoffen in het lichaam spuiten en ernstige verwondingen veroorzaken. Houd lekkage niet met de hand of met een doek tegen.
  • Pagina 24: Bediening

    Bediening Bediening Installatie van de spuittip Schroef het geheel op het pistool. Vastdraaien. Plaats uw hand niet voor de spuittip bij het installeren of verwijderen van de spuittip en tiphouder om ernstige verwondingen als gevolg van injectie door de huid te voorkomen.
  • Pagina 25: Ampèreschakelaar

    Bediening Ampèreschakelaar Spuit een testpatroon. Pas de druk aan om uitlopende randen te voorkomen. Mark VII-units van 230 V hebben een ampèreschakelaar om het model om te schakelen van 10 tot 16 ampère. De 795-, 1095-, Mark IV- en Mark V-units van 100-120 V hebben een ampèreschakelaar om het model om te schakelen van 15 naar 20 ampère.
  • Pagina 26: De Spuittip Ontstoppen

    Bediening De spuittip ontstoppen Reinigen Richt het pistool nooit op uw hand of in een doek om letsel door binnendringing door de huid te voorkomen! Laat de trekker los. Schakel de veilig- heidspal in. Keer de spuittip om. Ont- Voer de Drukontlastingsprocedure, grendel de veiligheidspal.
  • Pagina 27: Slang En Pistool Spoelen

    Bediening Plaats de aanzuigbuis in de spoel- Druk de trekker van het pistool in totdat vloeistof. Gebruik water voor verf de pomp gelijkmatig draait en de spoel- op waterbasis en terpentine voor verf vloeistof in de afvalemmer helder is. op oliebasis. Plaats de afvoerbuis in de afvalemmer.
  • Pagina 28 Bediening Laat de pomp draaien totdat de pomp 10. Zet de drukregelknop op UIT en zet de stabiel draait en de spoelvloeistof AAN/UIT-schakelaar in de stand UIT. helder is. Schakel de voedingsspanning naar het spuittoestel uit. Draai de drukregeling op UIT. 11.
  • Pagina 29: Digitale Display

    Digitale display Digitale display Alle modellen zijn uitgerust met een digitale Wijzig de drukeenheden (psi, bar of display. In dit hoofdstuk wordt uitgelegd hoe MPa) door de menuknop ingedrukt te u deze functie kunt gebruiken. houden totdat de gewenste eenheden worden weergegeven (ongeveer 10 seconden).
  • Pagina 30: Prestatiemodi Selecteren

    Digitale display Prestatiemodi selecteren Druk op de menuknop en houd deze ingedrukt om naar nul te resetten of druk kort op de knop om naar het verzamel- Het toestel heeft twee prestatiemodi. totaal in gallon (of liter x 10) te gaan. De prestatiemodi worden geselecteerd door op de knop “Prestatiemodus”...
  • Pagina 31: Watchdog

    Digitale display Watchdog De seriecode rolt over het scherm. Het watchdog -pompbeveiligingssysteem ™ schakelt de pomp automatisch uit wanneer materiaal opraakt of als de aanzuigbuis beschadigd is. Als u Watchdog wilt inschakelen, houdt u de knop “Prestatiemodus” ingedrukt totdat het controlelampje voor Watchdog brandt.
  • Pagina 32: Knopkalibratie

    Digitale display Knopkalibratie Houd de menuknop ingedrukt om de Watchdog-gevoeligheidsinstelling (Hoog, Medium, Laag) te wijzigen. OPMERKING: De knop moet worden geka- De standaardinstelling is Medium. libreerd wanneer er een nieuwe drukregeling (potentiometer) wordt geïnstalleerd of de besturingskaart wordt vervangen. U kunt de knop kalibreren in het secundaire menu door de menuknop ingedrukt te houden terwijl u het spuittoestel inschakelt.
  • Pagina 33: Omzetterkalibratie

    Digitale display Omzetterkalibratie OPMERKING: De omzetter moet worden gekalibreerd wanneer er een nieuwe omzetter wordt gemonteerd of de besturingskaart wordt vervangen. Voer de Drukontlastingsprocedure, pagina 17. Om de omzetterkalibratie uit te voeren, opent u het secundaire menu door de menuknop ingedrukt te houden terwijl u het spuittoestel inschakelt.
  • Pagina 34: Bluelink ® -App

    Toestellen die zijn uitgerust met BlueLink hebben een BlueLink-indicatielampje op het display, zie Regelaars en display, pagina 15. Download de Graco BlueLink-app in de Apple App Store, Google Play of andere ® beschikbare appstores om via Bluetooth verbinding te maken met het verfspuittoestel.
  • Pagina 35: De Bluelink-Batterij Vervangen

    Digitale display De BlueLink-batterij vervangen Het spuittoestel wordt gesynchroniseerd Zet het spuittoestel UIT en haal dankzij een kleine ingebouwde batterij. de stekker van de voedingskabel uit het Als u de volgende melding ontvangt, stopcontact. moet de batterij worden vervangen. Verwijder twee schroeven met T20-torx- gereedschap en de displaykaart.
  • Pagina 36: Onderhoud

    De pakkingmoer kan worden vastgedraaid zonder dat de o-ring hoeft te worden verwijderd. Onderhoud kan worden ingepland en gevolgd met behulp van de Graco BlueLink-app. Recycling en afvalverwerking Demonteren en hergebruiken: Aan het einde van de levensduur van het apparaat moet het op een verantwoorde •...
  • Pagina 37: Problemen Opsporen En Verhelpen

    Problemen opsporen en verhelpen Problemen opsporen en verhelpen Mechanisch / Voer de Drukontlastingsprocedure, pagina 17 uit voordat u controles vloeistofdebiet of reparaties uitvoert. Controleer alle mogelijke problemen en oorzaken voordat u het toestel demonteert. Voorkom ernstig letsel door vloeistof onder druk, zoals injectie door de huid, opspattende vloeistof en bewegende onderdelen, door de Drukontlastings- procedure uit te voeren wanneer u stopt...
  • Pagina 38 Problemen opsporen en verhelpen Wat te controleren Wat te doen Als alles in orde is, gaat u door Als iets bij de controle niet in orde is, Probleem naar de volgende controle kijkt u in deze kolom Lage pompuitvoer Lage afslagdruk. De druk is te laag Wijzig de spuitmodus in Hoge druk.
  • Pagina 39: Elektrisch

    ACTIE Code 02-Hoge druk gedetecteerd Ontlast de druk. Controleer op verstoppingen in filters en slangen. Gebruik een Graco-slang van minimaal 15 m. Controleer de omzetter. Code 03-Drukomzetter niet Zet het spuittoestel UIT en haal de stekker uit het stopcontact. gedetecteerd De beschermkap verwijderen.
  • Pagina 40: Besturingskaart

    Problemen opsporen en verhelpen Besturingskaart Om letsel door elektrische schokken en bewegende onderdelen te voorkomen, mag u het motorafdeksel aan de binnenkant niet verwijderen en geen elektrische onderdelen aanraken. Symptoom: Spuittoestel werkt niet of stopt met werken. Controleer de spanningstoevoer naar de besturingskaart.
  • Pagina 41 Problemen opsporen en verhelpen Motor Verwijder de besturingskaart. De motor moet vrij ronddraaien zonder bindingen of overmatige cogging. Vervang de motor als deze blokkeert of te veel kracht nodig heeft om te draaien. Om letsel door een elektrische schok te Meet met een multimeter de weerstand voorkomen wanneer de beschermlappen tussen de volgende fasen:...
  • Pagina 42: Reparatie

    Reparatie Reparatie De beschermkap Verwijder twee Torx T20-schroeven met T20-gereedschap. Verwijder verwijderen de bovenste beschermkap. Voorkom letsel door elektrische schokken en bewegende onderdelen door de interne motorkap niet te verwijderen en na het loskoppelen van de voedingskabel vijf minuten te wachten zodat de opgeslagen stroom kan wegvloeien.
  • Pagina 43 Reparatie De beschermkap vervangen Zorg dat de lipjes aan de binnenkant van de bovenkant van de beschermkap op één lijn liggen met de groeven in het kanaal van de besturingskaart. De lipjes van de bovenste beschermkap moeten in de groeven van de besturingskaart schuiven.
  • Pagina 44: De Potentiometer Verwijderen

    Reparatie De potentiometer verwijderen Verwijder de knop van de potentiometer door de twee resterende stelschroeven met een inbussleutel van 5/64 inch los te draaien. Voorkom letsel door elektrische schokken en bewegende onderdelen door de interne motorkap niet te verwijderen en na het loskoppelen van de voedingskabel vijf minuten te wachten zodat de opgeslagen stroom kan wegvloeien.
  • Pagina 45: De Potentiometer Monteren

    Reparatie De potentiometer monteren Draai de as van de potentiometer rechtsom totdat deze stopt en monteer dan de pakking en knop met de indicator recht naar beneden gericht Voorkom letsel door elektrische schokken (TurboClean-stand). Oefen neerwaartse en bewegende onderdelen door de druk uit op de knop en draai beide interne motorkap niet te verwijderen en stelschroeven vast om lichte weerstand...
  • Pagina 46: Onderdelen

    Onderdelen Onderdelen 695 XT LoBoy ZIE PAGINA 58 ZIE PAGINA 56 Ref. Aanhaalmoment Ref. Aanhaalmoment Ref. Aanhaalmoment Handvast aandraaien. 2,3-2,89 N•m (20-25 in-lb) 9,6-10,7 N•m (85-95 in-lb) 1,4-1,8 N•m (12-16 in-lb) 95-108,5 N•m (70-80 ft-lb) 3,4-4,5 N•m (30-40 in-lb) 21,5-23,7 N•m (190-210 in-lb) 4,5-5,2 N•m (40-45 in-lb)
  • Pagina 47: Onderdelenlijst 695 Xt Loboy

    Onderdelen Onderdelenlijst 695 XT LoBoy Ref. Onderdeel Omschrijving Aantal Ref. Onderdeel Omschrijving Aantal 16X833 FITTING, snelkoppeling 2003292 CHASSIS, inclusief 45 120583 MOER, hand 2003289 BEHUIZING, inclusief 10, 14 2003296 SLANG, gekoppeld, inclusief 2003294 LAGERHUIS, inclusief 11, 12, 66, 68, 84...
  • Pagina 48 Onderdelen 695 XT, 795 XT, Mark IV Standard Hi-Boy ZIE PAGINA 58 ZIE PAGINA 56 Ref. Aanhaalmoment Ref. Aanhaalmoment Ref. Aanhaalmoment Handvast aandraaien. 2,3-2,89 N•m (20-25 in-lb) 9,6-10,7 N•m (85-95 in-lb) 1,4-1,8 N•m (12-16 in-lb) 95-108,5 N•m (70-80 ft-lb) 3,4-4,5 N•m (30-40 in-lb) 21,5-23,7 N•m (190-210 in-lb) 29...
  • Pagina 49 Onderdelen Onderdelenlijst 695 XT, 795 XT, Mark IV Standard Hi-Boy Ref. Onderdeel Omschrijving Aantal Ref. Onderdeel Omschrijving Aantal 16X833 FITTING, snelkoppeling 2003292 CHASSIS, inclusief 45 (alleen modellen 695/795) AANDRIJFHUIS, inclusief 10, 14 120583 MOER, hand 2003289 Model 695 (alleen modellen 695/795)
  • Pagina 50 Onderdelen 1095 XT, Mark V, Mark VII Standard Hi-Boy ZIE PAGINA 58 ZIE PAGINA 56 Ref. Aanhaalmoment Ref. Aanhaalmoment Ref. Aanhaalmoment Handvast aandraaien. 2,3-2,89 N•m (20-25 in-lb) 9,6-10,7 N•m (85-95 in-lb) 1,4-1,8 N•m (12-16 in-lb) 142,8-156,4 N•m (105-115 ft-lb) 42 3,4-4,5 N•m (30-40 in-lb) 21,5-23,7 N•m (190-210 in-lb) 29 14,7-17,0 N•m (130-150 in-lb)
  • Pagina 51: Onderdelenlijst 1095 Xt, Mark V, Mark Vii Standard Hi-Boy

    Onderdelen Onderdelenlijst 1095 XT, Mark V, Mark VII Standard Hi-Boy Ref. Onderdeel Omschrijving Aantal Ref. Onderdeel Omschrijving Aantal SLANG, gekoppeld 2003293 CHASSIS, inclusief 45 2003296 Model 1095, inclusief 66, 68, 84 2003291 AANDRIJFHUIS, inclusief 10, 14 2003297 Modellen Mark V/Mark VII, 2003295 LAGERHUIS, inclusief 11, 12, 30, inclusief 104...
  • Pagina 52 Onderdelen 695 XT, 795 XT, Mark IV Pro Hi-Boy ZIE PAGINA 58 ZIE PAGINA 56 Ref. Aanhaalmoment Ref. Aanhaalmoment Ref. Aanhaalmoment Handvast aandraaien. 14,7-17,0 N•m (130-150 in-lb) 54,4-68,0 N•m (40-50 ft-lb) 1,4-1,8 N•m (12-16 in-lb) 7,9-8,5 N•m (70-75 in-lb) 4,5-5,6 N•m (40-50 in-lb) 21,5-23,7 N•m (190-210 in-lb)
  • Pagina 53 Onderdelen Onderdelenlijst 695 XT, 795 XT, Mark IV Pro Hi-Boy Ref. Onderdeel Omschrijving Aantal Ref. Onderdeel Omschrijving Aantal 16X833 FITTING, snelkoppeling 2003292 CHASSIS, inclusief 45 (alleen modellen 695/795) AANDRIJFHUIS, inclusief 10, 14 120583 MOER, hand (alleen modellen 2003289 Model 695...
  • Pagina 54 Onderdelen 1095 XT, Mark V, Mark VII, Pro Hi-Boy ZIE PAGINA 58 ZIE PAGINA 56 Ref. Aanhaalmoment Ref. Aanhaalmoment Ref. Aanhaalmoment Handvast aandraaien. 14,7-17,0 N•m (130-150 in-lb) 54,4-68,0 N•m (40-50 ft-lb) 1,4-1,8 N•m (12-16 in-lb) 7,9-8,5 N•m (70-75 in-lb) 4,5-5,6 N•m (40-50 in-lb) 21,5-23,7 N•m (190-210 in-lb) 15,8-18 N•m (140-160 in-lb) Richten met pijl omhoog.
  • Pagina 55: Onderdelenlijst 1095 Xt, Mark V, Mark Vii, Pro Hi-Boy

    Onderdelen Onderdelenlijst 1095 XT, Mark V, Mark VII, Pro Hi-Boy Ref. Onderdeel Omschrijving Aantal Ref. Onderdeel Omschrijving Aantal 120583 MOER, hand (alleen model 1095) 2003293 CHASSIS, inclusief 45 SLANG, gekoppeld 2003291 AANDRIJFHUIS, inclusief 10, 14 2003296 Model 1095, inclusief 66, 68, 84 2003295 LAGERHUIS, inclusief 11, 12, 30, 2003297...
  • Pagina 56 Onderdelen Filter ProContractor- modellen Ref. Aanhaalmoment Ref. Aanhaalmoment Ref. Aanhaalmoment Handvast aandraaien. 11,3-13,6 N•m (100-120 in-lb) 45 54,4-68,0 N•m (40-50 ft-lb) 21,5-23,7 N•m (190-210 in-lb) 47,5-61,0 N•m (35-45 ft-lb) 3B0085D...
  • Pagina 57: Onderdelenlijst Filter

    Onderdelen Onderdelenlijst filter Ref. Onderdeel Omschrijving Aantal 19D919 BASIS, filter, XT 120091 SCHROEF 24B156 VENTIEL, vul-, voor zwaar gebruik 15C972 PEN, veer 24A382 BASIS, ventiel, voor zwaar gebruik 24E234 HANDGREEP, vulventiel, voor zwaar gebruik SET, filter, mesh 244067 Mesh 60 (originele apparatuur) 244068 Maasgrootte 100...
  • Pagina 58: Digitaal Display

    Onderdelen Digitaal display Ref. Aanhaalmoment Ref. Aanhaalmoment Ref. Aanhaalmoment 1,4-1,8 N•m (12-16 in-lb) 0,9-1,1 N•m (8-10 in-lb) 1,1-1,7 N•m (10-15 in-lb) Onderdelenlijst digitaal display Ref. Onderdeel Omschrijving Aantal 2003288 AFSCHERMING, motor, zijkant, inclusief 49, 59, 64 19C988 PAKKINGRING, omzetter MODULE, display, inclusief 59 20B432 ProContractor/Bluelink...
  • Pagina 59: Spuitpistool En Slang

    Onderdelen Spuitpistool en slang Onderdelenlijst spuitpistool en slang Ref. Onderdeel Omschrijving Aantal SLANG, gekoppeld 240794 695/795/1095 XT, 1/4 inch x 50 ft. 826079 695/795/1095 Ultimate, 1/4 inch x 50 ft 245225 Mark IV/Mark V, 3/8 inch x 50 ft 278499 Mark VII, 1/2 inch x 50 ft SPUITPISTOOL 17Y043...
  • Pagina 60 Onderdelen Voedingskabels 3B0085D...
  • Pagina 61: Onderdelenlijst Voedingskabels

    Onderdelen Onderdelenlijst voedingskabels Labels Ref. Onderdeel Omschrijving Aantal SNOER, net- 2003257 Onderdeelnr. 19F545, 19F547. 19F553, 20B963, 20B964, 826295, 826297, 826296, 19F710, 826298, 19F711,, 826299, 19F549, 19F551 2003259 Onderdeelnr.: 19F727, 19F729, 19F731, 19F733 2003266 Onderdeelnr.: 19F728, 19F730, 19F732, 19F734 2003262 Onderdeelnr.: 19F714, 20B951, 19F713, 20B953, 19F717, 19F712, 19F715 2003258...
  • Pagina 62 Onderdelen Ref. 98 Ref. 105 Ref. 106 Modelnummer Medisch Waarschuwings- Label Label Ref. Label Ref. Label spuittoestel label ▲ label ▲ voorkant zijkant 107 XT 108 QR 19F545 2002410 19F547 2002271 2002280 2002411 19F553 2002410 19F710 2002272 2002281 19F711 2002411 2002289 826295 2002286...
  • Pagina 63: Opmerkingen

    Opmerkingen Opmerkingen 3B0085D...
  • Pagina 64: Bedradingsschema's

    Bedradingsschema’s Bedradingsschema’s 100-120 V Kabelboom motor Kabel- Ampèreschakelaar en kabelboom boom (alleen bepaalde modellen) display Hoofdschakelaar Omzetter Kabelboom pulsgever GROEN Ventilator ZWART Filter- ZWART spoel Stroomkabel GROEN 3B0085D...
  • Pagina 65 Bedradingsschema’s 110V UK Kabelboom motor Kabel- Ampèreschakelaar en kabelboom boom display (alleen bepaalde modellen) Hoofdschakelaar Omzetter Kabelboom pulsgever GROEN Massa- stijl Ventilator ZWART GROEN BLAUW Stroomkabel BRUIN GROEN 3B0085D...
  • Pagina 66 Bedradingsschema’s 220-240V Kabelboom motor Kabel- Ampèreschakelaar en kabelboom boom display (alleen bepaalde modellen) Hoofdschakelaar Omzetter Kabelboom pulsgever Massa- stijl Ventilator ZWART GROEN BLAUW Stroomkabel BRUIN GROEN 3B0085D...
  • Pagina 67: Technische Specificaties

    0,033 Mark V XT 110-120V-modellen 0,039 220-240V-modellen 0,035 Mark VII XT 0,041 Vloeistofuitlaat npsm 695 XT, 795 XT, 1095 XT 1/4 inch Mark IV XT, Mark V XT 3/8 inch Mark VII XT 1/2 inch Minimumvermogen generator 5000 W Stroomvereisten...
  • Pagina 68 Technische specificaties ProContractor, 695 XT/795 XT/Mark IV XT Hoogte (handgreep voor snelhaspel verticaal) 41,3 inch 104,9 cm Lengte 27,5 inch 69,9 cm Breedte (handgreep voor snelhaspel 57,4 cm 22,6 inch verticaal) Breedte (handgreep voor snelhaspel 64,8 cm 25,5 inch horizontaal)
  • Pagina 69: California Proposition 65

    Technische specificaties California Proposition 65 INWONERS VAN CALIFORNIA WAARSCHUWING: Kanker en vruchtbaarheidsproblemen – www.P65warnings.ca.gov. 3B0085D...
  • Pagina 70: Standaard Graco-Garantie

    Graco-apparatuur met constructies, toebehoren, apparatuur of materialen die niet door Graco geleverd zijn, en ook niet voor fouten in het ontwerp, bij de fabricage of het onderhoud van constructies, toebehoren, apparatuur of materialen die niet door Graco geleverd zijn.
  • Pagina 71: Graco-Informatie

    Standaard Graco-garantie Graco-informatie Voor de meest recente informatie over Graco-producten verwijzen we u naar www.graco.com. Kijk op www.graco.com/patents voor patentinformatie. OM EEN BESTELLING TE PLAATSEN neemt u contact op met uw Graco-distributeur of belt u naar het nummer 1-800-690-2894 voor meer informatie over het dichtstbijzijnde verkooppunt.
  • Pagina 72 Alle geschreven en afgebeelde gegevens in dit document geven de meest recente productinformatie weer zoals bekend op het tijdstip van publicatie. Graco behoudt zich het recht voor om te allen tijde wijzigingen aan te brengen zonder voorafgaande kennisgeving. Vertaling van de originele instructies. This manual contains Dutch. MM 3B0070 Hoofdkantoor Graco: Minneapolis Kantoren in het buitenland: België, China, Japan, Korea...
