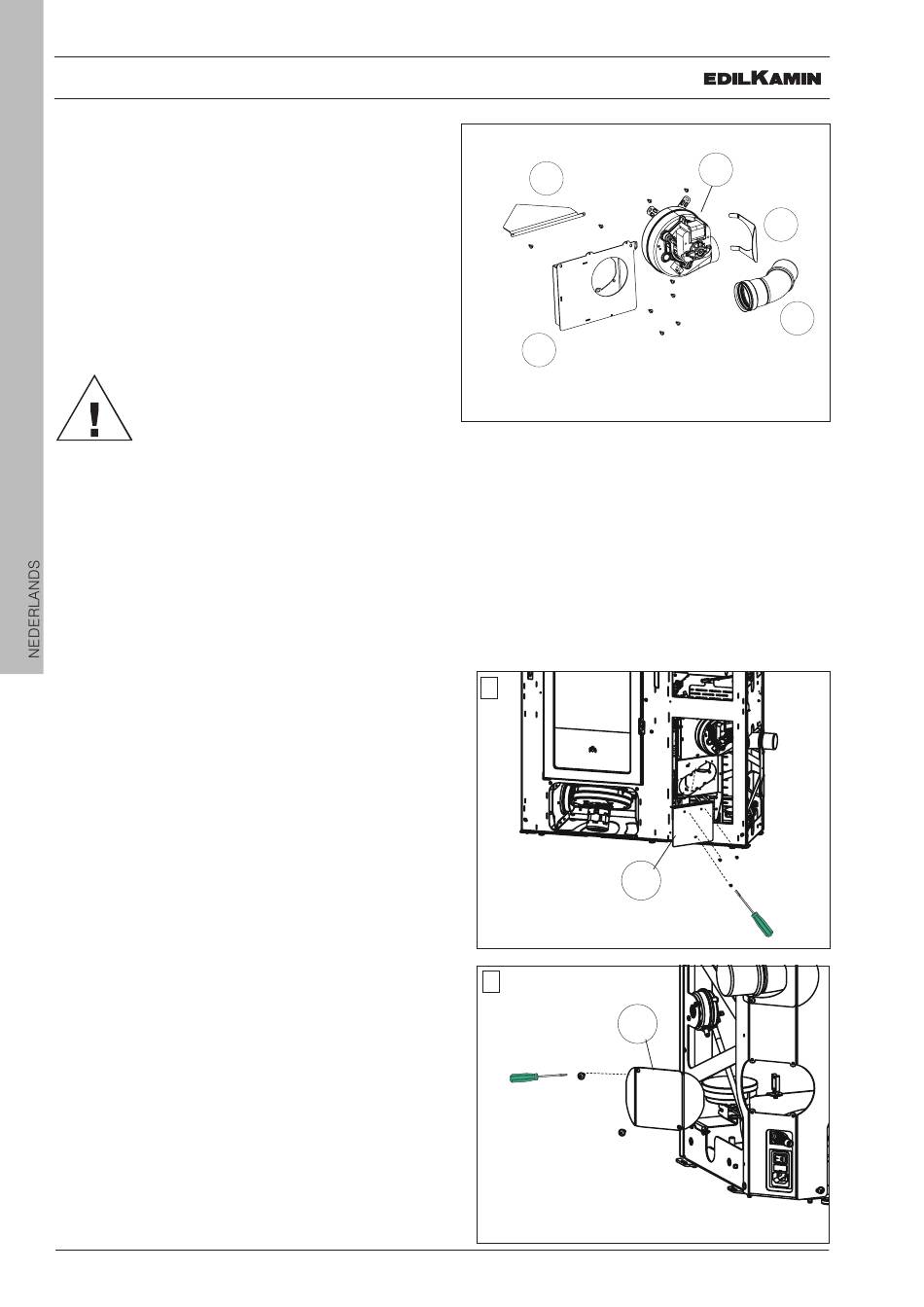

deRde ventilatoR (optioneel)
Om een extra kamer te verwarmen, kan een kit met
een derde ventilator gekocht en geïnstalleerd worden.
De kit omvat:
• 1 ventilator (1) met afdichting
• 1 bevestigingsflens in twee delen (2 en 2a)
• 1 verbindingsbocht voor de oriëntering van de
warme luchtafvoer (3)
• 1 dekplaat/rozet, esthetisch deksel (4)
• bevestigingsmateriaal en kabel voor elektrische
aansluiting op de elektronische kaart
Alleen bevoegd personeel mag de
elektrische aansluitingen tot stand
brengen. Voer alle werkzaamheden uit als
de stroomvoorziening losgekoppeld is.
handelingen vooR de montage van de deRde ventilatoR
Om de optionele derde ventilator te monteren (overzicht handelingen beschreven in de navolgende afbeeldingen):
1. De dekplaat (5) van de ruimte waar de ventilator
14
geïnstalleerd zal worden, van de structuur verwijderen
door drie schroeven los te draaien.
2. De dekplaat van de luchtafvoer (6) (achteraan
aan de structuur bevestigd) verwijderen (door twee
schroeven los te draaien).
montage Componenten
2a
2
1
5
2
6
1
4
3
