3. Flens (2b) positioneren.
4. Flens (2) positioneren en met flens (2b) vastmaken
aan de doos op de structuur.
5. de afdichting (die in de flens "2" moet worden
gestoken) en de ventilator (1) positioneren en
bevestigen met de bijgeleverde schroeven
6. De verbindingsbocht voor de oriëntering van de
warme luchtafvoer (3) invoeren naar keuze achteraan
of opzij en afsluiten met het esthetisch deksel (4).
Als flens 2b niet correct gepositioneerd
wordt, zal de warmte lucht niet in de
kanalisatie van de derde ventilator
terechtkomen.

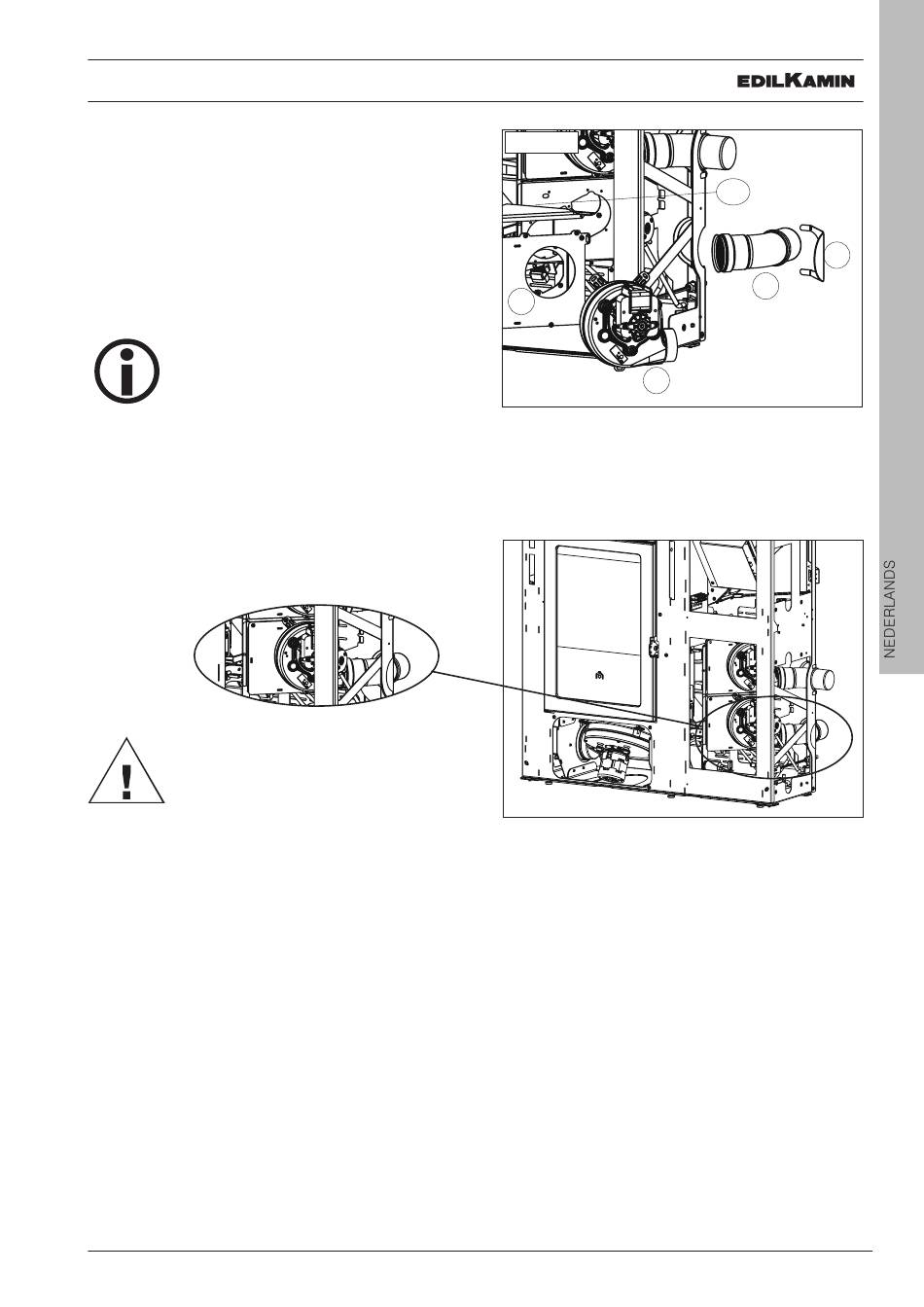

Het resultaat van de montage van de derde ventilator
ziet u hiernaast en in de onderstaande close-up.
Alleen
bevoegd
elektrische
brengen. Voer alle werkzaamheden uit als
de stroomvoorziening losgekoppeld is.
7. Elektrisch aansluiten op de elektronische kaart met
de meegeleverde kabel op uitgang "Vent 3".
montage Componenten
personeel
mag
de
aansluitingen
tot
stand
1-4-5-6
2
1
2a
4
3
15
