a 1 luchtafvoertuit
voor een luchtafvoerleiding 150
mm.
b 1 reduceerstuk
voor een luchtafvoerleiding 125
mm.
c 1 terugslagklep
te plaatsen in de uitblaastuit van de
motoreenheid (niet bij luchtcircula‐
tie).
d 2 Montagehaken
voor het bevestigen van de afzuig‐
kap in de bovenkast.
e 1 afstandprofiel
voor het afdekken van de spleet tus‐
sen achterwand van het apparaat en
de muur.
f Ombouwset voor luchtcirculatie
(wordt niet bijgevoegd, maar moet
worden bijbesteld. Zie hoofdstuk:
"Technische gegevens"). Ombouw‐
set voor luchtcirculatie bevat uit‐
blaasrooster, aluminium slang en
slangklemmen.
g Aanbouwset DML 400 voor de
montage van een naar beneden te
klappen frontpaneel
(wordt niet meegeleverd, maar moet
worden bijbesteld) Bevat klaphaken
en bevestigingsschroeven voor aan‐
bouw van een meubelfrontpaneel.

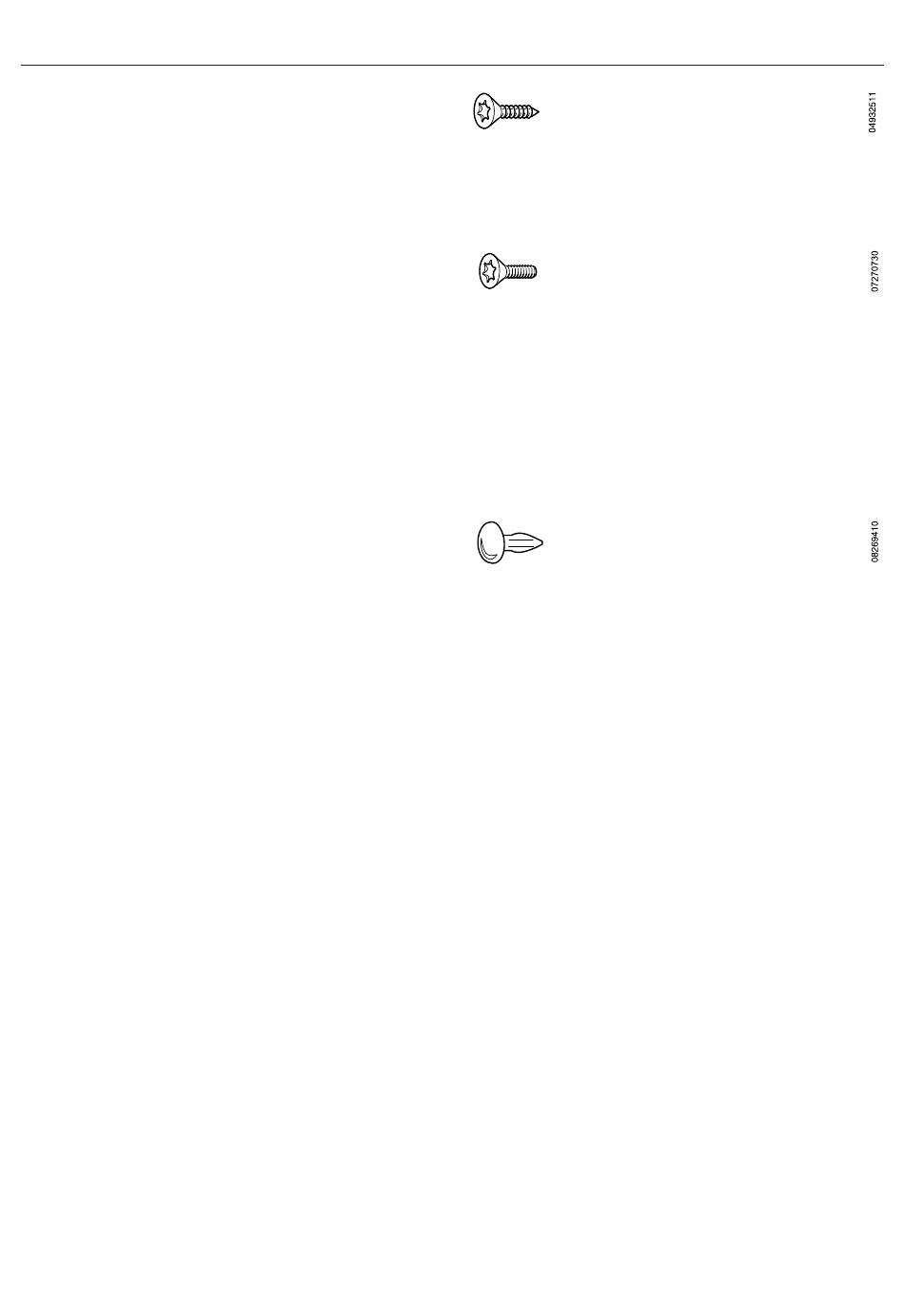

14 schroeven 4 x 15 mm
voor het bevestigen van de afzuigkap
in de bovenkast.
8 schroeven M4 x 12 mm
voor het bevestigen van de afzuigkap
aan de montagehaken.
4 schroeven kunnen alternatief voor de
kunststof nieten voor het bevestigen
van het afstandsprofiel worden ge‐
bruikt.
4 kunststof nieten
voor het bevestigen van het afstands‐
profiel.
Montage
27
