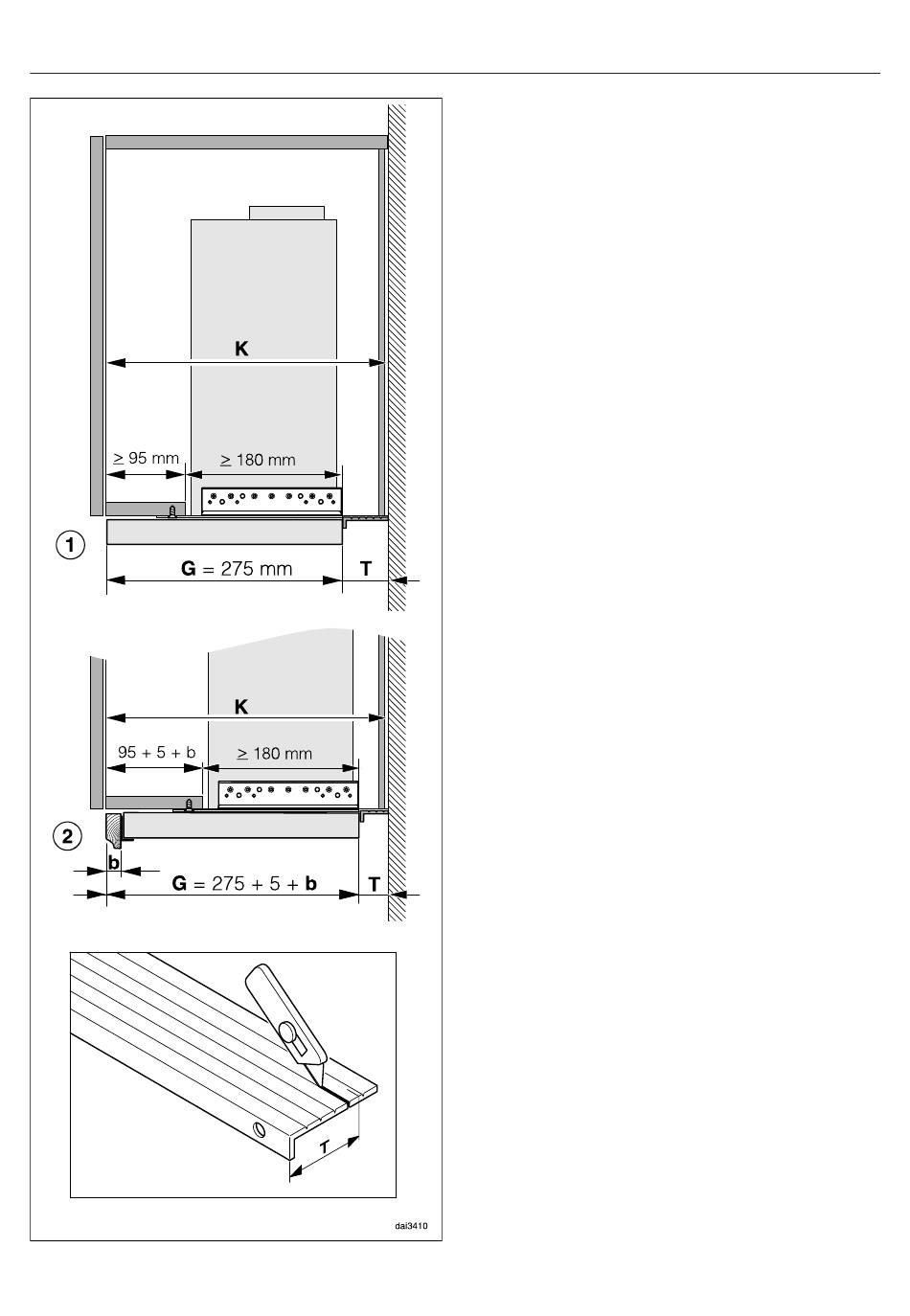

a Voorbeeld: inbouwsituatie zonder
frontpaneel, voorkant van het naar
binnen geschoven wasemscherm
´moet evenwijdig lopen aan de voor‐
kant van de inbouwkast. In deze si‐
tuatie is een kastbodem nodig van
minstens 95 mm diep
b Voorbeeld: laat zien hoe het appa‐
raat wordt ingebouwd wanneer er
een frontpaneel is geplaatst. Het ap‐
paraat wordt verder naar achteren
geplaatst en wel het aantal mm b
van het frontpaneel plus 5 mm voor
de bevestigingshaak DML 400. In dit
geval moet ook de kastbodem gro‐
ter zijn.
De resterende inbouwopening mag niet
kleiner zijn dan 180 mm. Als dit het ge‐
val is, plaats dan het apparaat verder
naar achteren en kies een kleinere
maat T.
De stand van het wasemscherm kunt u
later door het afstellen van de diepte
met maximaal 35 mm naar voren corri‐
geren.
Om het apparaat precies te kunnen po‐
sitioneren moet u eerst het afstands‐
profiel aan de achterkant tot de vereiste
afmeting T inkorten en monteren:
T= corpusdiepte K min de diepte van
het apparaat G
Kort het afstandsprofiel met een mes
in tot afmeting T. Snijd het profiel
door op de breuklijn voor èèn maat
korter.
Montage
31
