Montage en installatie
3.1
Aansluiting hydraulisch systeem
3
Montage en installatie

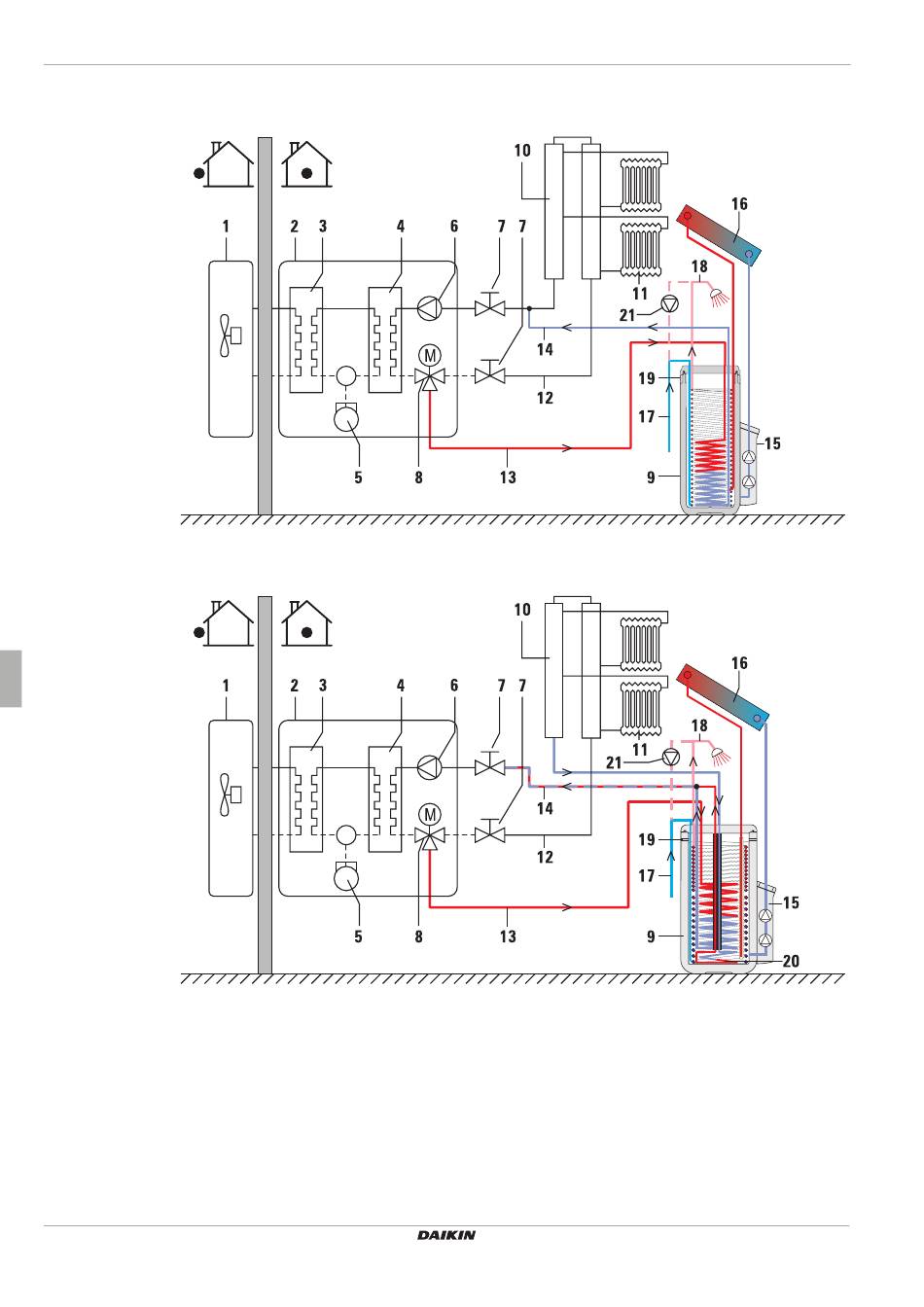

Afb. 3-1
Afb. 3-2
1
Buiteninstallatie
2
Binnentoestel
3
Koelmiddel-warmtewisselaar (1
4
Water-warmtewisselaar (2
5
Compressor
6
Verwarmingspomp
7
Afsluitklep
8
3-weg schakelklep met aandrijfmotor
9
Boiler
(Afb. 3-1: EKHWP300A, Afb. 3-2: EKHWP500A)
Installatiehandleiding
10
Standaard opbouw van een Daikin-zonne-energie-installatie met EKHWP300A (de aansluiting aan tegenover elkaar liggende zijden
wordt door Daikin aanbevolen)
Standaard opbouw van een Daikin-zonne-energie-installatie met EKHWP500A (de aansluiting aan tegenover elkaar liggende zijden
wordt door Daikin aanbevolen)
e
trap)
e
stap)
10
Verdeelblok voor vloerverwarming
11
Verwarmingselement
12
Aanvoer verwarming
13
Aanvoer boilerlading
14
Retour
15
Boiler voor lucht-water-warmtepompen en collectoren op zonne-energie
16
Collectorveld
17
Koud water aansluitleiding
18
Verdeelleiding warm water
19
Aansluiting veiligheidsoverloop
Boiler voor lucht-water-warmtepompen en collectoren op zonne-energie
EKHWP300/500A
4PW55928-1
