F

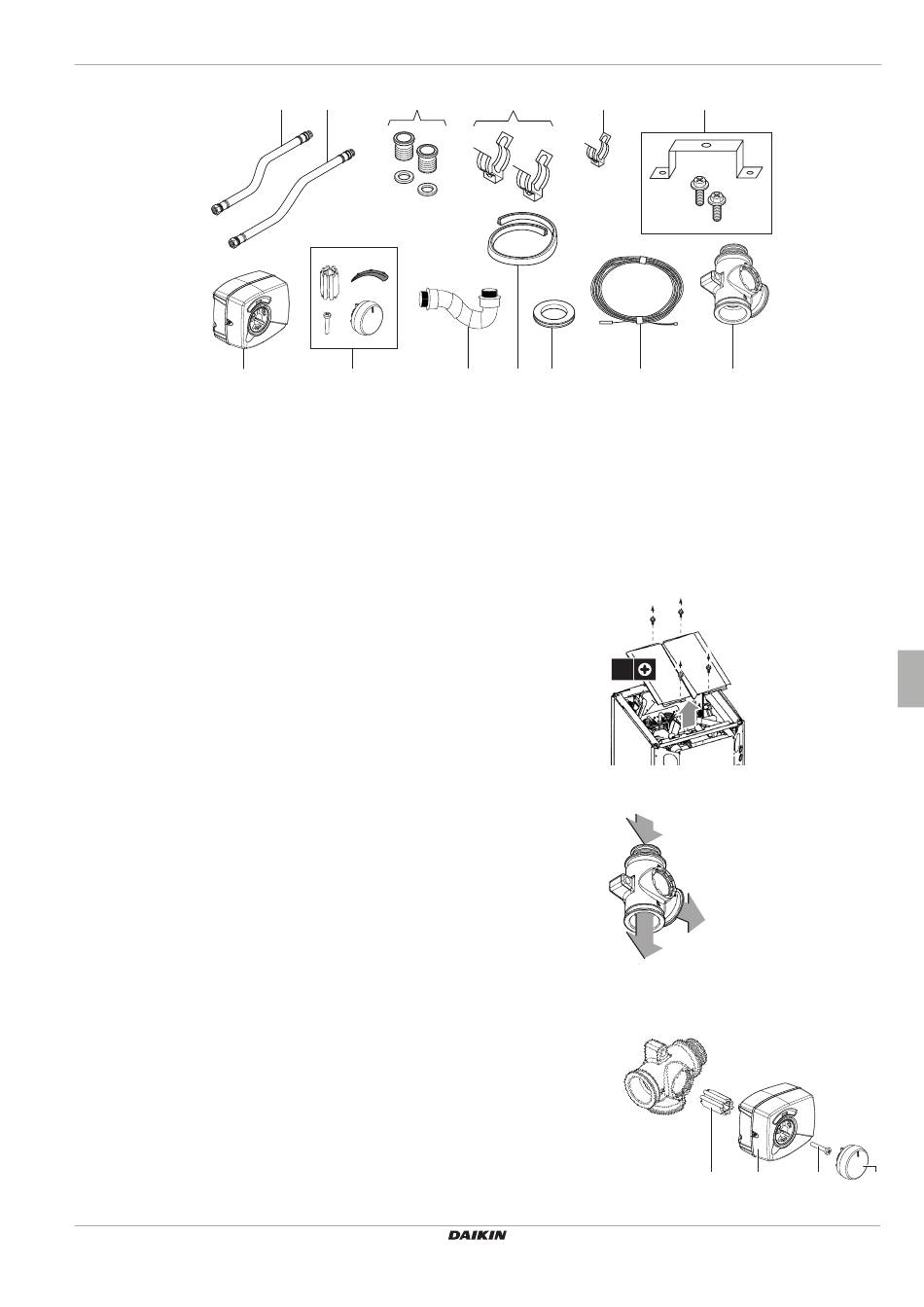

Afb. 3-4
A1
Aanvoerslang
A2
Retourslang
b
Afsluitdop met pakking
C
Zadelklemmen
D
Zadelklem
E
Bevestigingshoek voor 3-weg schakelklep met
bevestigingsschroeven
•
Bij de binnenunit het voorste sierpaneel en de bovenste afdekking
verwijderen. Voor het verwijderen van het voorste sierpaneel de
onderste 2 schroeven losdraaien en dan het paneel optillen.
•
De bovenste afvoerplaat van de binnenunit verwijderen.
•
Installatiepositie: in de binnenunit moet de 3-weg schakelklep
geïnstalleerd worden.
1
Van binnenunit
2
Naar warmwaterboiler
3
Naar kamerverwarming
•
De body van de 3-weg schakelklep en de motor van de 3-weg klep uit
de verpakking nemen.
•
De leveringsomvang van de toebehoren (zie Afb. 3-4, positie G), die bij
de motor worden geleverd, moet gecontroleerd worden.
1
Mof
2
Behuizing van de klepmotor
3
Schroef
4
Draaiknop
EKHWP300/500A
Boiler voor lucht-water-warmtepompen en collectoren op zonne-energie
4PW55928-1
A1
A2
B
G
Leveringsomvang montageonderdelen
3
C
D
H
I
J
K
F
Klepmotor
G
Toebehoren voor klepmotor
H
Aansluitopening voor 3-weg schakelklep
I
Afdichtlip voor doorvoer door de achterwand van de behuizing
J
Rubberen mof voor kabeldoorvoer door de achterwand van de behuizing
K
Thermistor voor warmwaterboiler
L
3-weg schakelklep
4x
Afb. 3-5
Afb. 3-6
Afb. 3-7
x
Montage en installatie
E
L
Afdekking demonteren
1
2
3
Installatiepositie 3-weg schakelklep
2
1
3
Toebehoren voor klepmotor
Installatiehandleiding
4
13
