Music Control 3
handleiding
Music Control 3 print
PWR
01. Power LED
Als de groene LED aan is, dan is de voeding aanwezig.
02. Uitbreidingsheader
Op deze header kunt u een uitbreidingsprint aansluiten.
03. Frequentie LED
Als de telefoonlijn actief is, dan analyseert de Music Control 3 geluid voor o.a. de
ingesprektoon detectie. Deze LED knippert als de MC3 geluid detecteert.
04. Programmeer jumper
Deze jumper gebruikt u alleen voor een firmware update; Als de rode Prog LED brand, dan
kan de Music Control 3 nieuwe firmware ontvangen. Als deze LED uit is, dan is de MC3 actief.
05. Programmeer aansluiting
Op deze aansluiting kunt u de Boutronic USB Dongle aansluiten.
06. Blokkeer RING
Als deze jumper gesloten is, dan neemt de MC3 een binnenkomend gesprek niet aan. U kunt
het telefoonsignaal via de radio horen (instelling).
Boutronic 's-Gravenzande
Uitbreidingsprint
FIRMWARE
JMP1
REL1
REL2
CAN
REL1
REL2
200mA
200mA
SIGN
IN1 IN2 IN3 IN4

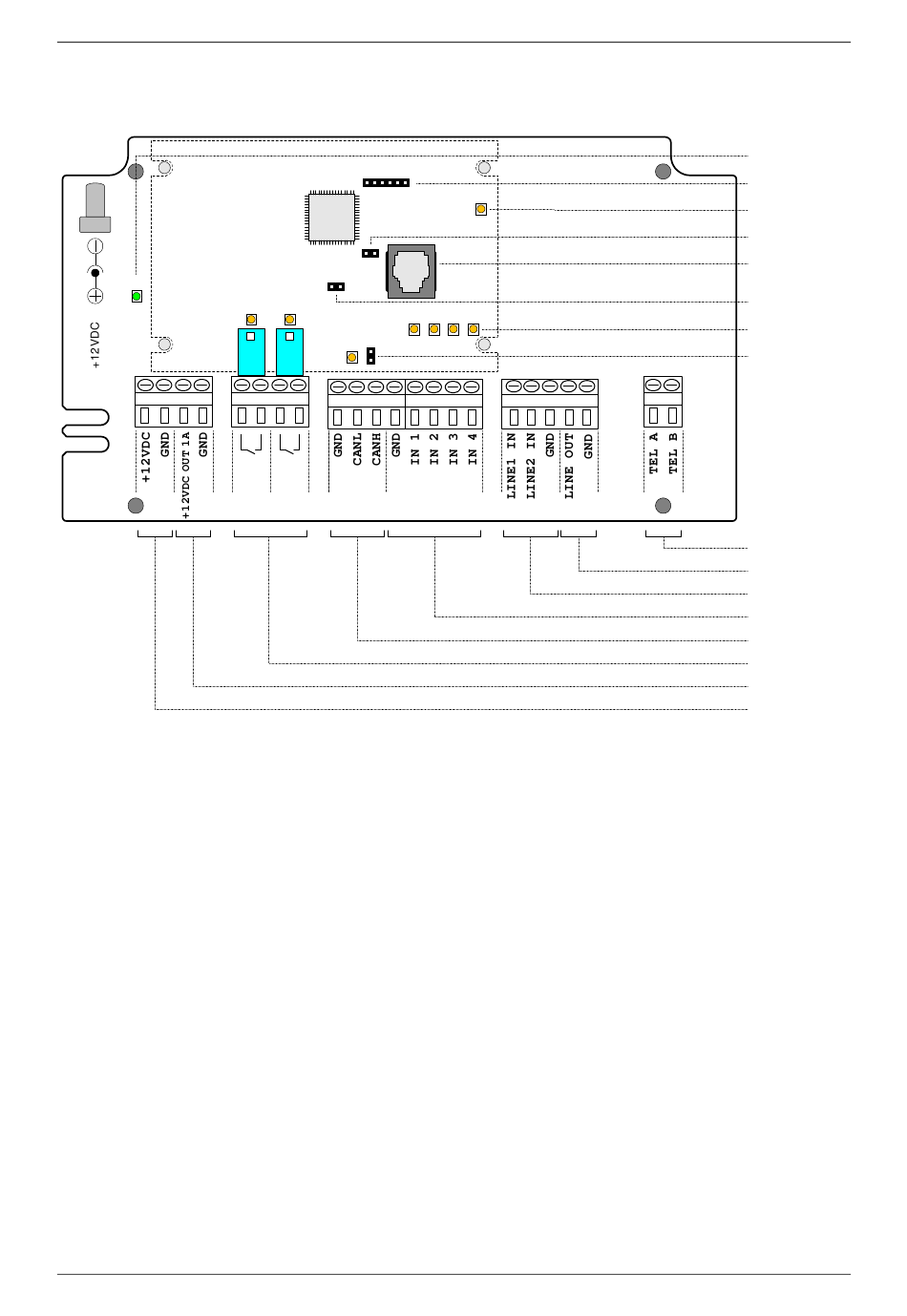

Print aansluitingen
01. Power LED
02. Uitbreidingsheader
03. Frequentie LED
04. Programmeer jumper
05. Programmeer aansluiting
06. Blokkeer RING
07. Ingang status LED's
08. CAN-bus jumper en LED
09.Telefoon aansluiting
10. Line uitgang
11. Line ingangen
12. Ingangen
13. CAN-bus aansluiting
14. Relais uitgangen
15. 12VDC voeding uit (1A)
16. 12VDC voeding in
4
