Music Control 3
handleiding

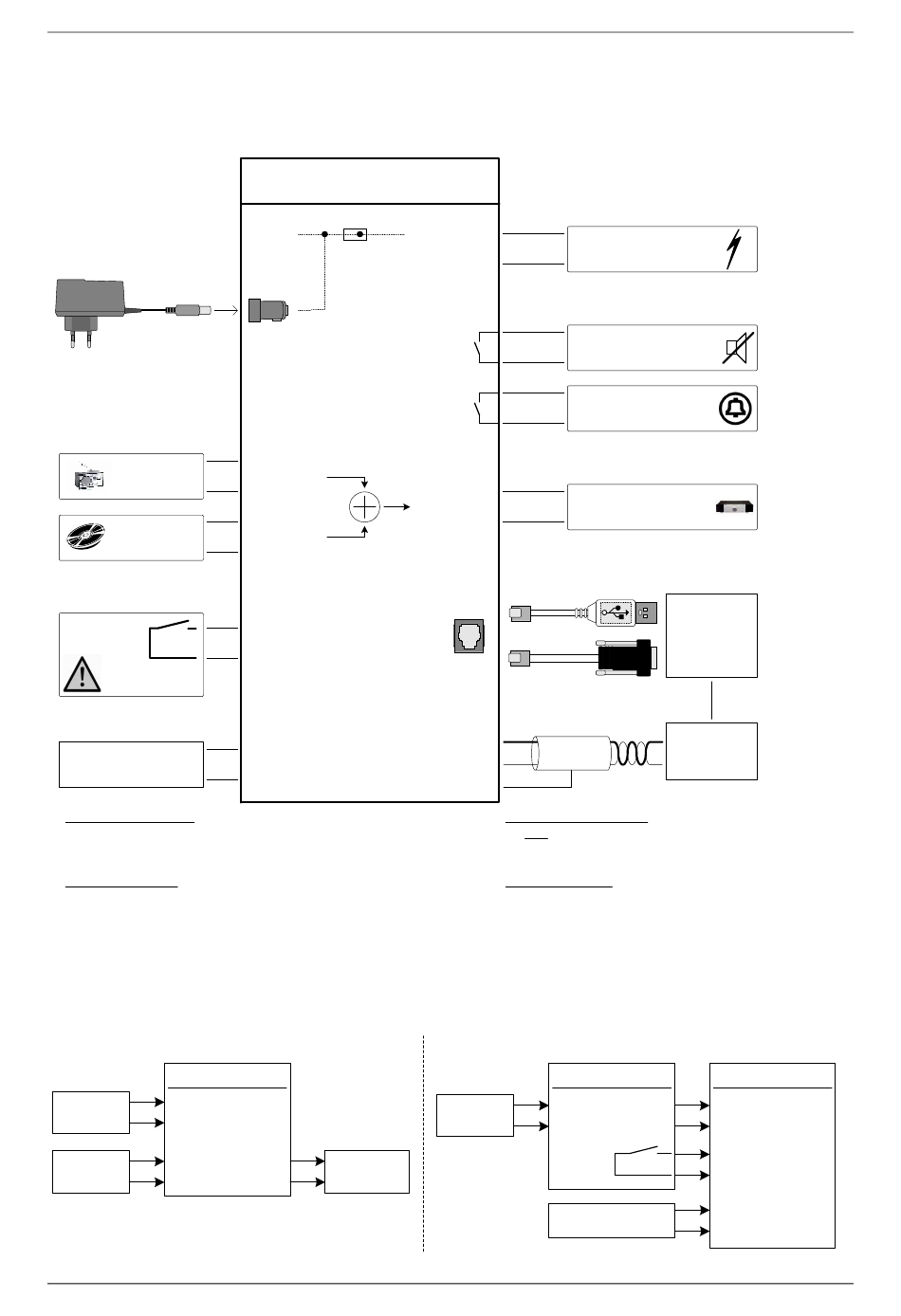

Aansluitschema
Hieronder ziet u het standaard aansluitschema van de MusicControl 3.
U kunt de voeding van de Music
Control 3 op de connector of de
12VDC/GND klemmen aansluiten.
Tuner
CD speler
(Alarm)
ingangen
(brand) alarm,
deurbel, ...
Telefooncentrale
of buitenlijn
Bedrading CAN-bus
- 100kBit/s : 0,6 mm², afgeschermd twisted pair, max 500 mtr
- 20kBit/s : 0,8 mm², afgeschermd twisted pair, max 1000 mtr
Bedrading overig
- 0,5 mm², max 10 mtr
- 0,8 mm², max 100 mtr
Een geluidsinstallatie aansluiten
Hieronder ziet u twee voorbeeld aansluitschema's voor een geluidsinstallatie.
Aansluitschema 1
MusicControl3
Telefoon
TEL A
centrale
TEL B
LINE IN
Tuner /
CD-Speler
GND
Boutronic 's-Gravenzande
Music Control 3
1A
12VDC
GND
LINE1 IN
GND
LINE2 IN
GND
IN1 .. IN4
GND
TEL A
TEL B
LINE OUT
Geluids-
installatie
GND
+12VDC OUT
Voeding voor extern
aparaat
GND
Mute ingang versterker
REL 1
(200mA)
Of extern apparaat*
Externe telefoonbel
REL 2
(200mA)
Of extern apparaat*
LINE OUT
Geluidsinstallatie
(versterker)
GND
Boutronic Dongle
Firmware
CANH
CAN-bus
CANL
GND
CAN-bus afscherming
Bij één apparaat van de bus aansluiten.
(het eerste óf laatste apparaat v.d. bus)
CAN-bus jumper
Plaatsten bij eerste en laatste apparaat op de bus.
Aansluitschema 2
MusicControl3
Telefoon
TEL A
centrale
TEL B
Tuner / CD-Speler
Aansluitschema
PC
(met Windows en
Boutronic Studio)
RS232
Ethernet
Boutronic
SNI
Geluidsinstallatie
Aux IN
LINE OUT
GND
GND
REL1
MUTE / PRE
Tuner IN
GND
6
