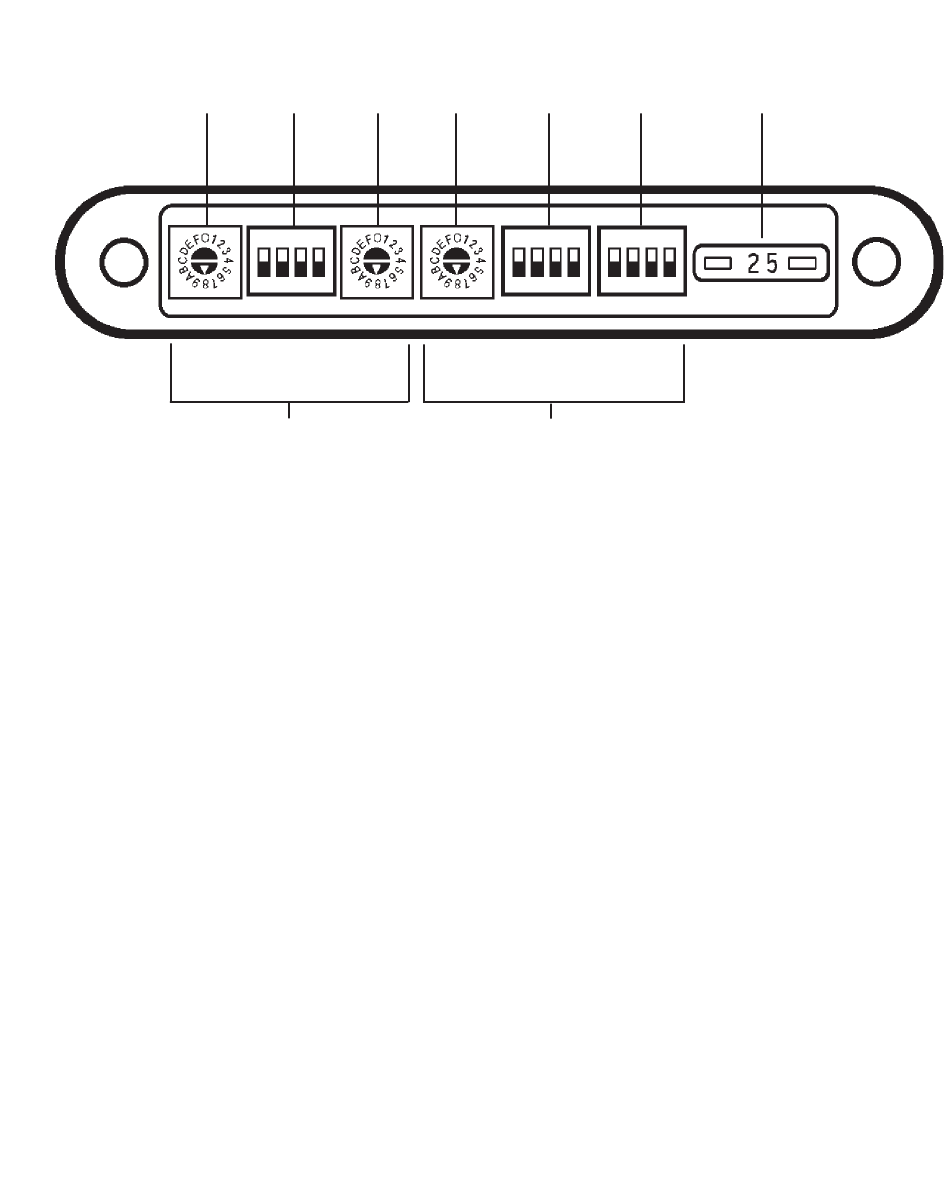

Paneel achter deksel
10
11
12
13
14
15
16
Bedrijfs-
Installatie-
schakelaars
schakelaars
Bedrijfsschakelaars
10. Instelling op-niveau dodeband: draaiknop (standaard instelling is "8").
11. Instelling prestaties: 4 DIP-schakelaars (standaard instelling is alle vier in stand "UIT").
12. Ventiel-gain (snelheid): draaiknop (standaard instelling is "8").
Installatieschakelaars
13. Ventielbalans (stijgen/dalen): draaiknop
14. Ventiel instelling: 4 DIP-schakelaars
15. Instelling ventielaansturing: 4 DIP-schakelaars—Niet gebruikt
16. Zekering: 25 A
De drie linker schakelaars (10, 11 en 12) dienen voor het instellen van bedrijfsfuncties. De drie rechter schakelaars
(13, 14 en 15) worden bij de installatie gebruikt om specifieke ventiel- en machineparameters in te stellen. Deze
schakelaars mogen uitsluitend door de installatietechnicus worden ingesteld.
– 5 –
