12. Elektronische standmelder RWG (optie) instellen
De elektronische standmelder dient tot het vaststellen van de stand van de
afsluiter en genereert vanuit de van de potentiometer ontvangen gegevens
omtrent de actuele stand een stroomsignaal van 4 – 20 mA.
Na de montage op de afsluiter dient de instelling gecontroleerd te worden
(zie hoofdstuk 12.1. resp. 12.2.).
Tabel 6: Technische gegevens RWG
Schakelschema
Uitgangssignaal
Voedingsspanning
Max. stroomopname
Max. weerstandsbelasting

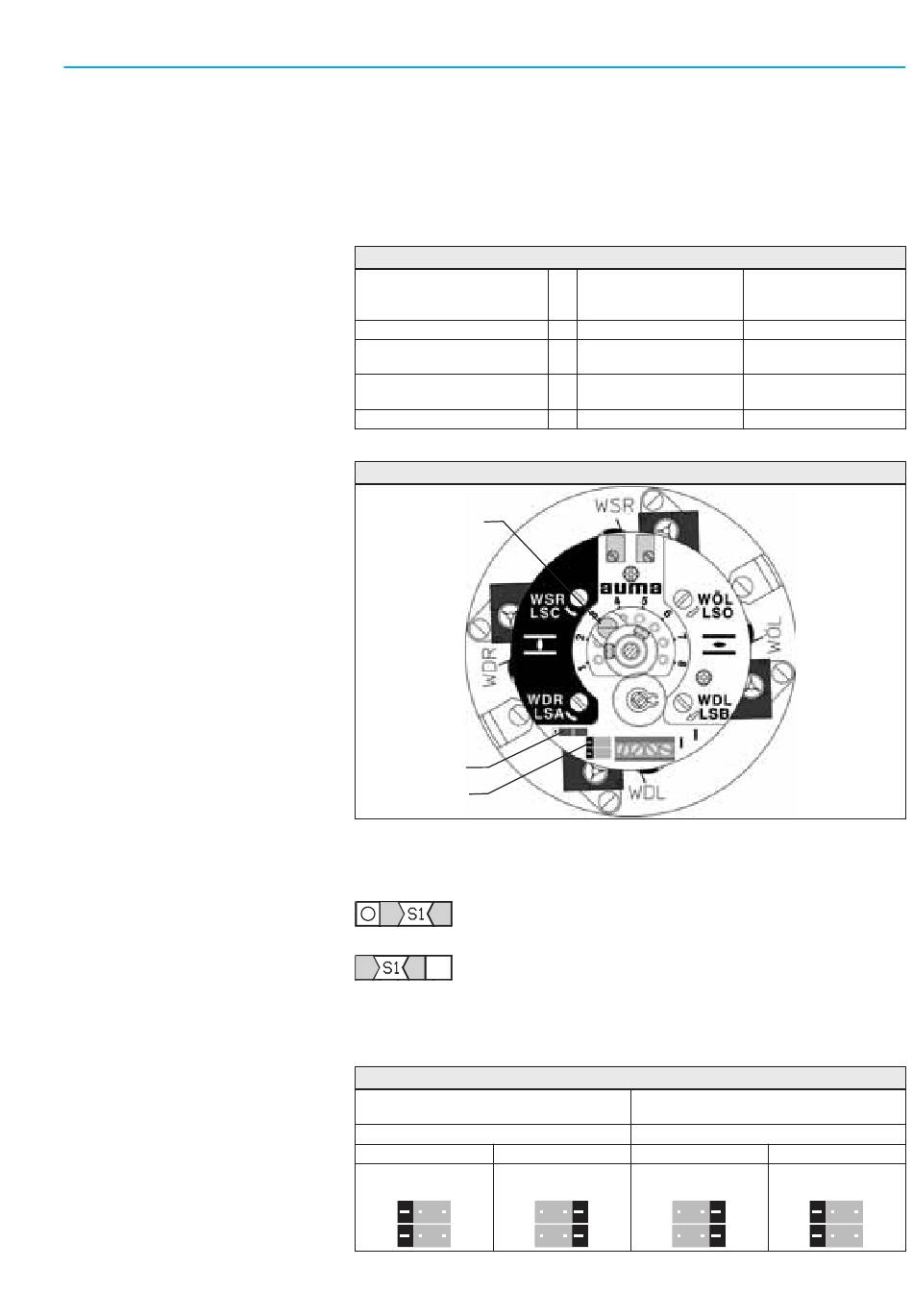

Afb. 17: Meld-en stuureenheid met RWG
Borgschroef
S1
Steekbruggetjes
2- of 3-/4-draadssysteem
De uitvoeringen 2-draadssysteem of 3-/4-draadssysteem worden af fabriek
conform de specificatie in de bestelling op de schakelaar S1 ingesteld.
Punt zichtbaar:
3-/4-draadssysteem 0/4 – 20 mA
Punt onzichtbaar:
2-draadssysteem 4 – 20 mA
Positie steekbruggetje
De borgschroef (afbeelding 17) geeft de instelling van het tandwielkastje
aan (zie ook bladzijde )
Tabel 7: Positie steekbruggetjes
Uitvoering
rechtsdraaiend sluiten (standaard)
tandwielkastje is ingesteld op
1, 3, 5, 7, 9
2, 4, 6, 8, 10
Steekbruggetje
Steekbruggetje
rechts aanbrengen
links aanbrengen
Wegschakelmechanisme WSH 10.1 – WSH 16.1
APG AP_ 2/_ _ _
APG1AP_ 2/_ _ _
3-/4-draadssysteem
I
0 – 20 mA, 4 – 20 mA
a
U
24 V DC
v
I
24 mA bij 20 mA
uitgangssignaal
600 W
R
B
linksdraaiend sluiten
tandwielkastje is ingesteld op
1, 3, 5, 7, 9
Steekbruggetje
links aanbrengen
APG AP _3 _/_ _ _
APG1AP _3 _/_ _ _
2-draadssyteem
4 – 20 mA
),
14 V DC + (I x R
B
max. 30 V
20 mA
(Uv - 14 V)/20 mA
Uitvoering
2, 4, 6, 8, 10
Steekbruggetje
rechts aanbrengen
