Installatiehandleiding

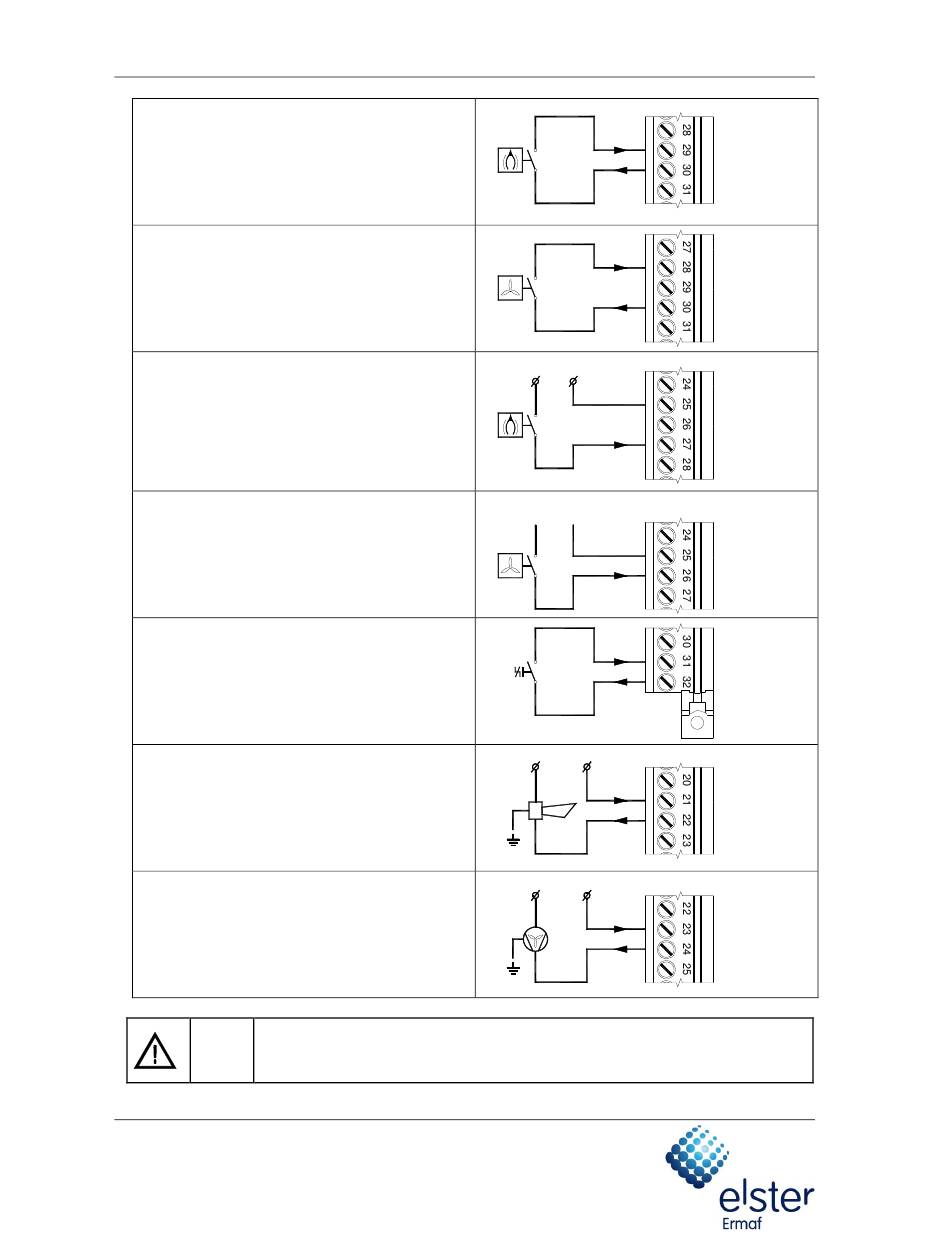

Aansluiting thermostaat signaal 230V:
Aansluiting ventileren signaal 230V:
Aansluiting thermostaat signaal met
gebruikmaking van een potentiaal vrij contact
( 24V AC/DC ):
Aansluiting ventileren signaal met
gebruikmaking van een potentiaal vrij contact
( 24V AC/DC ):
Aansluiting mogelijkheid op afstand resetten:
( maakcontact )
Aansluiting mogelijkheid extern alarm:
( lamp/claxon, max 2 A ! )
Aansluiting mogelijkheid extra externe
ventilator. Deze komt automatisch in als
toestel in de modus branden en/of ventileren
staat:
( max 5 A ! )
Let op! Sluit géén tweede toestel aan op de contacten 28 tot 32. (fasegevoelig)
Gebruiksaanwijzing RGA 100 BCU
Uitgave: V12, 16-06-2010
T
230VAC
V
230VAC
+24V
AC/DC
0
T
+24V
AC/DC
+24V
AC/DC
0
V
+24V
AC/DC
R
230VAC
N
L1
253VAC
max 2A
A
N
L1
253VAC
max 5A
EV
Pagina 9
