Aansluitingen

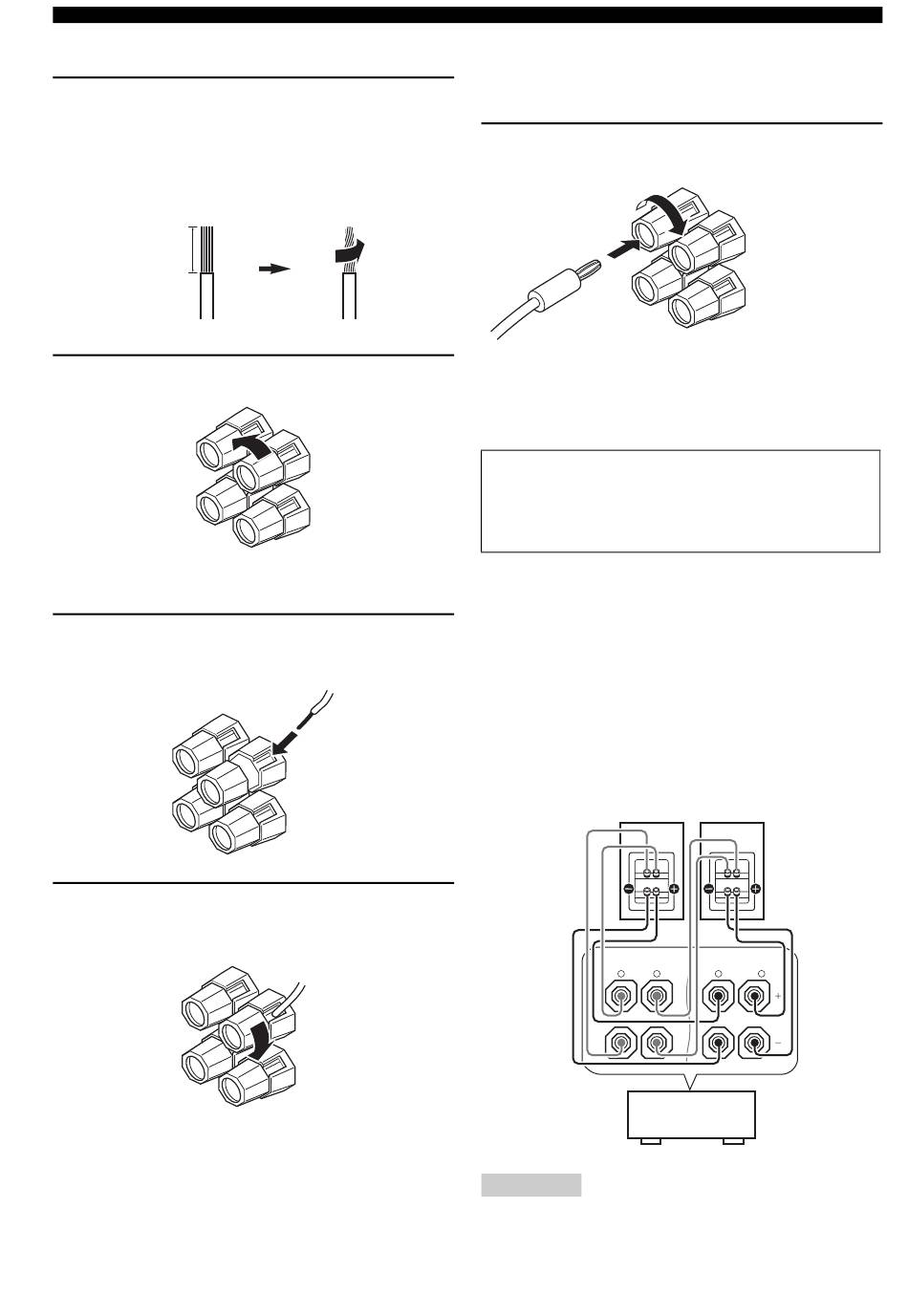

■ Aansluiten van de luidsprekerkabel
1
Verwijder ongeveer 10 mm van de isolatie
van het uiteinde van elk van de
luidsprekerdraden en draai vervolgens de
blootliggende draadjes netjes in elkaar om
kortsluiting te voorkomen.
10 mm
2
Maak de knop los.
Rood: positief (+)
Zwart: negatief (–)
3
Steek een ontbloot draadeind in het gat aan
de zijkant van de aansluiting.
4
Draai de draad vervolgens met de knop weer
vast.
14
Nl
■ Aansluiten met bananenstekkers
(uitgezonderd modellen voor Europa,
Azië en Korea)
Draai de knop vast en steek vervolgens de
bananenstekker in het gat bovenin de aansluiting.
Rood: positief (+)
Zwart: negatief (–)
■ Gebruiken van bi-amp
(tweevoudige versterking) aansluitingen
Let op
Verwijder de kortsluitplaatjes of -bruggen van uw
luidsprekers om de LPF (Laag doorlaatfilter) en HPF
(Hoog doorlaatfilter) crossovers van elkaar te scheiden.
Dit toestel stelt u in staat zg. bi-amp (dubbele bedrading of dubbele
versterker-) aansluitingen te gebruiken voor een enkel
luidsprekersysteem. Controleer eerst of uw luidsprekers geschikt zijn
voor bi-amp dubbele bedrading of dubbele versterkeraansluitingen.
Om bi-amp dubbele versterkeraansluitingen mogelijk te
maken, dient u de FRONT en SURROUND BACK/BI-AMP
aansluitingen te gebruiken zoals hieronder staat aangegeven.
Om bi-amp dubbele versterkeraansluitingen mogelijk te
maken, dient u "BI-AMP" in te stellen op "ON" in de
"ADVANCED SETUP" (zie bladzijde 102).
Voor-luidsprekers
Rechts
FRONT A
R
Opmerking
Wanneer u normale luidsprekeraansluitingen wilt gebruiken, moet u ervoor
zorgen dat de kortsluitplaatjes op de juiste manier op de aansluitingen zitten.
Raadpleeg de handleiding van uw luidsprekers voor details.
Links
SURROUND BACK/
BI-AMP
L
R
L
SINGLE
Dit toestel
