Aansluiten van de radio-antennes
■
FM/AM-antennes (RX-S601)

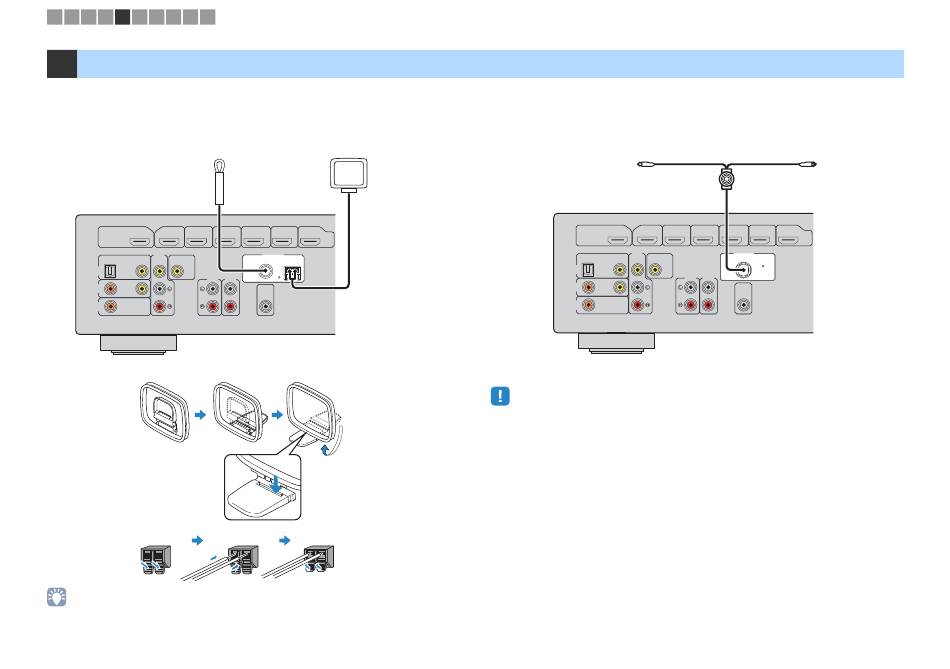

Sluit de meegeleverde FM/AM-antennes aan op het toestel.
Bevestig het einde van de FM-antenne aan een muur en plaats de AM-antenne op een
plat oppervlak.
FM-antenne
Het toestel (achterzijde)
HDMI OUT
(BD/DVD)
HDMI 1
HDMI 2
ARC
HDCP2.2
AV 3
MONITOR OUT
OPTICAL
VIDEO
VIDEO
VIDEO
AV 1
(TV)
AUDIO 2
AUDIO 3
VIDEO
AV 2
COAXIAL
AUDIO 1
COAXIAL
De AM-antenne monteren en aansluiten
Omlaag houden
Inbrengen
• Wikkel niet meer kabel vanuit de AM-antenne af dan u nodig hebt.
• De draden van de AM-ringantenne hebben geen polariteit.
AM-antenne
HDMI 3
HDMI 4
HDMI 5
HDMI 6
HDCP2.2
ANTENNA
(RADIO)
FM
AM
75
SUBWOOFER
PRE OUT
Loslaten
■
DAB/FM-antennes (RX-S601D)
Sluit de meegeleverde DAB/FM-antenne aan op het toestel bevestig de uiteinden van
de antenne aan een wand.
Het toestel (achterzijde)
HDMI OUT
ARC
(BD/DVD)
HDCP2.2
AV 3
OPTICAL
VIDEO
VIDEO
AV 1
(TV)
VIDEO
AV 2
COAXIAL
AUDIO 1
COAXIAL
• De antenne moet zich horizontaal uitstrekken.
• Als de radio geen goede ontvangst krijgt, past u de hoogte, richting of locatie van de DAB/FM-antenne aan.
