1550B
Gebruiksaanwijzing
Metingen verrichten
Testcircuit aansluiten
Voorkom elektrische schokken of lichamelijk letsel als volgt:
• Sluit alle stroom naar het testcircuit af en ontlaadt de capacitieve
spanning in het circuit voordat u een circuit met de meter test.
• Sluit de meetkabels op de meteringangen aan voordat u ze op het
testcircuit aansluit.
• Voor- en nadat u metingen verricht, moet u controleren of de meter
geen gevaarlijke spanning bij de aansluitingen aangeeft. Als de
meter een constante pieptoon te horen geeft en het display een
gevaarlijke spanning aangeeft, maakt u de meetkabels los en sluit u
de stroom naar het testcircuit af.
Ga als volgt te werk om het testcircuit aan te sluiten:
1.
Draai de veiligheidsklep zodat de aansluitingen vrijkomen.
2.
Steek de meetkabels in de aansluitingen (zie afbeelding 8) en sluit de
meetkabels aan op het testcircuit.
Aansluiting ( )
Veiligheidsklep
De 1550B is NIET gespecificeerd onder 200 kilo-ohm. Dit betekent dat het
kortsluiten van de meetkabels en het verrichten van een test resulteert in een
niet-gespecificeerde aflezing boven nul. Dit is normaal voor de
10
XW
Waarschuwing

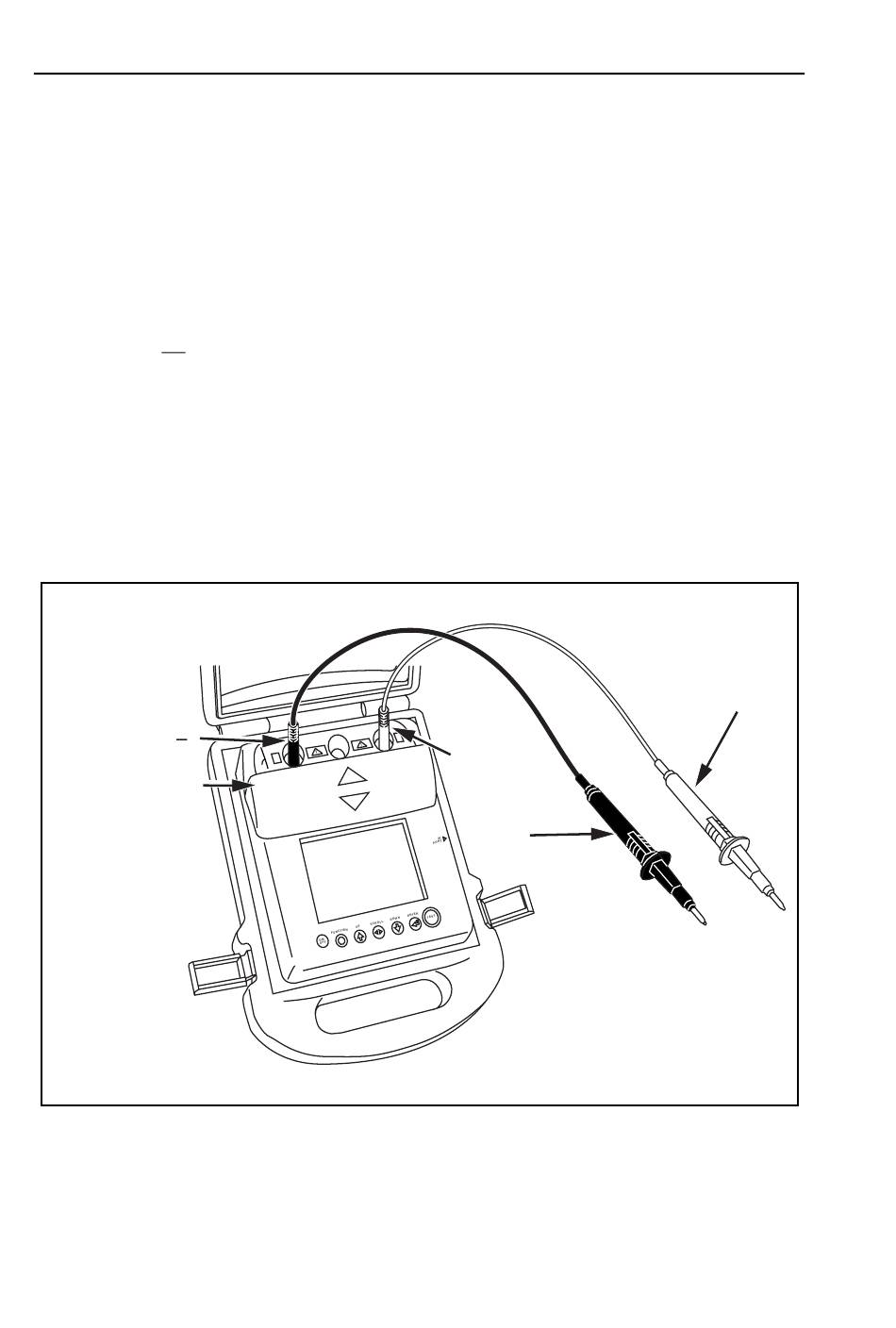

Afbeelding 8. Testcircuit aansluiten
Opmerking
Aansluiting
(+)
Zwart
Rood
ATS09F.EPS
