4 De ventilo-convector installeren
4
De ventilo-convector installeren
De unit uitpakken
4.1
De unit uitpakken
Controleer de staat van de unit bij ontvangst. Controleer of er beschadiging is opgetreden
tijdens het transport. Als de unit en/of verpakking beschadigd zijn bij levering, meld dit dan
onmiddellijk aan de klachtendienst van het koerierbedrijf.
Identificeer model en versie van de unit op basis van de vermeldingen op de kartonnen
verpakking.
Laat de unit in de verpakking tot u de installatieplaats hebt bereikt. Als uitpakken
onvermijdelijk is, gebruik dan een stuk zacht materiaal of beschermende platen in combinatie
met een touw bij het opheffen om beschadiging van of krassen op de unit te voorkomen.
Waarschuwing
Scheur plastic verpakkingen en gooi deze weg zodat kinderen er niet mee kunnen
spelen. Kinderen die spelen met plastic zakken lopen verstikkingsgevaar.
Bij het uitpakken van de unit of bij het verplaatsen van de unit na het uitpakken, moet u de
unit opheffen aan de ophangbeugel zonder druk uit te oefenen op andere delen.
Controleren of alle accessoires zijn meegeleverd
4.2
Controleren of alle accessoires zijn meegeleverd
Een overzicht van de accessoires meegeleverd in de doos:
a
h
1x

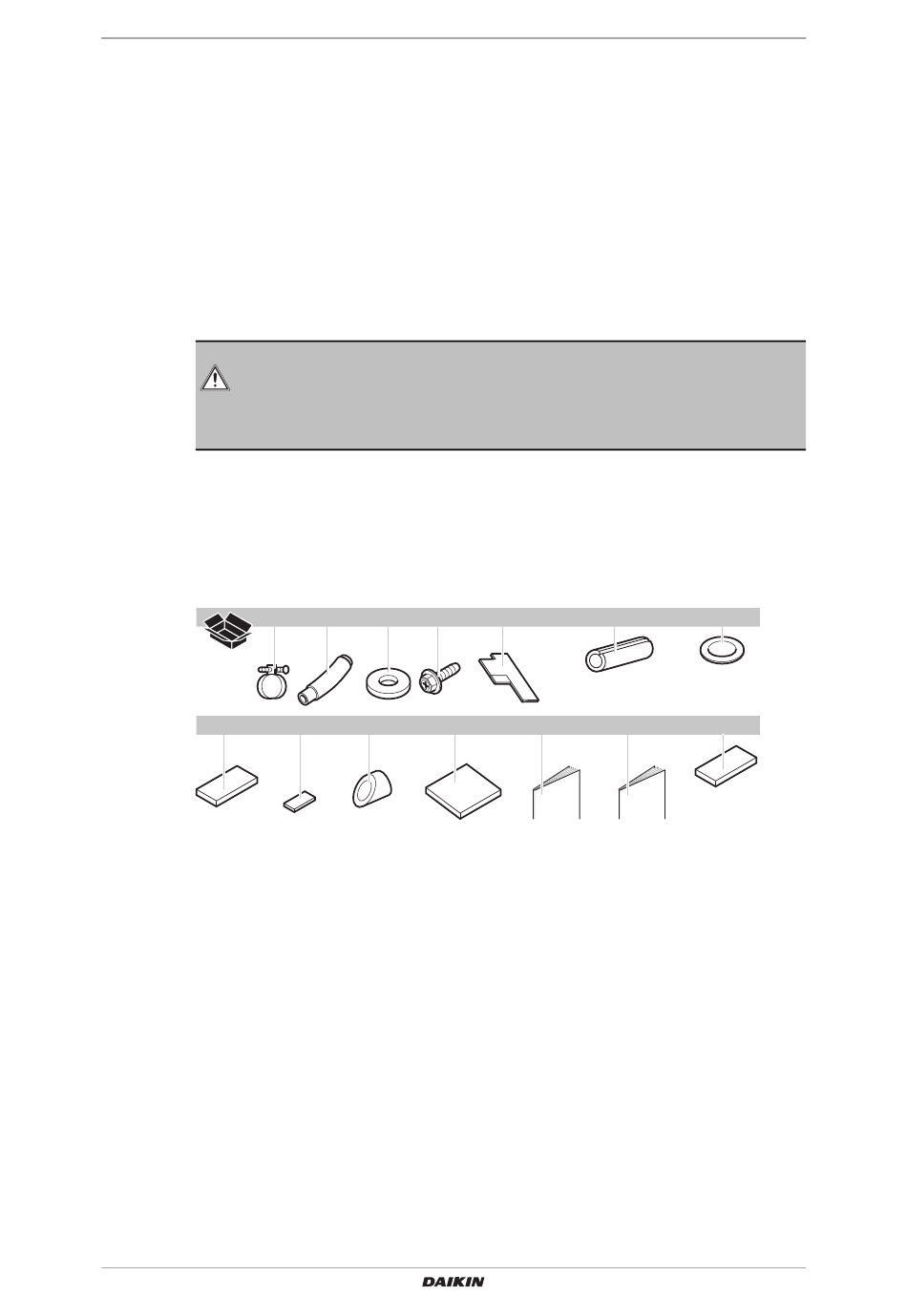

Fig. 4.1: Accessoires
a
b
c
d
e
f
g
h
i
j
k
l
m
n
Installatiehandleiding
10
b
c
d
1x
1x
8x
4x
i
j
1x
1x
Metalen klem
Afvoerslang
Pakkingring voor ophangbeugel
Schroef
Installatiegeleiding
Isolatiebuis
O-ring
Grote afsluitplaat
Kleine afsluitplaat
Afvoerafsluitstuk
Papierpatroon voor installatie (gedrukt op bovenste gedeelte van verpakking)
Installatiehandleiding
Gebruikershandleiding
Afsluitplaat voor leidingaansluitingen
e
f
1x
T
FWC_
F
FWC_
l
m
k
1x
1x
g
T
FWC_
2x
2x
F
FWC_
4x
4x
n
1x
T
FWC_
2x
F
FWC_
4x
FWC
Ventilo-convectoren
