4.7.2 Sluit de afvoerleidingen aan op de unit
1
Duw de afvoerslang (meegeleverd met de unit) zo ver mogelijk over de afvoermof zoals
afgebeeld in de onderstaande figuur.

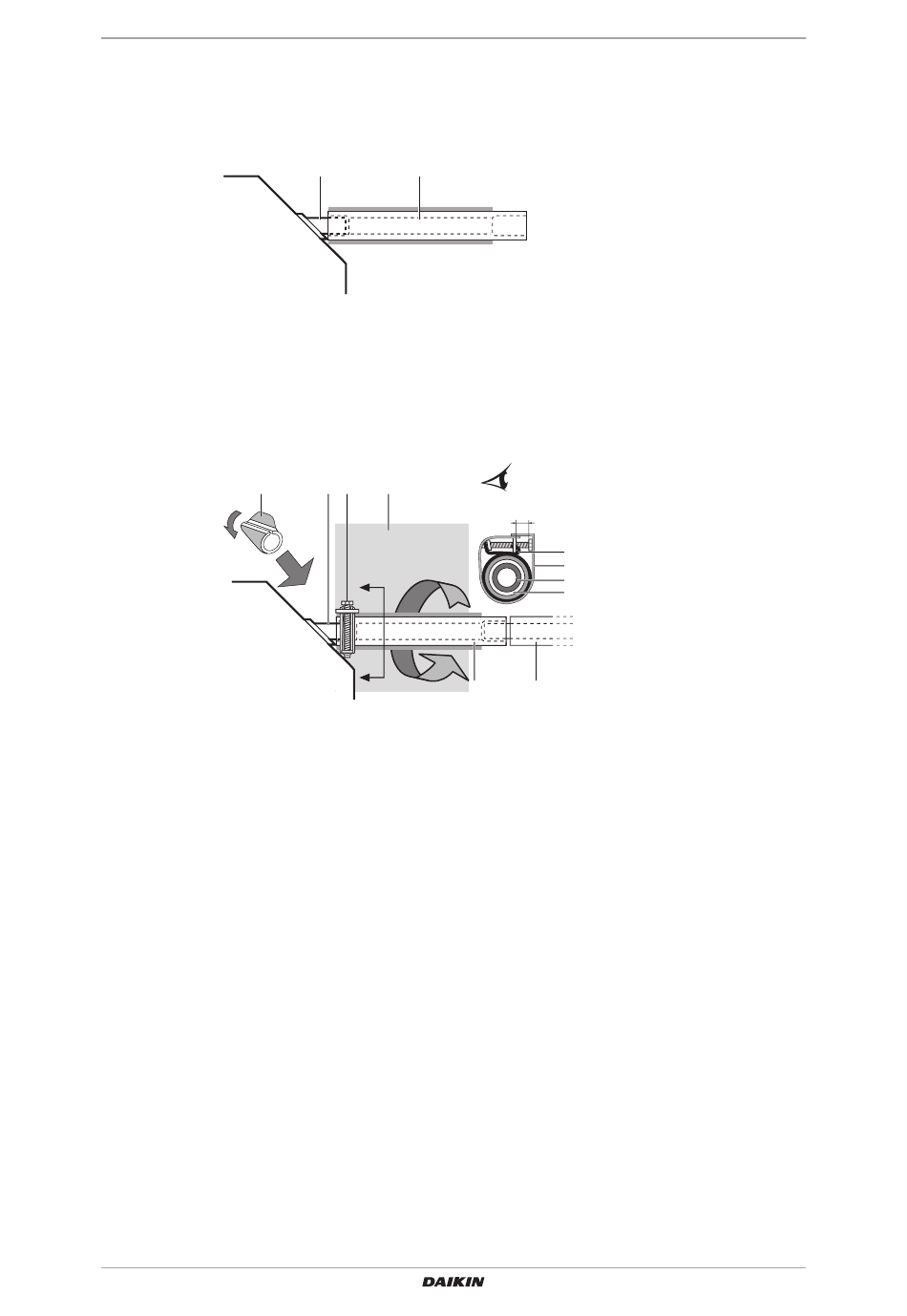

Fig. 4.21: De afvoerslang aansluiten
a
b
2
Span de metalen klem aan tot de schroefkop minder dan 4 mm van het metalen
klemonderdeel is verwijderd, zoals afgebeeld in de onderstaande figuur.
d
Fig. 4.22: Afsluitplaat wikkelen
a
b
c
d
e
f
3
Wikkel de grote afsluitplaat (zoals afgebeeld in figuur
pagina
23) over de metalen klem en afvoerslang en maak ze vast met klemmen.
Het afvoerleidingwerk installeren
FWC
Ventilo-convectoren
4PW64525-1 – 09.2010
a
b
Afvoermof (vast aan de unit)
Afvoerslang (meegeleverd met de unit)
a
c
e
A
A'
Afvoermof (vast aan de unit)
Afvoerslang (meegeleverd met de unit)
Metalen klem (meegeleverd met de unit)
Afvoerafsluitplaat (meegeleverd met de unit)
Grote afsluitplaat (meegeleverd met de unit)
Afvoerleidingen (niet meegeleverd)
4 De ventilo-convector installeren
A-A'
≤4 mm
c
e
a
b
b
f
"Afsluitplaat wikkelen" op
Installatiehandleiding
23
