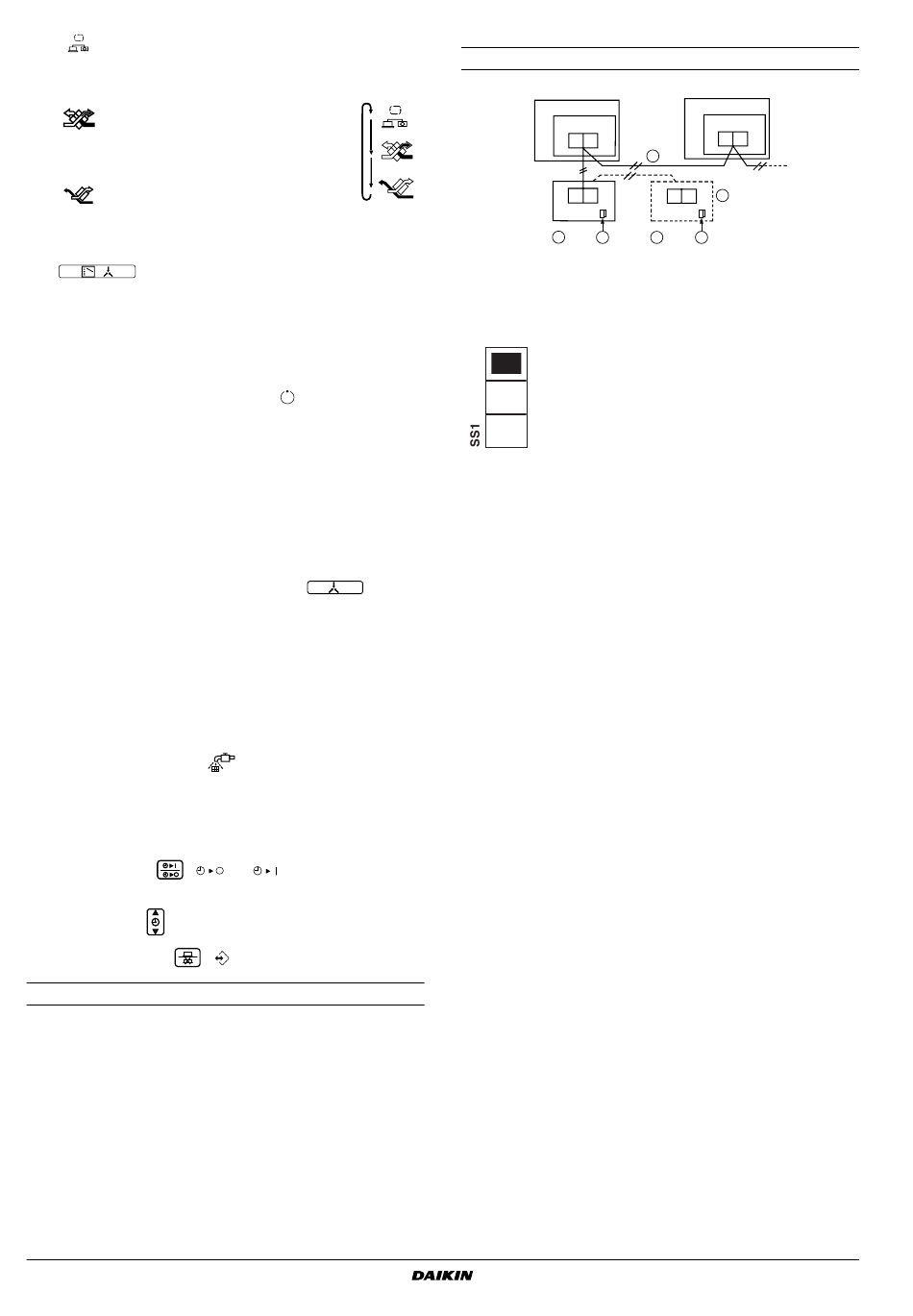

4.
Ventilatiestandselectietoets
A
"
" Automatische stand
(
(
De temperatuursensor van de unit verandert de
bedrijfsstand van de unit automatisch naar
Bypass of ventilatie met warmteterugwinning.
"
" Stand ventilatie met warmteterugwinning
In deze stand gaat de buitenlucht door het
warmtewisselaarelement
warmteterugwinning.
"
" Bypass-stand
In deze stand gaat de buitenlucht niet door het
warmtewisselaarelement voor Bypass-ventilatie.
5.
Weergave
van
werkingsbesturingsmethode:
Dit kan worden weergegeven wanneer de werking van de
ventilatie-units met warmteterugwinning aan de airconditioners
is gekoppeld. Zolang dit op het scherm staat, kunnen de
ventilatie-units met warmteterugwinning NIET met de controller
van de ventilatie-units met warmteterugwinning worden in- of
uitgeschakeld.
6.
Weergave van stand-by voor werking:
Dit symbool geeft aan dat de unit voorkoelt/voorverwarmt. Het
opstarten van de unit is uitgesteld tot na het einde van het
voorkoelen/voorverwarmen.
Voorkoelen/voorverwarmen betekent dat de ventilatie-units met
warmteterugwinning NIET worden gestart zolang gekoppelde
airconditioners aan het opstarten zijn, bijvoorbeeld vóór de
kantooruren.
Gedurende deze tijd wordt de koel- of verwarmingslast verlaagd
zodat de kamertemperatuur op korte tijd tot op de ingestelde
temperatuur kan worden gebracht.
7.
Weergave van gecentraliseerde besturing:
Wanneer
een
afstandsbediening
apparaten voor gecentraliseerde besturing op de ventilatie-units
met warmteterugwinning zijn aangesloten, kan dit worden
weergegeven.
Zolang dit op het scherm staat, kunt u met de controller van de
ventilatie-unit met warmteterugwinning de ventilatie-units met
warmteterugwinning NIET in- of uitschakelen of de timerfunctie
NIET gebruiken.
8.
Weergave van reinigen luchtfilter
Reinig het filter wanneer "
9.
Toets filtersignaal resetten
10. Inspectietoets
Gebruik deze knop alleen voor servicewerkzaamheden aan de
unit.
11. Weektimertoets:
/
Deze toets schakelt de weektimer in of uit.
12. Tijdinsteltoets:
.
13. Programmeertoets:
Timer instellen
1
Druk op de weektimertoets.
2
Druk op de tijdinsteltoets om de tijd in te stellen.
3
Druk op de programmeertoets om de instelling te bewaren.
Installatiehandleiding
15
(
voor
ventilatie
met
voor
airconditioners
" op het scherm staat.
of
.
/
.
Onafhankelijk systeem
Bij het aansluiten op de afstandsbediening voor de HRV
HRV
A
(
1
1
Master-unit
2
Slave-unit
3
Schakelaarpositie: Slave
NOR
H
M
Om het afstandsbestuurde debiet om te schakelen van "Hoog" naar
"Ultra-Hoog", sluit u de afstandsbediening voor de airconditioner aan
op de HRV en wijzigt u de instelling ter plaatse.
(Zie "initiële instelling" onder item
pagina
12.)
Laat de schakelaar op de printplaat op de fabrieksinstelling staan.
of
HRV
P1 P2
P1 P2
6
P1 P2
5
P1 P2
3
2
4
4
Schakelaarpositie: Master
5
Afstandsbediening voor HRV
6
Maximale lengte
verbindingskabel: 500 meter
Fabrieksinstellingen: Verander de instelling van de
schakelaar NIET. SS1 is een instelschakelaar voor
speciale doeleinden. Als u de instellingen verandert,
stopt de unit met normaal te werken.
"Lijst met instellingen" op
HRV (Heat Reclaim Ventilation of Hergebruik van warmte)
VAM150+250FC
Warmtewisselaar
4P586307-1 – 2019.06
