Bedrading en aansluitingen in combinatie met het
"VRV-SYSTEEM"

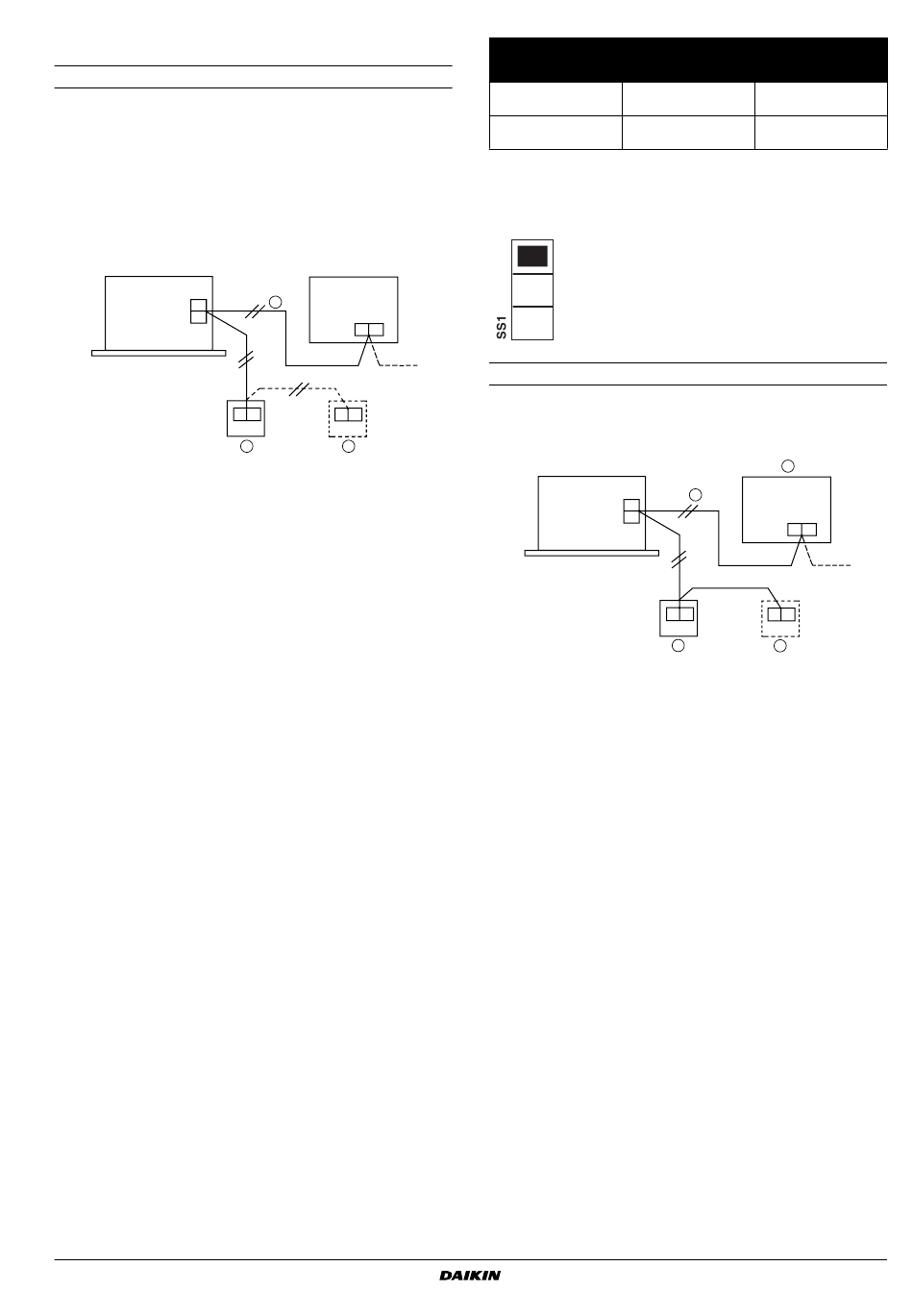

Standaard 1-groep gekoppeld-besturingsysteem
I
De bediening op afstand van de airconditioner kan worden
gebruikt om maximaal 16 airconditioner binnenunits en HRV
units te besturen.
I
Voor de functies van de HRV units (voorkoelen/voorverwarmen,
ventilatiedebiet, ventilatiemodus en "Verversen") kunnen initiële
instellingen worden gemaakt.
Gebruik de afstandsbediening voor de airconditioner om de
initiële instellingen voor de HRV units te maken. Zie "initiële
instelling" onder item
"Configuratie" op pagina
VRV
P1
P2
1
Afstandsbediening voor
airconditioner
2
Afstandsbediening voor HRV
Voorkoelen/voorverwarmen
Als de functie voorkoelen/voorverwarmen is ingesteld, schakelt de
HRV unit in op de ingestelde tijd (30, 45 of 60 minuten) nadat de
airconditioner van het VRV-systeem is beginnen te koelen of
verwarmen. In de fabriek is de functie in de stand UIT ingesteld. Om
deze functie te gebruiken moet u zelf de initiële instelling maken met
de afstandsbediening voor de airconditioner.
De functie werkt niet als de airconditioner binnen twee uur nadat
deze is gestopt opnieuw wordt gestart.
Voorbeeld 1:
De functie voorkoelen/voorverwarmen inschakelen en de HRV unit
60 minuten nadat de airconditioner is ingeschakeld aanzetten.
•
Stel de modus voor groepsbesturing in op "17" of op "27" voor
individuele besturing, het instellingschakelaarnummer op "2" en
het instellingpositienummer op "02".
•
Stel de modus voor groepsbesturing in op "17" of op "27" voor
individuele besturing, het instellingschakelaarnummer op "3" en
het instellingpositienummer op "03".
Voorbeeld 2:
Het debiet omschakelen naar de stand "Ultra-Hoog" (in de fabriek
zijn de units ingesteld in de stand "Hoog".)
•
Stel de modus voor groepsbesturing in op "17" of op "27" voor
individuele besturing, het instellingschakelaarnummer op "4" en
het instellingpositienummer op "02".
VAM150+250FC
Warmtewisselaar
HRV (Heat Reclaim Ventilation of Hergebruik van warmte)
4P586307-1 – 2019.06
10.
HRV
3
P1 P2
P1P2
P1 P2
1
2
3
Verbindingskabel mag tot
maximaal 500 meter worden
verlengd.
Voorbeeld 3:
Luchtventilatiesnelheid
instellen met
fabrieksinstellingen
afstandsbediening
Laag
luchtstroomsnelheid
Hoog
luchtstroomsnelheid
Wanneer de afstandsbediening: is aangesloten, moeten de
schakelaars
op
de
printplaat
warmteterugwinning op de standaard fabrieksinstellingen blijven
staan.
Fabrieksinstellingen: Verander de instelling
NOR
van de schakelaar NIET.
SS1 is een instelschakelaar voor speciale
H
doeleinden. Als u de instellingen verandert,
stopt de unit met normaal te werken.
M
Directe kanaalverbindingsysteem voor 1-groep-besturing
De verbindingsaansluitingen en de instellingen van de schakelaars
op de PCB van de totale warmtewisselaar moeten hetzelfde zijn als
bij "Standaardsysteem voor 1-groep-systeem".
VRV
P1
P2
1
Afstandsbediening voor
airconditioner
2
Afstandsbediening voor HRV
Stel de schakelaars op de PCB van de HRV in op de
fabrieksinstellingen.
1
Vergeet niet de initiële instellingen voor de Directe kanaal-
verbinding op ingeschakeld in te stellen.
I Als de afstandsbediening voor de HRV nog niet is
aangesloten, kunnen de initiële instellingen worden gemaakt
met de afstandsbediening voor de airconditioner. Stel de
modus in op "17", het instellingschakelaarnummer op "5", en
het instellingpositienummer op "02" volgens de procedure uit
paragraaf
"Configuratie" op pagina
I Als de afstandsbediening voor de HRV al is aangesloten,
moeten de initiële instellingen met de afstandsbediening voor
de totale warmtewisselaar worden gemaakt. Stel dezelfde
getallen is als is beschreven bij het instellen met de
afstandsbediening voor de airconditioner(hierboven) volgens
de procedure zoals is beschreven in "initiële instellingen
maken"
in
de
afstandsbediening.
2
De instellingen voor de overige functies van de HRV moeten
worden gemaakt volgens de procedure zoals die is beschreven
in
"Standaard
1-groep
pagina
16.
Standaard
Ingesteld zoals in
voorbeeld 2
Lage (L)
Lage (L)
luchtstroomsnelheid
Hoge (H)
Ultrahoge (UH)
luchtstroomsnelheid
van
de
ventilatie-unit
4
3
P1 P2
P1P2
P1 P2
1
2
3
Maximale lengte verbindingskabel:
500 meter
4
Medium (M) debiet
10.
bedieningshandleiding
van
gekoppeld-besturingsysteem"
Installatiehandleiding
met
de
op
16
