De luidsprekers aansluiten
Sluit de luidsprekers die in de ruimte zijn geplaatst aan

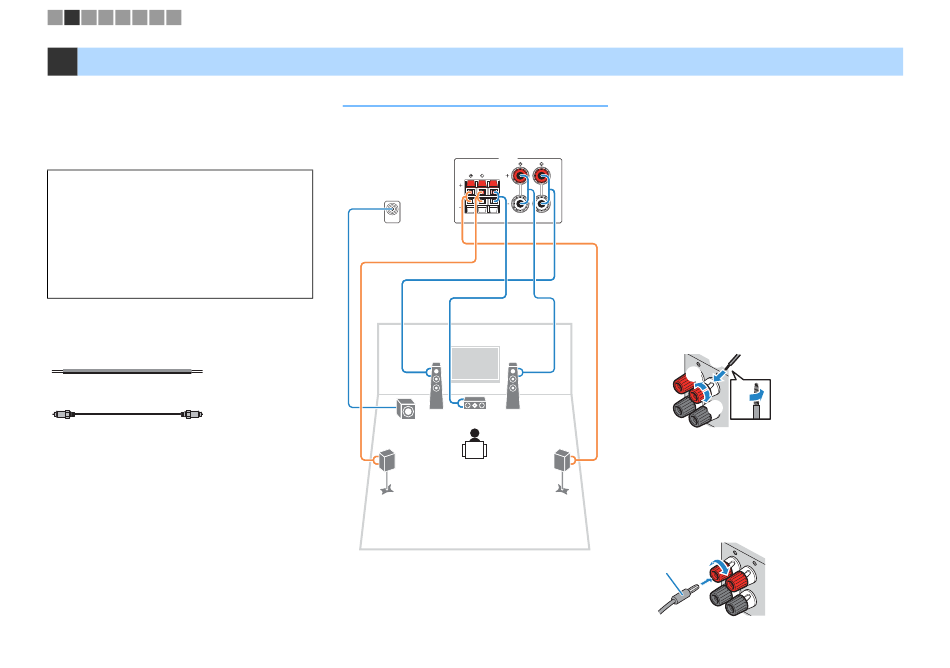

op het toestel. Het volgende schema bevat
aansluitingen voor een 5.1-kanaalsysteem als
voorbeeld. Voor andere systemen raadpleegt u bij de
aansluiting van de luidsprekers het aansluitingsschema
voor het 5.1-kanaalsysteem.
Let op
• Haal het netsnoer van het toestel uit het stopcontact en schakel
de subwoofer uit voordat u de luidsprekers aansluit.
• Zorg dat de kerndraden van de luidsprekerkabel elkaar niet
aanraken en niet in contact komen met de metalen onderdelen
van het toestel. Hierdoor kunnen het toestel of de luidsprekers
beschadigd raken. Als de luidsprekerkabels kortsluiting
veroorzaken, wordt "Check SP Wires" op de display op het
voorpaneel weergegeven wanneer het toestel wordt
ingeschakeld.
Kabels die nodig zijn voor aansluiting
(in de handel verkrijgbaar)
Luidsprekerkabels (x het aantal luidsprekers)
+
+
–
–
Audio-plugkabel (x1: om een subwoofer aan te sluiten)
5.1-kanaalsysteem
Het toestel (achterzijde)
SPEAKERS
SURROUND
CENTER
SUBWOOFER
PRE OUT
1
2
9
3
4
15
Nl
■
De luidsprekerkabels aansluiten
Luidsprekerkabels zijn voorzien van twee draadjes. Het
ene draadje dient voor de verbinding met de negatieve
(-) aansluiting van het toestel, het andere dient voor de
positieve (+) aansluiting. Als de draden zijn voorzien van
kleurmarkering om verwarring te voorkomen, verbindt u
FRONT
het zwarte draden met de negatieve aansluiting en het
andere draden met de positieve aansluiting.
(om de voorste luidsprekers aan te sluiten)
a Verwijder ongeveer 10 mm van de isolatie van de
uiteinden van de luidsprekerkabel en draai de
blootliggende draden van de kabel stevig in elkaar.
b Maak de luidsprekeraansluiting los.
c Steek de blootliggende draadjes van de kabel in de
opening aan de zijkant (bovenaan rechts of onderaan
links) van de aansluiting.
d Maak de aansluiting vast.
+ (rood)
F R
b
- (zwart)
5
Een banaanstekker gebruiken
(alleen Amerikaanse, Canadese, Australische, Taiwanese
en algemene modellen)
a Maak de luidsprekeraansluiting vast.
b Steek een banaanstekker in het uiteinde van de
aansluiting.
a
Banaanstekker
b
c
O N
T
a a
d
F R
O N
T
