2

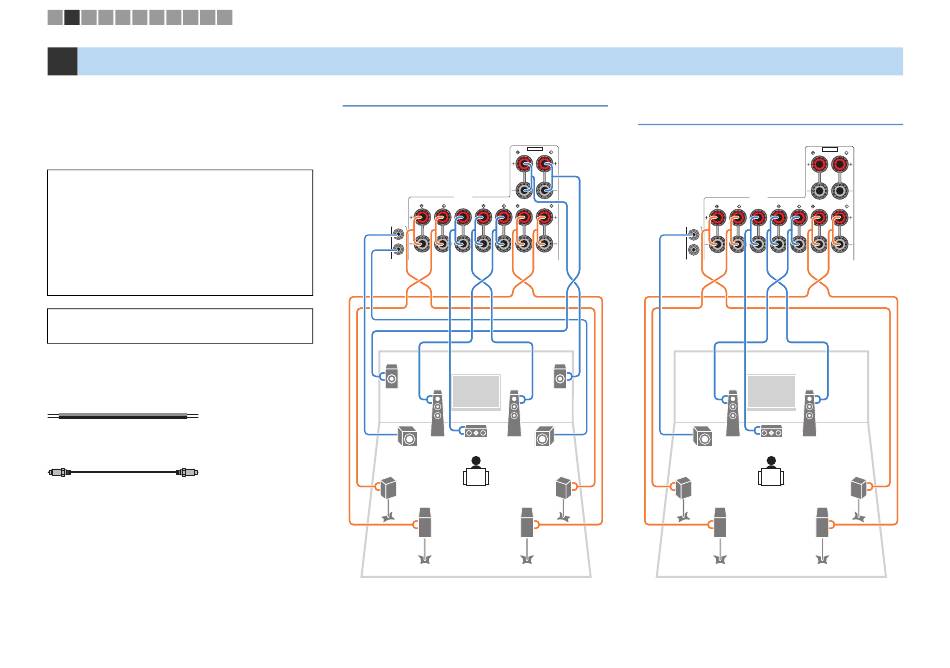

De luidsprekers aansluiten
Sluit de luidsprekers die in de ruimte zijn geplaatst aan
op het toestel. De volgende schema´s bevatten
aansluitingen voor 7.1+2-, 7.1- en 6.1-kanaalsystemen
als voorbeeld. Voor andere systemen raadpleegt u bij
de aansluiting van de luidsprekers het
aansluitingsschema voor het 6.1-kanaalsysteem.
Let op
• Haal het netsnoer van het toestel uit het stopcontact en schakel
de subwoofer uit voordat u de luidsprekers aansluit.
• Zorg dat de kerndraden van de luidsprekerkabel elkaar niet
aanraken en niet in contact komt met de metalen onderdelen
van het toestel. Hierdoor kunnen het toestel of de luidsprekers
beschadigd raken. Als de luidsprekerkabels kortsluiting
veroorzaken, wordt "Check SP Wires" op de display op het
voorpaneel weergegeven wanneer het toestel wordt
ingeschakeld.
• De afbeeldingen van het toestel (achterzijde) die in dit gedeelte
worden gebruikt, zijn van de RX-V779.
Kabels die nodig zijn voor aansluiting
(in de handel verkrijgbaar)
Luidsprekerkabels (x het aantal luidsprekers)
+
+
–
–
Audio-plugkabel (twee voor het aansluiten van twee
subwoofers)
7.1+2-kanaalsysteem
ZONE2/F.PRESENCE
Het toestel
(achterzijde)
SPEAKERS
CLASS 2 WIRING CABLAGE CLASSE 2
SURROUND
CENTER
FRONT
SURROUND BACK/BI-AMP
1
2
SUBWOOFER
E
1
2
9
3
4
6
7
21
Nl
7.1-kanaalsysteem
(met achterste surroundluidsprekers)
EXTRA SP
Het toestel
(achterzijde)
SINGLE
1
2
SUBWOOFER
R
9
9
5
4
EXTRA SP
ZONE2/F.PRESENCE
SPEAKERS
CLASS 2 WIRING CABLAGE CLASSE 2
SURROUND
CENTER
FRONT
SURROUND BACK/BI-AMP
SINGLE
1
2
3
5
6
7
