1BHoofdstuk 2: Installatie
Aansluitingen
De installatie van alle materiaal moet altijd volgens de geldende normen door
gekwalificeerd servicepersoneel worden verricht.
Opmerking: Probeer de voedings-/gegevenskabelverbinding niet te verlengen
met RJ45-koppelingen en Cat5-kabels. Gebruik alleen de meegeleverde
gegevenskabel.
Opmerking: Gebruik 12 V gelijkstroom of PoE.

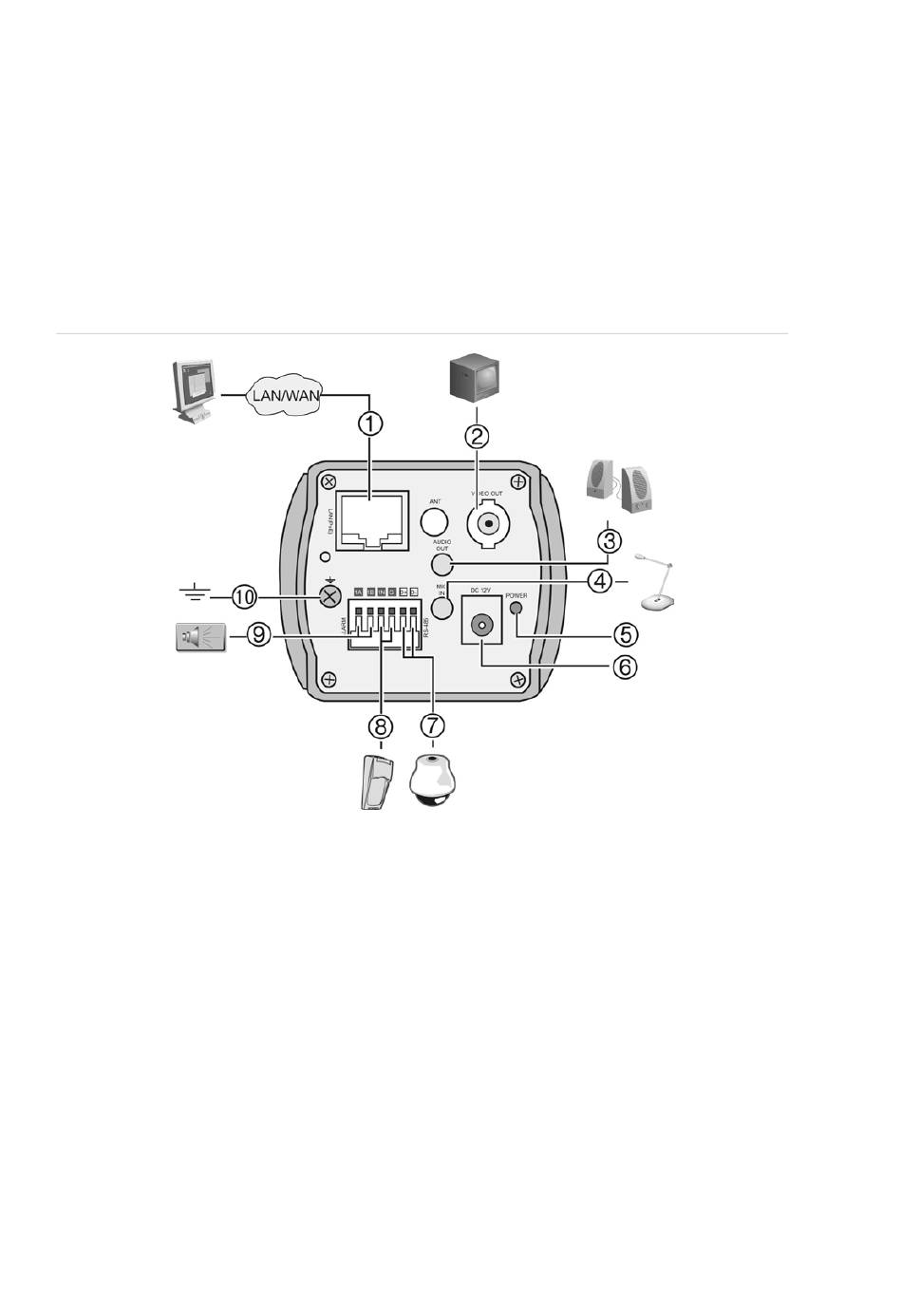

Afbeelding 3: Bedrading van de camera aansluiten
1. Ethernet RJ45 PoE-poort
Netwerkapparaten aansluiten.
2. Videouitgang
Aansluiting voor een CCTV-monitor.
3. Audio-uitgang
Een audio-uitgang aansluiten.
Lijnniveau, 600 Ω
4. Audio-ingang
Een audio-ingang aansluiten.
2,0 tot 2,4 Vp-p, 1 kΩ
5. Voedingsindicatielampje
Brandt wanneer de stroom is aangesloten.
Opmerking:
Met behulp van de alarmuitgang kan een extern alarmapparaat
worden in- of uitgeschakeld. Sluit een 12 V gelijkstroom/30 mA externe
voedingsbron aan op de alarmuitgang. Zie Afbeelding 4 hieronder.
6
6. Voeding
+12 V gelijkstroomvoeding aansluiten.
7. RS-485 D+, D-
Een RS-485-apparaat zoals een PTZ-
domecamera aansluiten.
8. Alarmuitgangen
1A/1B en 2A/2B aansluiten op
alarmuitgangapparaten.
9. Alarmingangen
IN1/GND en IN2/GND aansluiten op
alarmingangapparaten.
10. Aarde
Aardeaansluiting.
TruVision IP Cam open standaard Gebruikershandleiding
