Cet appareil est livré sans fiche ni câble
d'alimentation.
Câble
Types de câbles compatibles pour l'installation
ou le remplacement :
H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F,
H05 V2V2-F (T90), H05 BB-F
Pour la section du câble, consultez la puissance
totale sur la plaque signalétique.

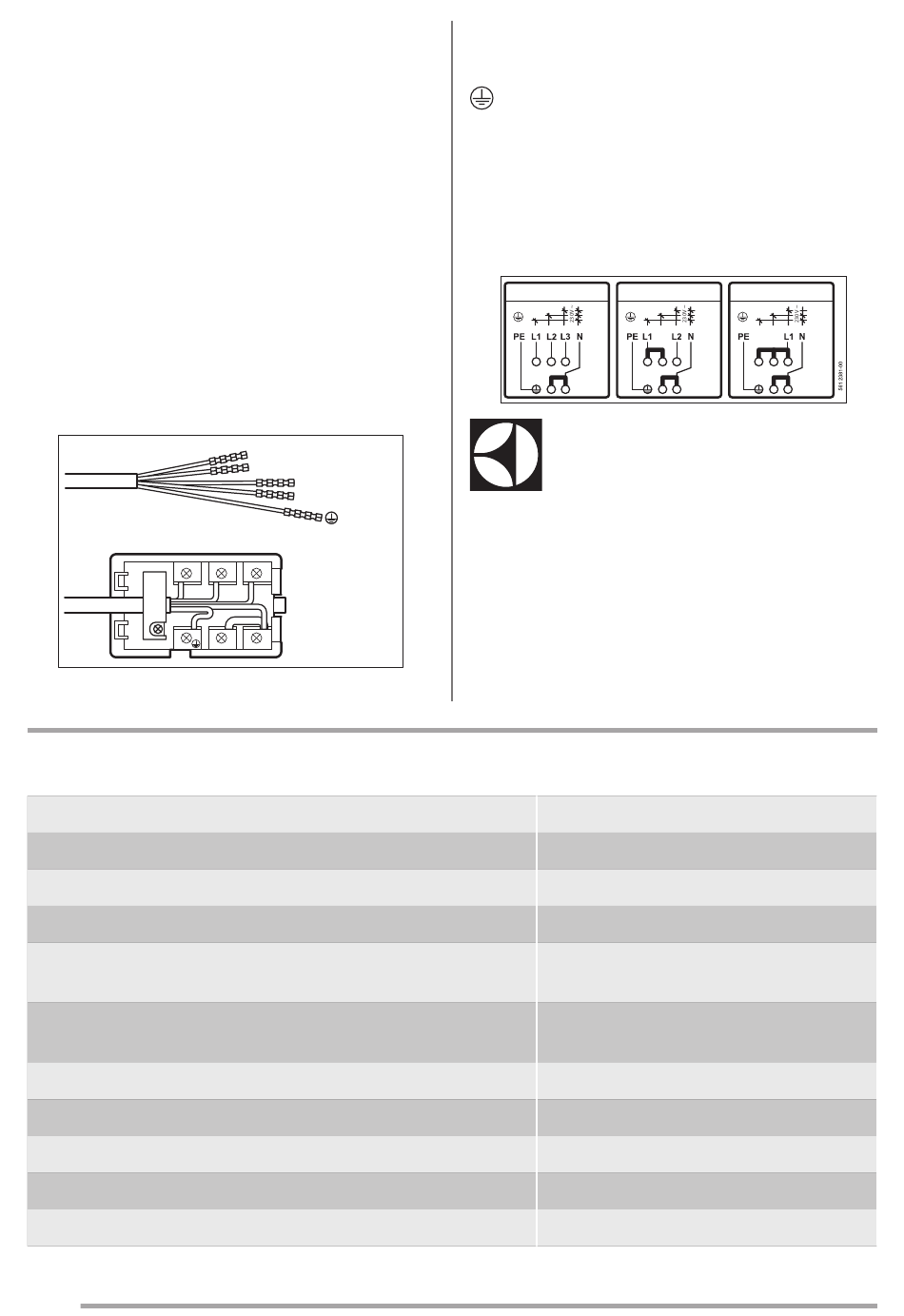

Raccordement du bornier
L'appareil dispose d'un bornier à six pôles. Les
cavaliers (ponts) sont installés pour fonctionner
sur un courant triphasé de 400 V avec un fil
neutre.
1
Rendement énergétique
Fiche du produit et informations conformément à la norme EU 65-66/2014
Nom du fournisseur
Identification du modèle
Index d'efficacité énergétique
Classe d'efficacité énergétique
Consommation d'énergie avec charge standard et mode tradi-
tionnel
Consommation d'énergie avec charge standard et mode air
pulsé
Nombre de cavités
Source de chaleur
Volume
Type de four
Masse
40
1 = 45 mm
2 = 45 mm
3 = 60 mm
4 = 60 mm
= 70 mm
2
3
4
L 1 – 2 – 3 = câbles de phase
N 4 = câble neutre
= câble de masse
Si la tension secteur est différente, réarrangez
les cavaliers sur le bornier (reportez-vous au
diagramme de branchement ci-dessous). Reliez
le câble de masse au bornier. Après avoir
connecté le câble d'alimentation au bornier,
attachez-le avec une pince de raccordement.
3N ~
1
2
3
5
4
Zanussi
ZOU30601XK
100.0
A
0.93 kWh/cycle
0.85 kWh/cycle
1
Électricité
72 l
Four encastrable sous un plan de travail
29.8 kg
2N ~
230V ~
1
2
3
1
2
3
5
4
5
4
www.zanussi.com
