Aansluitingen Voelerklemmen - Elster E8.5064 V1 Installatiehandleiding

Verberg thumbnails Zie ook voor E8.5064 V1:
Inhoudsopgave

Advertenties

Installeren

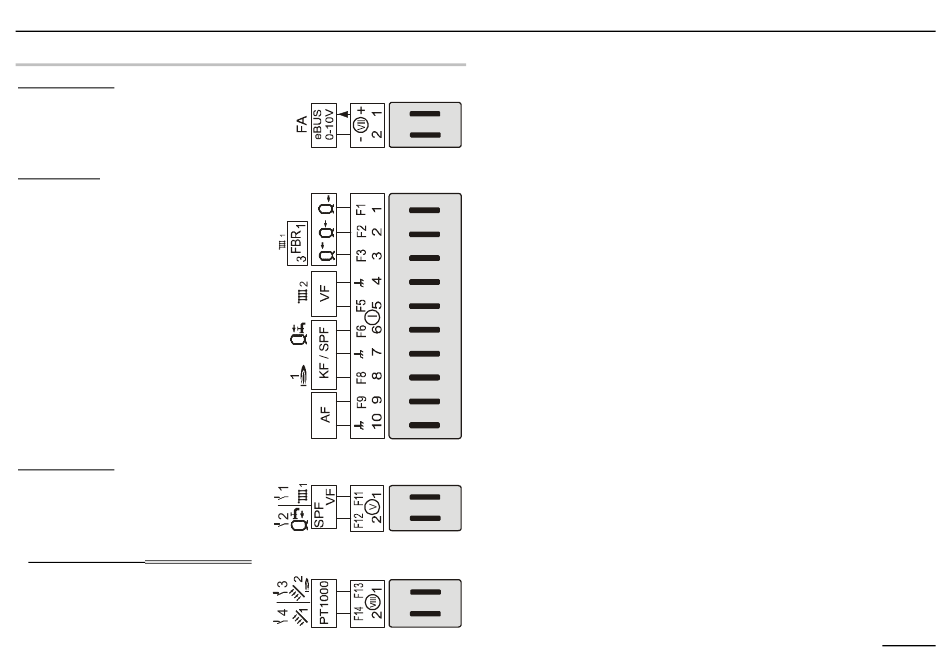

Aansluitingen voelerklemmen

Stekker 7 [VII]
Stekker 1 [I]
Stekker 5 [ V ]
Stekker 8 [VIII] => PT 1000 voeler
PIN 1: eBUS (FA) of 0 - 10 V uitgang
PIN 2: (massa BUS/0 - 10 V)
PIN 1: Buffer onder voeler
PIN 2: Buffer midden tussen voeler/FBR Stookkring 1
(omgevingsvoeler)
PIN 3: Buffer boven voeler/FBR Stookkring 1 (gewenst)
PIN 4: Aanvoervoeler stookkring 2 (massa)
PIN 5: Aanvoerwatertemperatuur-voeler groep 2
PIN 6: Leidingwatervoeler
PIN 7: Leidingwater- en ketelvoeler (massa)
PIN 8: Ketelvoeler
PIN 9: Buitentemperatuurvoeler
PIN 10: Buitenvoeler (massa)
PIN 1: Aanvoervoeler Stookkring 1/voeler multifunctie 1
PIN 2: Leidingwater onder voeler/voeler multifunctie 2
PIN 1: Voeler WP2/Zonne-energie 2/multi-functierelais 3
PIN 2: Voeler zonne-energie 1/voeler multi-functierelais 4
Elektrische installatie
