Montage/Demontage

Installeren

Installatie
Montage/Demontage

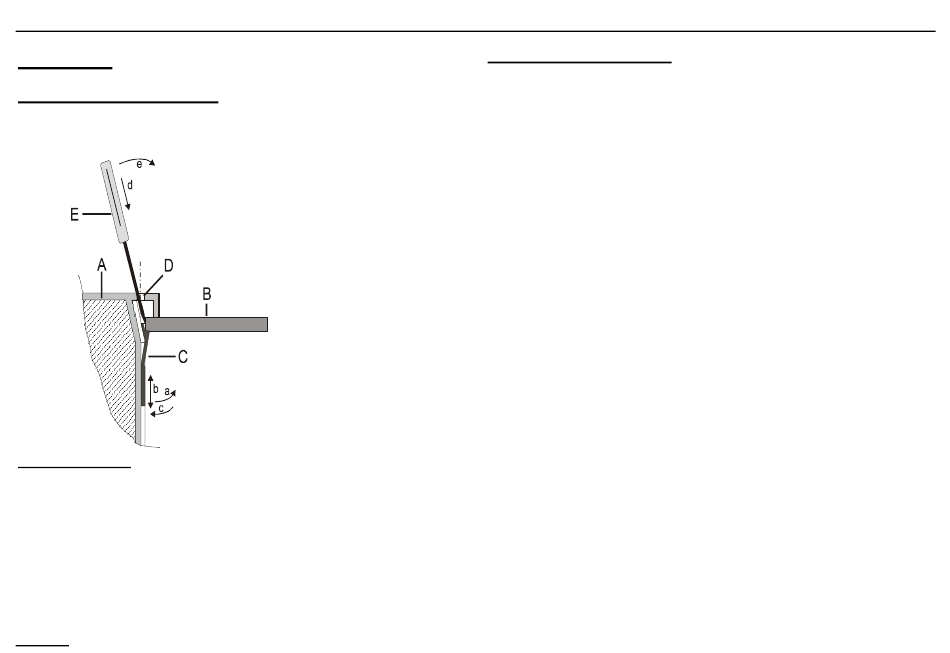

Principeschema:
A
Regelaar van opzij gezien
B
Schakelbord
C
Bevestigingsklem
D
Ontgrendelingsgat (zie hoofdstuk veranderen van de
instelling)
E
Puntig voorwerp
6
Montage van de regelaar:
1. Bevestigingsklem op de wanddikte van het ketelfront instellen
(aan de linker en rechter kant van de regelaar):
a.
Bevestigingsklem beneden van de regelaarwand trekken
(vertanding).
b.
Bevestigingsklem in deze toestand naar beneden of naar
boven verschuiven totdat de afstand van de zijkant van de
regelaar met de dikte van het ketelfront overeenkomt.
Stand 1  0,5 - 1,0 mm wanddikte
Stand 5  5,0 mm wanddikte
c.
Bevestigingsklem beneden tegen de regelaarwand duwen.
2. Regelaar in de opening van het schakelbord duwen en
controleren of deze goed vast zit. Als dat niet het geval is: de
regelaar verwijderen en de bevestigingsklemmen naar boven
duwen.
