Pomp type
Waterstroming over toestel
Toelaatbare installatieweerstand
* Geen opgave van restopvoerhoogte, omdat Q51SR, Q51CR en Q60CR ketel altijd aangesloten moet worden op een open verdeler.

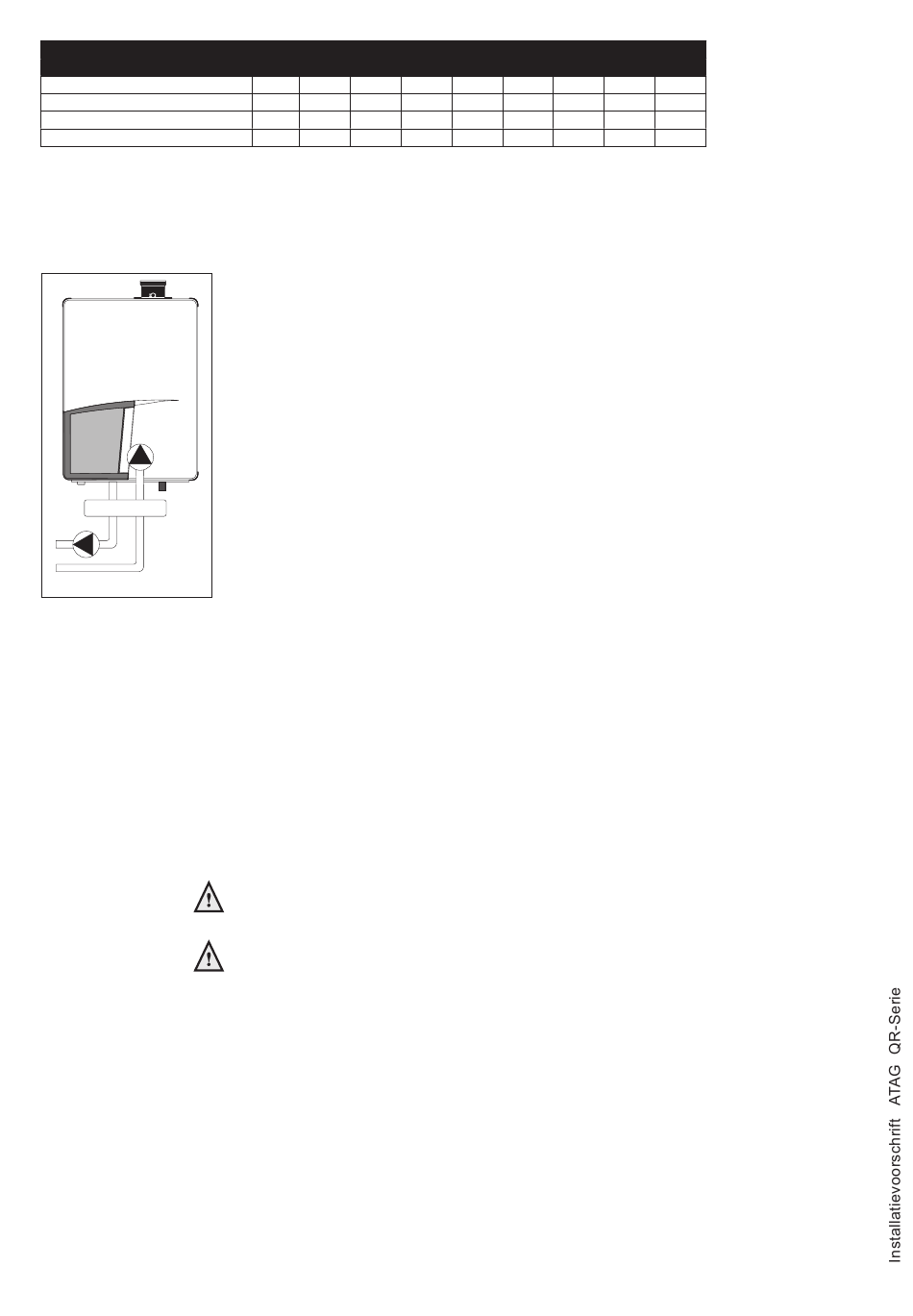

Installatieweerstand
externe installatiepomp met
open verdeler
figuur 6.1.a
Q15SR
Q25SR
Q38SR
l/min
16.5
16.5
24,0
l/h
992
992
1440
kPa
25
25
20
mbar
250
250
200
ATAG levert hiervoor de AA1OV09U Open verdeler bij het toestel. Deze wordt direct onder
de cv-ketel op de aanvoer- en retourleiding aangesloten. Levering van de secundaire
pomp door derden.
Indien de installatieweerstand hoger is dan de vermelde waarde zal de pomp op maximale
pompcapaciteit gaan draaien en de belasting aanpassen totdat een, voor de regeling
acceptabel, temperatuurverschil tussen aanvoer- en retourwater is bereikt.
Wanneer het temperatuurverschil hierna te groot blijft zal de ketel zichzelf uitschakelen
en wachten tot het te grote temperatuurverschil tussen de aanvoer en de retour weer
afgenomen is.
De regeling zal, indien een onacceptabel temperatuurverschil wordt geconstateerd,
herhaaldelijk proberen waterstroming tot stand te brengen. Lukt dit niet, dan zal de ketel
blokkeren.
Indien de installatieweerstand te hoog is, kan in combinatie met een open verdeler een
extra externe pomp in serie met de ketel worden geïnstalleerd. De voeding voor deze
externe circulatiepomp kan in de ketel op het aansluitblok (QX1) worden aangesloten,
waardoor
deze pomp op dezelfde tijdstippen schakelt als de ketelpomp.
Het maximaal opgenomen vermogen van de externe circulatiepomp mag maximaal
230W (1 Amp) zijn. De extra externe pomp moet op basis van de installatieweerstand
en benodigde flow geselecteerd worden.
De ketel is standaard voorzien van een waterfilter in de retourleiding van de ketel. Hiermee
wordt voorkomen dat eventuele vervuiling van het cv-water in de ketel terechtkomt. De
ketel is tevens voorzien van een intern overstortventiel van 3 bar. Deze is gezamenlijk
met de condensafvoer aangesloten op de afvoerconstructie naar het riool.
Indien alle, of een groot deel, van de radiatoren voorzien zijn van thermostatische
radiatorkranen, moet een drukverschilregelaar (AVDO) worden toegepast om stromings-
problemen in de installatie te voorkomen. De toegepaste drukverschilregelaar moet
dezelfde diameter hebben als de aansluitdiameter van de aanvoer- en retourleiding van de
ketel. De diameter van de leidingen tussen de ketel en de toegepaste drukverschilregelaar
mag niet verkleind worden.
De ketel is niet geschikt voor installaties die zijn uitgevoerd met "open"
expansievaten.
Toevoegmiddelen aan het water in de installatie zijn slechts toegestaan na
schriftelijke toestemming van ATAG Verwarming.
Bij het toepassen van meerdere cv-ketels in één installatie verwijzen wij u naar de sales
support van ATAG Verwarming.
Grundfos UPM2 20-70
Q51SR
Q60SR
Q25CR
Q38CR
28,1
38,1
16,5
1685
2284
992
*
*
25
*
*
250
Q51CR
24,0
28,1
1440
1685
20
*
200
*
tabel 8.1.a
31
