6.6 Warmwatervoorziening
3
1
2

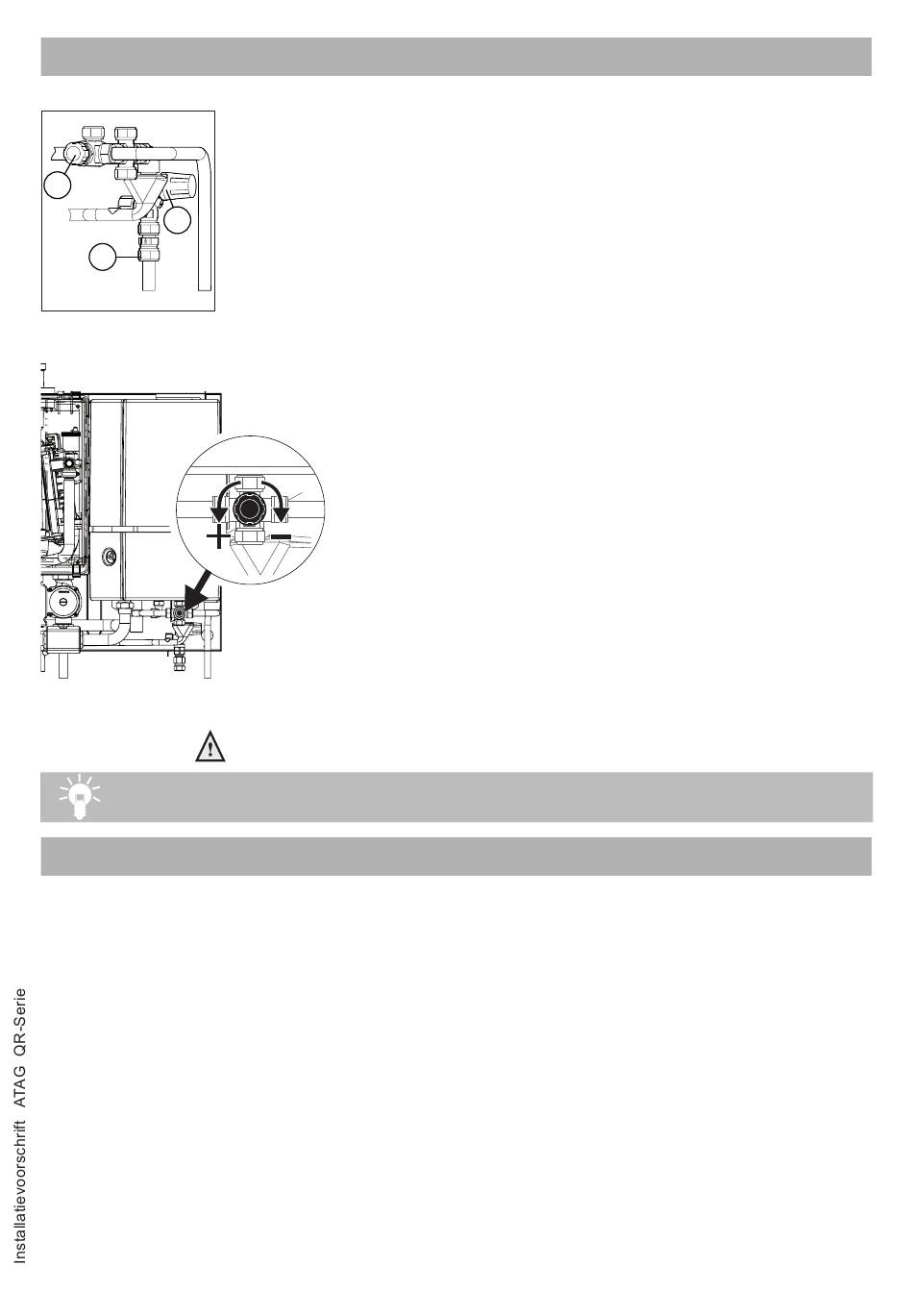

thermostatisch mengventiel,
inlaatcombinatie en
doseerventiel figuur 6.6.a
instellen thermostatisch
mengventiel
figuur 6.6.b
6.7 Zonneboiler (voorverwarmer) NZ
36
Monteer de drinkwaterinstallatie volgens de huidige regelgeving en de geldende regle-
menten van de plaatselijke drinkwatermaatschappij.
De ketelleidingen van de warmwatervoorziening moeten door middel van een knelfitting
aangesloten worden op de installatie. De ketel is voorzien van een inlaatcombinatie met
een veiligheidsventiel van 8 bar (1). Zie figuur 6.6.a. Deze is samen met de condensafvoer
en de afvoer van het cv-veiligheidsventiel (3 bar) aangesloten op één rioolaansluitleiding.
Voor de inlaatcombinatie is in de koudwaterleiding een doseerventiel (2) gemonteerd.
Het doseerventiel zorgt ervoor dat er een hoeveelheid water geleverd wordt die een
gegarandeerde temperatuur van 60°C heeft (uitgaande van een koudwatertemperatuur
van 10°C). De hoeveelheid water wordt nagenoeg niet beïnvloed door de waterdruk.
De uitstroomtemperatuur is in te stellen door middel van het thermostatisch
mengventiel (3) onder de boiler. Standaard fabrieksinstelling = 60°C.
Zie figuur 6.6.a en b.
De ketel is alleen geschikt voor het gebruik van stadswater.
Bij een waterdruk lager dan 1,5 bar adviseren wij het binnenwerk van het doseerventiel
te verwijderen.
De ATAG QR-Serie Combi is geschikt voor het aansluiten op een standaard zonneboiler
(voorverwarmer). ATAG levert hiervoor de ATAG EcoNorm
dient dan als Naverwarmer Zonneboiler (NZ). Sluit de zonneboiler aan volgens de hui-
dige regelgeving.
-
Voor aansluiting van een EcoNorm
moet een extra NZ ombouwset (AA1ZB04H) in de combiketel geïnstalleerd worden.
-
De zonneboiler en de cv-ketel moeten elk apart voorzien zijn van een inlaatcombi-
natie. Levering door derden.
Figuur 6.7.a geeft een voorbeeldaansluitschema weer van de ATAG QR Combi met een
standaard zonneboiler.
en CBSolar
II
en CBSolar
op een ATAG QR-Serie combiketel
II
II
. De cv-ketel
II
