INSTALLATIE
STOOKRUIMTE
Aanbevelingen
•
Dek nooit de ventilatieopeningen af.
•
Sla geen ontvlambare producten op in de stookruimte.
•
Sla in de buurt van de ketel geen bijtende stoffen op zoals verf,
oplosmiddelen, chloor, zout, zeep en andere schoonmaakpro-
ducten.
•
Als u een gasgeur waarneemt, mag u geen licht of vlammen
maken. Onderbreek de gastoevoer aan de meter en verwittig
onmiddellijk de bevoegde diensten.
Toegankelijkheid
De stookruimte moet groot genoeg zijn om de ketel gemakkelijk te
bereiken. Het is raadzaam de volgende minimumafstanden (mm)
rond de ketel te voorzien:
- voorzijde
500 mm
- zijkanten
100 mm
- achterzijde 150 mm
- bovenzijde 350 mm
Ventilatie
De stookruimte moet voorzien zijn van een boven- en onderverluchting
volgens de onderstaande tabel of in overeenstemming met de
geldende voorschriften.
De waarden in de onderstaande tabel voldoen aan de Belgische normen.
Ventilatie
60 N
Min. toevoer
frisse lucht min.
m
3
/h
126
Bovenverluchting
dm
2
2.11
Onderverluchting
dm
2
2.0
De andere landen moeten hun eigen wettelijke voorschriften raadplegen.
Sokkel
De sokkel waarop de ketel wordt geplaatst, moet gemaakt zijn
van onbrandbaar materiaal.
8
70 N
100 N
150
Jumbo
126
194
278
2.11
3.20
4.8
2.0
2.0
2.0
SCHOUWAANSLUITINGEN
BELANGRIJK
De installatie dient te worden uitgevoerd door
een erkende technicus in overeenstemming met de
geldende lokale normen en voorschriften.
De diameter van het schouwkanaal mag niet kleiner
zijn dan de diameter van het afvoerkanaal van de ketel.
Schouwaansluitingstype : B23
De aansluiting op de schouw gebeurt met een metalen buis, die
schuin oplopend tussen de ketel en de schouw wordt geplaatst.
Een schouwverbindingsstuk is noodzakelijk.
Het moet vlot demonteerbaar zijn om bij het onderhoud van de ketel
de verbandingskanalen te kunnen bereiken.

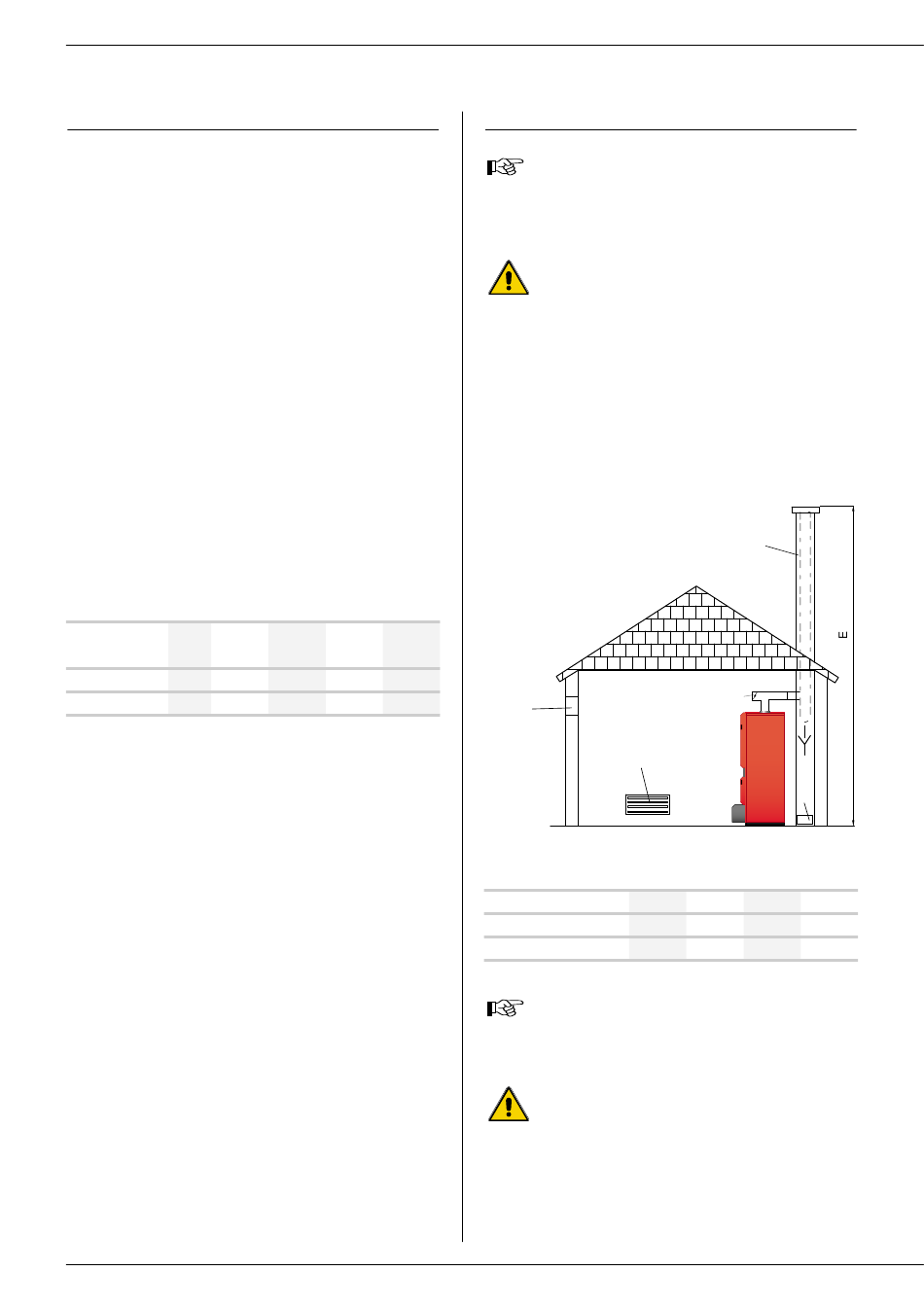

A. Bovenverluchting
B. Onderverluchting
C. Trekregelaar
D. Kijkgat
E. Hoogte van de schouwbuis
F. Schouwdiameter
A
B
Schouw
60 N
minimale Ø
E = 5 m
Ø F min. mm
189
E = 10 m Ø F min. mm
159
E = 15 m Ø F min. mm
150
Opmerking:
Daar de voorschriften van land tot land variëren, geldt
de bovenstaande tabel slechts als leidraad.
De efficiëntie van onze ketels resulteert in een
rookafvoer op lage temperatuur. Dat kan in sommige
schouwkanalen leiden tot condensatie. Om dat risico
te vermijden is het raadzaam uw schouw van een buis
te voorzien.
F
C
D
70 N
100 N
150
Jumbo
189
234
286
159
178
250
150
150
250
