VOORGEMENGDE LUCHT-GASBRANDERS
ACV BG 2000-S
Beschrijving
De branderstaaf is met een speciaal metaalweefsel bekleed (NIT),
dat niet alleen borg staat voor een opmerkelijke warmte-uitwisseling,
maar bovendien een langere levensduur garandeert.
De brander is uitgerust met één (model 60 en 70) of twee (model
100) gaskranen en een venturi. Het geheel werd door Honeywell
speciaal ontwikkeld voor voorgemengde lucht-gasbranders met lage
NOx, automatische ontsteking en vlamdetectie door ionisatie. De
druk aan de uitgang van de gasklep is gelijk aan de luchtdruk op het
smalste punt van de venturi, verminderd met de offsetinstelling. De
ventilator zuigt de verbrandingslucht aan door de venturi, waarin ook
de gastoevoer uitmond. De doorstromende lucht creëert een onderdruk
ter hoogte van de venturihals en zuigt het gas aan de uitgang van
de venturi aan. Een perfect gas-luchtmengsel passeert vervolgens
de ventilator en wordt naar de branderstaaf geleid.
Dat principe garandeert een stille en 100% veilige werking:
•
Bij luchtgebrek neemt de onderdruk in de venturi af, de gasstroom
vermindert, de vlam verdwijnt en de gaskraan wordt gesloten:
de brander is beveiligd.
•
Als de afvoer van de verbrandingsgassen wordt beperkt, daalt
ook het luchtdebiet, met dezelfde gevolgen als die welke hierboven
zijn beschreven, zodat de brander uitvalt en overschakelt op de
beveiligde modus.
•
De brander BG 2000-S op de modellen HeatMaster
100 wordt gecontroleerd door een Honeywell-module, die toezicht
houdt op de werkingsveiligheid van de brander.
De brander BG 2000-S is in de fabriek afgesteld
op aardgas.
Propaanconversie:
Verboden in België.
De conversiekit bij de brander omvat:
- Diafragma (s).
- Kenplaatje(s) propaan.
- Zelfklevers regelingen.
- Montagehandleiding.
®
60, 70 en

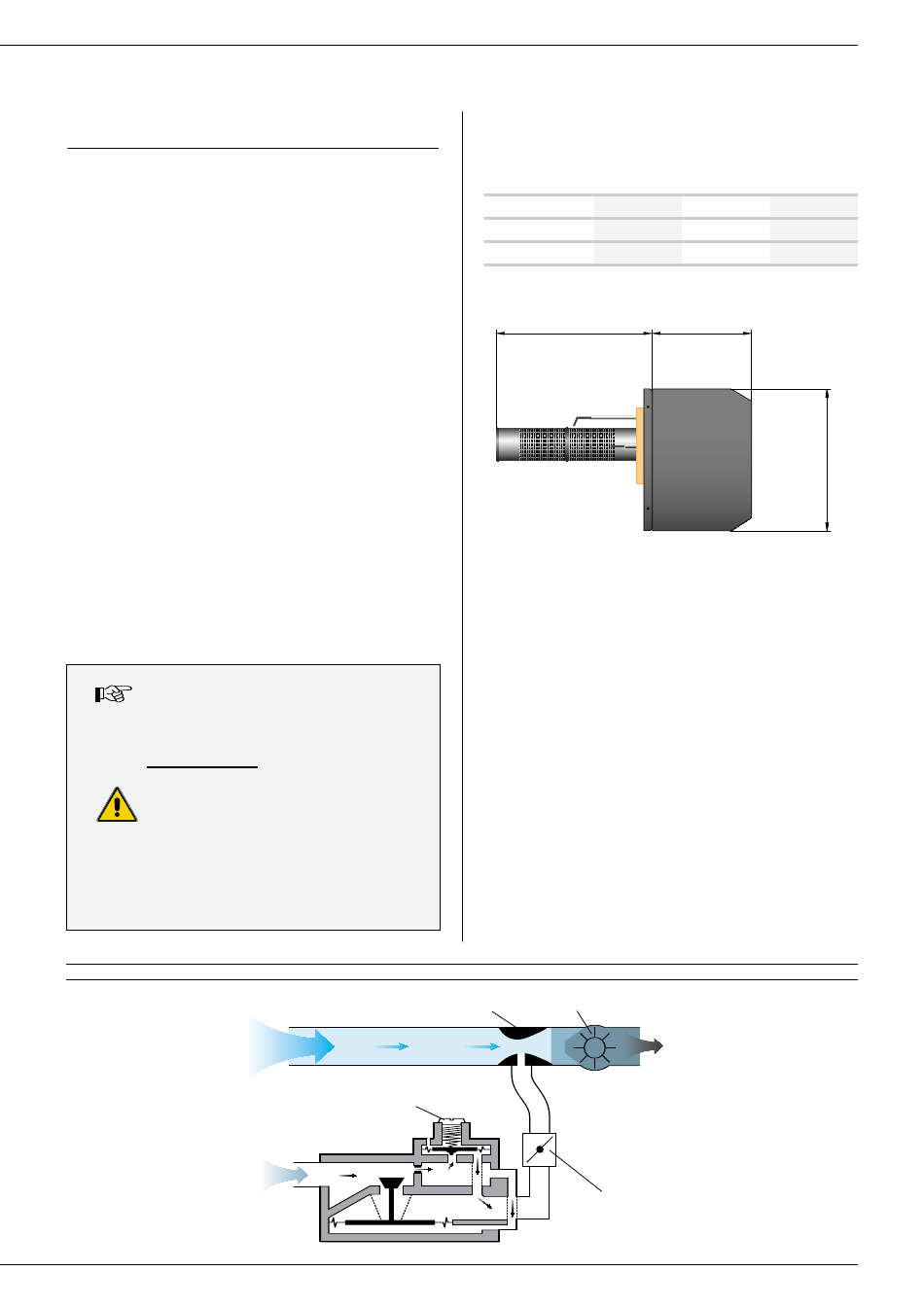

Principe van de gas-luchtmengselregeling
Lucht
Offsetregelschroef
Gas
BRANDERKARAKTERISTIEKEN
Afmetingen van de voorgemengde lucht-gasbrander
ACV BG 2000-S
Type
A
mm
BG 2000-S / 60
375
BG 2000-S / 70
375
BG 2000-S / 100
375
A
Venturi
Ventilator
Gasstroomregelschroef
B
C
mm
mm
228
248
248
342
248
342
B
C
Gas-luchtmengsel
15
