7 Installatie

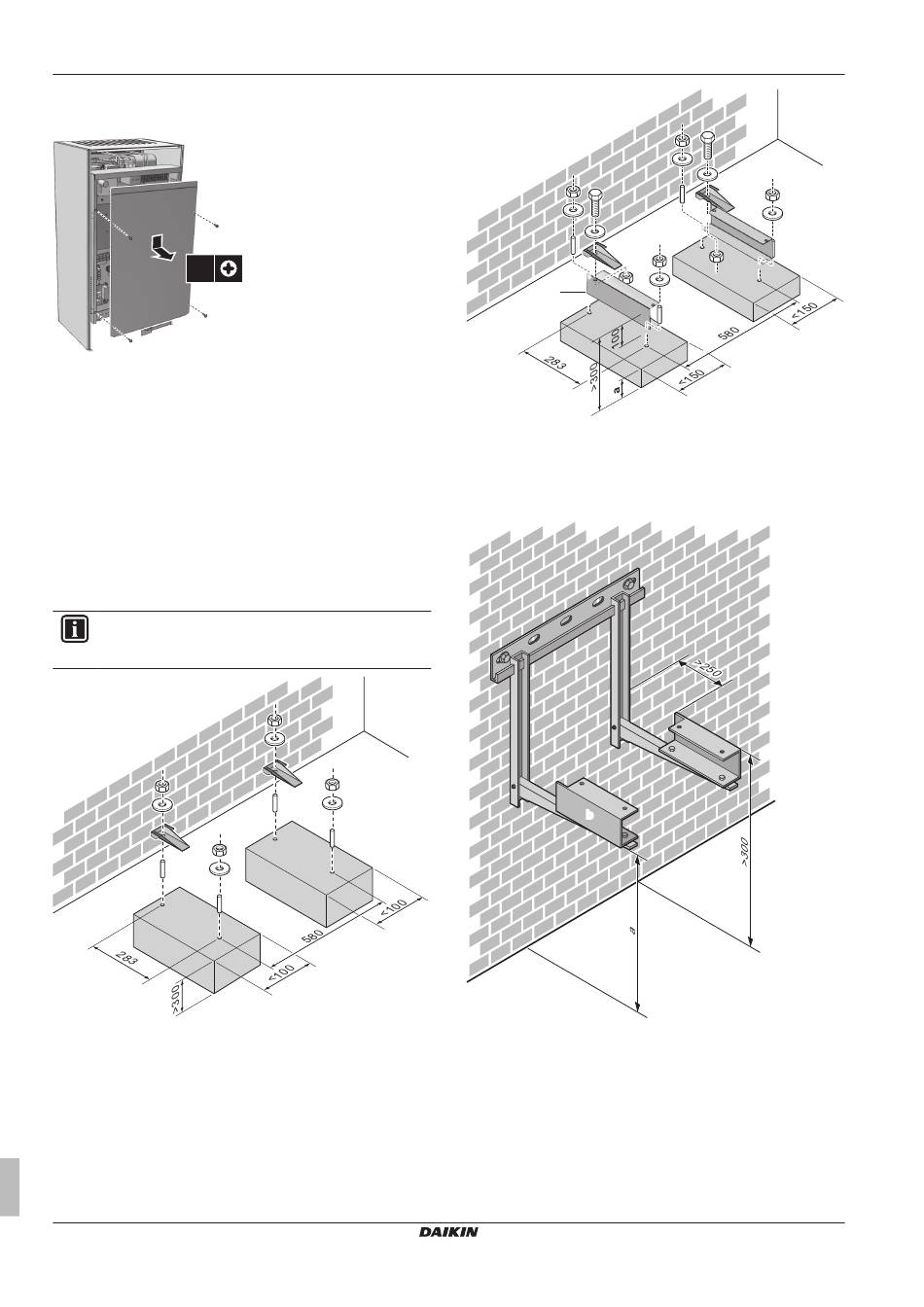

7.1.3
Het deksel van de schakelkast van de
binnenunit openen
4x
7.2
De buitenunit monteren
7.2.1
De installatiestructuur voorbereiden
Controleer de stevigheid en het vlak zijn van de grond waarop de
unit geïnstalleerd zal worden, zodat deze niet gaat trillen of lawaai
maken wanneer ze in bedrijf is.
Maak de unit stevig vast met ankerbouten zoals aangegeven op het
schema van de fundering.
Indien de unit rechtstreeks op de vloer wordt geïnstalleerd, maak
dan als volgt 4 sets klaar van M8 of M10 ankerbouten, moeren en
sluitringen (ter plaatse te voorzien):
INFORMATIE
De maximumhoogte van het bovenste uitstekend deel van
de bouten bedraagt 15 mm.
(mm)
Om zeker te zijn dat de unit goed blijft werken in gebieden waar
sneeuw kan vallen, moet een afstand van minimum 10 cm onder de
bodemplaat van de unit voorzien worden. Een voetstuk bouwen die
dezelfde hoogte heeft als de maximale sneeuwhoogte is zeker aan
te bevelen. Eveneens is het wenselijk de EKFT008CA-optie op dit
voetstuk te installeren om ervoor te zorgen dat er steeds minimum
10 cm onder de bodemplaat van de unit aanwezig is.
Uitgebreide handleiding voor de installateur
30
b
(mm)
a Maximale sneeuwhoogte
b EKFT008CA-optie
Indien de unit op draagarmen tegen de muur geïnstalleerd wordt, is
het aangewezen de EKFT008CA-optie te gebruiken en de unit op de
volgende manier te installeren:
b
(mm)
a Maximale sneeuwhoogte
b EKFT008CA-optie
ERLQ004~008CAV3 + EHBH/X04+08CA
Daikin Altherma - Lage Temperatuur Split
4P313774-1C – 2012.11
