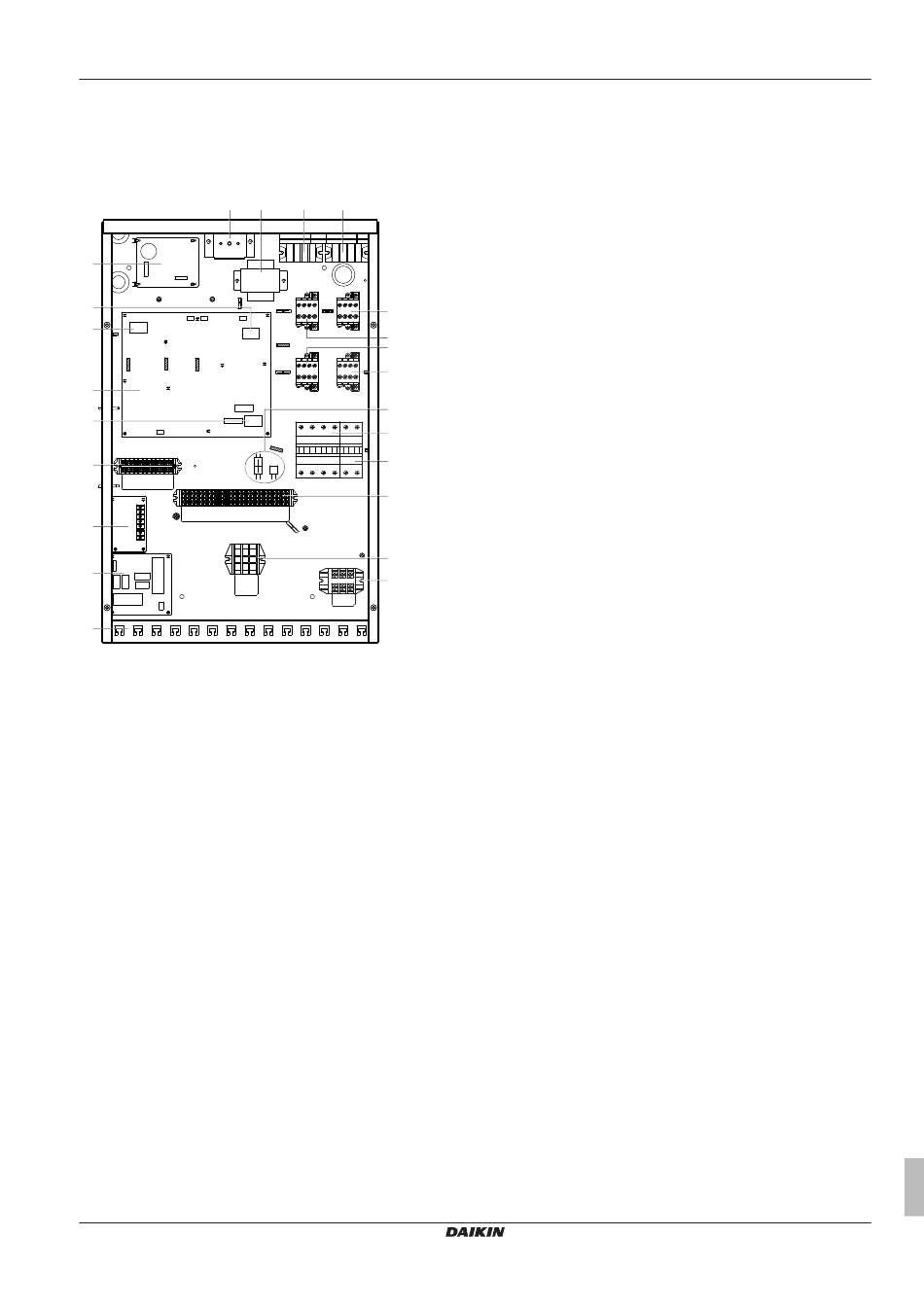

Onderdelen: Schakelkast (binnenunit)
b
Q1L
A7P
a
TR1
t
s
X9A
FU1
A1P
r
q
X13A
p
X6Y
X6YA
X5M
X2M
o
n
X1M
m
a Printplaat A7B van de pomp (printplaat van de inverter)
b Thermische beveiliging Q1L back-upverwarming
c Transformator TR1
d Aansluitklemmen voor back-upverwarming X6M/X7M (alleen
*9W-modellen)
e Schakelcontacten K1M, K2M en K5M voor back-upverwarming
f Schakelcontact K3M boosterverwarming
g Connectoren X6YA/X6YB/X6Y
h Stroomonderbreker F1B back-upverwarming
i Stroomonderbreker F2B boosterverwarming. (Alleen voor
installaties met tank voor warm tapwater)
j Aansluitklemmenstrook X2M (hoge spanning)
k Aansluitklemmenstrook X3M. (Alleen voor installaties met tank
voor warm tapwater)
l Aansluitklemmenstrook X1M (naar buitenunit)
m Bevestigingen voor kabelbinders
n Digitale I/O-printplaat A4P (alleen voor installaties met solarkit
of kit met digitale I/O-printplaat)
o Vraag-printplaat voor vermogenbeperking
p Aansluitklemmenstrook X5M (laagspanning)
q Contactvoetje X13A, ontvangt de K3M-connector. (Alleen voor
installaties met tank voor warm tapwater)
r Hoofdprintplaat A1P
s Contactvoetje X9A, ontvangt de thermistorconnector. (Alleen
voor installaties met tank voor warm tapwater)
t Printplaatzekering FU1
ERLQ004~008CAV3 + EHBH/X04+08CA
