• De buitenunit is gevuld met koelmiddel.
• De koelmiddelleiding kan langs de volgende zijde uit de unit worden genomen.
Linkerzijde, rechterzijde, achterzijde, onderzijde
U moet zelf beslissen via welke zijde u de koelmiddelleiding uit de unit wil nemen.

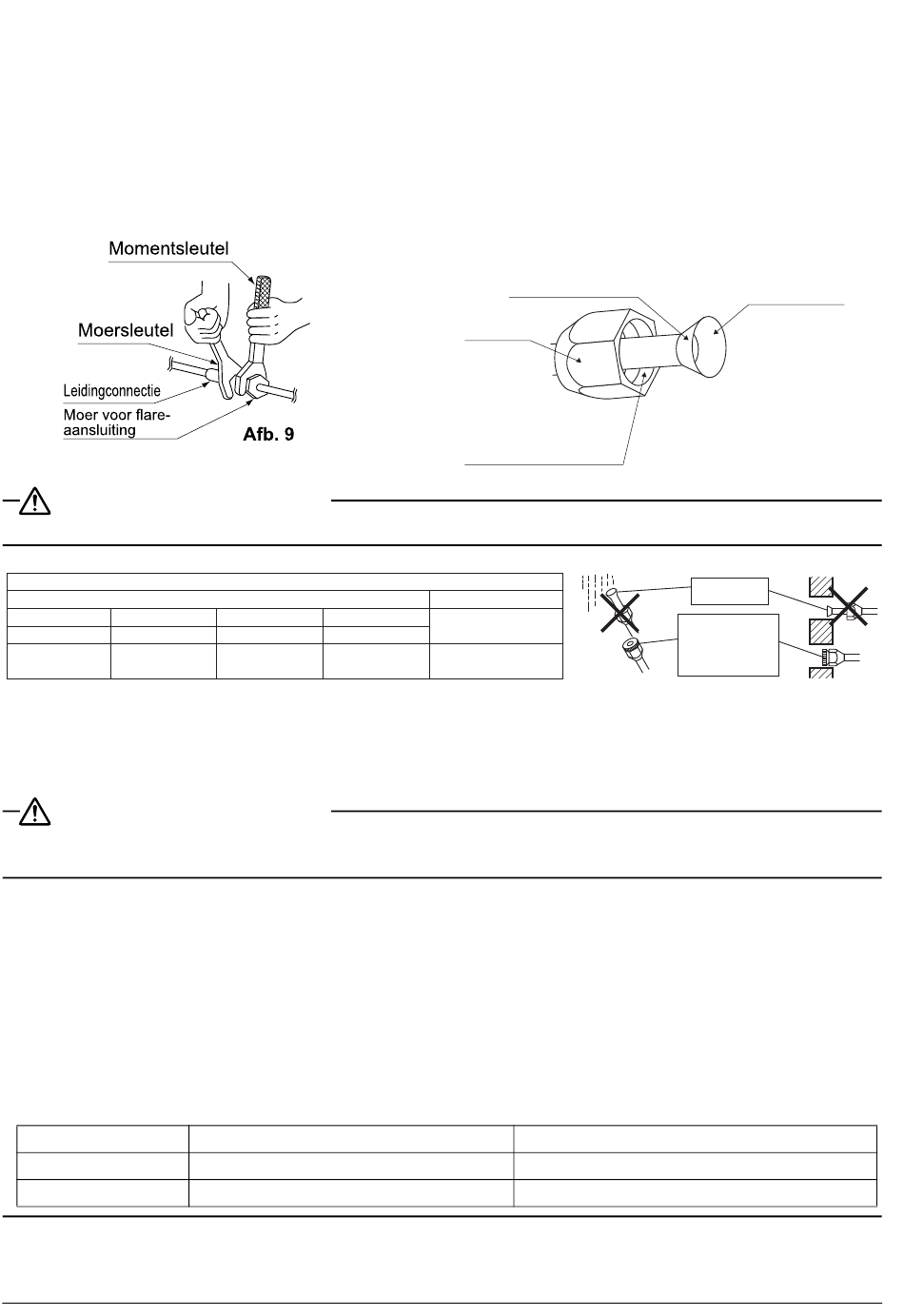

• Maak de verbindingen altijd met een steeksleutel en een momentsleutel, zoals is weergegeven in de
afbeelding, wanneer de leiding worden bevestigd op/losgekoppeld van het apparaat. (Zie Afb. 9)
* Wanneer u een ander instrument dan een steeksleutel gebruikt, kan de kop van de flaremoer beschadigd
raken wat tot gaslekken kan leiden ten gevolge van een slechte afdichting.
• Als u de flensmoer aansluit, breng dan ester- of etherolie aan op de binnenkant van het flensgedeelte en
draai de moer 3-4 keer rond met de hand voor u ze vastschroeft. (Zie Afb. 10)
VOORZORGSMAATREGELEN
Let op dat u de tromp niet beschadigt.
Klasse 20, 25, 35
Klasse 50, 60
3/8"
1/2"
32,7-39,9 N • m
49,5-60,3 N • m
(330-407 kgf • cm)
(505-615 kgf • cm)
Voorzichtig met deze leidingen
1. Zorg ervoor dat er geen stof en vochtigheid in de buis via het open uiteinde kunnen binnendringen.
2. Alle bochten in de leidingen dienen zo soepel mogelijk gemaakt te worden. Gebruik een buisbuiger
om bochten te maken.
VOORZORGSMAATREGELEN
Wanneer de verbinding te strak wordt aangedraaid, kan deze beschadigen en lekkage van koelmiddel
veroorzaken.
Wanneer u geen moersleutel hebt, gebruikt u Tabel 2 als referentie.
Wanneer u de flaremoer blijft aandraaien met een steeksleutel, is er een punt waarop het
aandraaimoment plots toeneemt.
Draai de flaremoer vanaf dat punt verder aan onder de onderstaande hoek. (Zie Tabel 2)
Controleer na het werk altijd of er geen lekken zijn.
Wanneer u de moer niet aandraait volgens de vermelde instructies (wanneer ze te los is aangedraaid),
kan het koelmiddel gaan lekken (trage lekken) en met een mogelijke slechte werking van het systeem tot
gevolg (zoals onvoldoende koeling of verwarming).
Tabel 2
Leidingdiameter
Ø9,5 mm (3/8")
Ø15,9 (5/8")
12
Aanhaalkoppel wartelmoer
Gaszijde
Klasse 71 R410A
Klasse 71 R32
1/2"
49,5-60,3 N • m
61,8-75,4 N • m
(505-615 kgf • cm)
(630-770 kgf • cm)
Aantal graden doordraaien
60 à 90 graden
30 à 60 graden
Breng geen koelolie
aan op de buitenkant.
Voor verbrede
uiteinden
bedoelde moer
Smeer geen koelolie op de getrompte
moer om te vermijden dat deze met
een te groot aanhaalmoment wordt
vastgedraaid.
Vloeistofzijde
1/4"
5/8"
14,2-17,2 N • m
(144-175 kgf • cm)
Aanbevolen armlengte van gereedschap
[Olie aanbrengen]
Afb. 10
Vergeet geen
dop te plaatsen.
Regen
Als er geen flensdop
beschikbaar is, dek
de trompopening dan
af om vuil of water
buiten te houden.
Circa 200 mm
Circa 300 mm
Smeer koelolie
op de binnenkant
van de tromp.
