‹Methodes om de bedrading tussen binnen- en buitenunits, aardleiding en de bedrading van de
afstandsbediening aan te sluiten›
• Verwijder het deksel van de regelkast en de leidinghouder zoals getoond in Afb. 29 en sluit de draden met
overeenstemmende nummers aan op het aansluitingenblok (X2M: 3P) aan de rechterzijde van de unit.
Klem de aardingskabel stevig vast op de aardingsklem. Voer de draad daarbij in de unit via het daartoe
voorziene gat, en breng samen met de aardingskabel via de klem (8).
• Sluit de bedrading van de afstandsbediening (ter plaatse te voorzien) aan op de aansluitingspunten P
P
(geen polariteit) van het aansluitingenblok (X1M: 4P) en leid de bedrading naar de buitenkant van de
2
unit via de route getoond in Afb. 31.
• Breng de draad van de afstandsbediening aan in de leidingopsluitplaat.
• Leg de laagspanningsdraden (bedrading afstandsbediening) minstens 50 mm weg van de
hoogspanningsdraden (verbindingsbekabeling tussen de binnen- en buitenunits) en de
aardingskabe zodanig dat ze niet door dezelfde plaats lopen. (Zie Afb. 31)
Bedrading voor
hoge spanning
en aardingsdraad
• Breng de elektrische draden zodanig aan dat ze het deksel van de regelkast niet omhoog kunnen duwen. Let
ook op dat de draden niet gaan klemmen tussen de eenheid en het deksel wanneer u het deksel vastmaakt.
(Als de elektrische draden gaan klemmen of het deksel komt omhoog, dan kan dit elektrische schokken of
brand tot gevolg hebben.)
• Voer de onderlinge verbindingsbekabeling en de aardingskabels via de binnenkant van de
leidingopsluitplaat. Vergrendel de verbindingsbekabeling tussen de units en de aardingskabel aan de
leidingopsluitplaat. Houd de extra kabels netjes op een plaats getoond in de Afb. 30. Anders kunnen de
draden in contact komen met andere onderdelen zoals de ventilator en kan de binnenunit beschadigd raken.
• Om te voorkomen dat kleine dieren naar binnen dringen, sluit u het doorvoergat van de leidingen af met
stopverf of warmte-isolatiemateriaal (niet meegeleverd) zodat er geen opening achterblijft. (Als kleine dieren,
zoals insecten, in de unit binnendringen, kunnen ze kortsluiting in de controle-eenheid veroorzaken.)
VOORZORGSMAATREGELEN
Gebruik ronde aansluitklemmen voor aansluiting op het klemmenblok van de voedingsbedrading. (Zie Afb. 32)
Indien dit door omstandigheden niet mogelijk is, volg dan zeker de volgende richtlijnen.
• Sluit geen kabels met verschillende kabeldiktes op dezelfde voedingsaansluiting aan.
(Loszittende draden in een aansluitklem kunnen oververhitting veroorzaken.) (Zie Afb. 33)
• Zorg er bij het bedraden voor dat de voorgeschreven draden worden gebruikt. Zet de draden ook vast
zodat er geen externe kracht op de klemmen kan worden uitgeoefend.
Nederlands
Klemmenblok
(X2M: 3P)
Bedrading voor
lage spanning

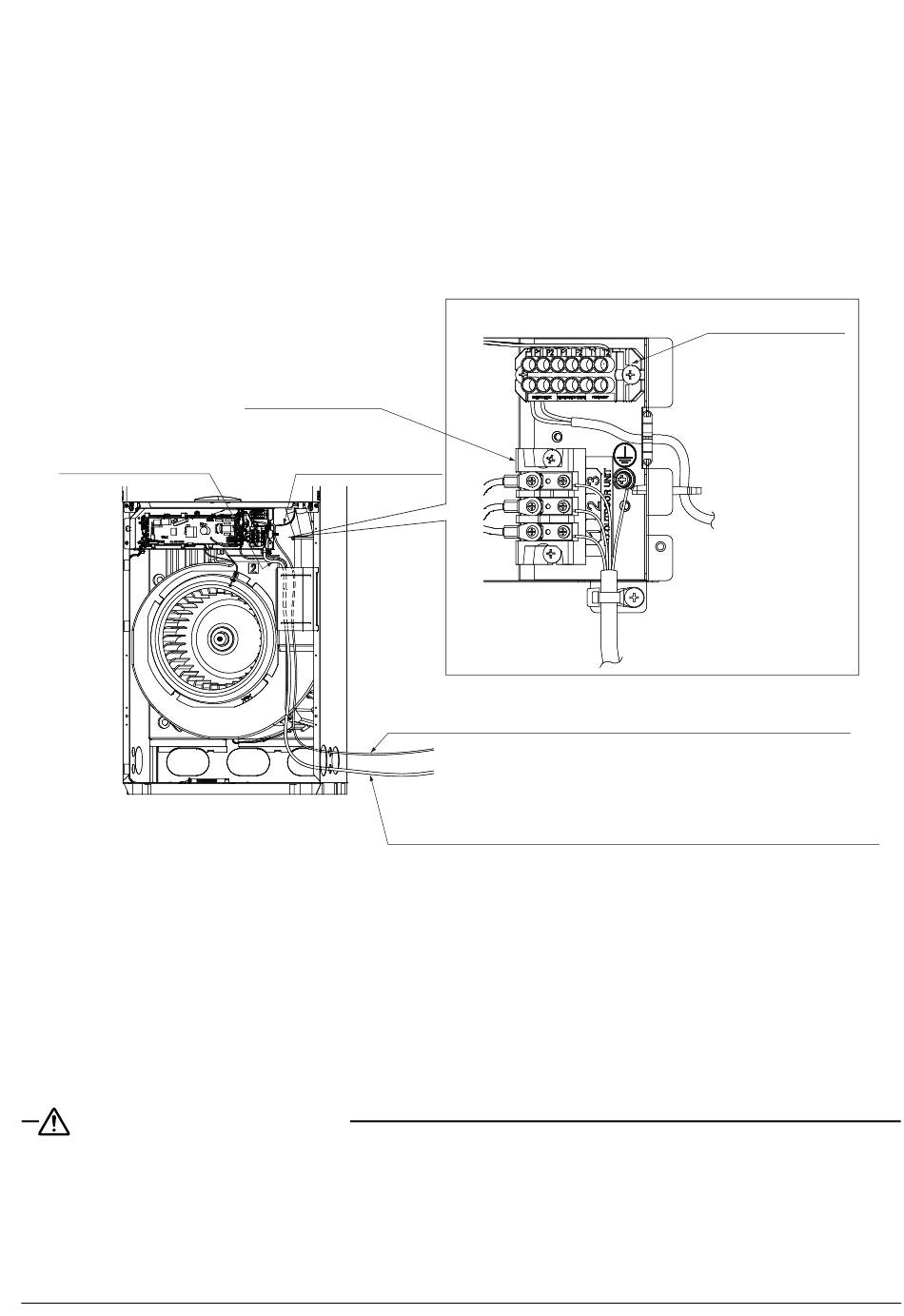

Afb. 31
Leid de bedrading voor lage spanning door de
rechterzijde van de leidingen tot aan de bovenste
opening aan de rechtse (linkse) plaat.
Leid de bedrading voor hoge spanning en de aardingsdraad door
de linkerzijde van de leidingen naar de onderste opening aan de
rechtse (linkse) plaat en installeer daarbij de meegeleverde bus (4).
en
1
Klemmenblok
(X1M: 4P)
23
