Functie "Pauze"
Bedrijfsmodus "Extern contact"
Bedrijfsmodus "Analoog"
Bedrijfsmodus "Externe doseercapaciteit"
9.2.3 Stekkeraansluiting "Niveauschakelaar"
9.2.3.1
Zuiglans met 2-traps niveauschakelaar
1
P_BE_0016_SW

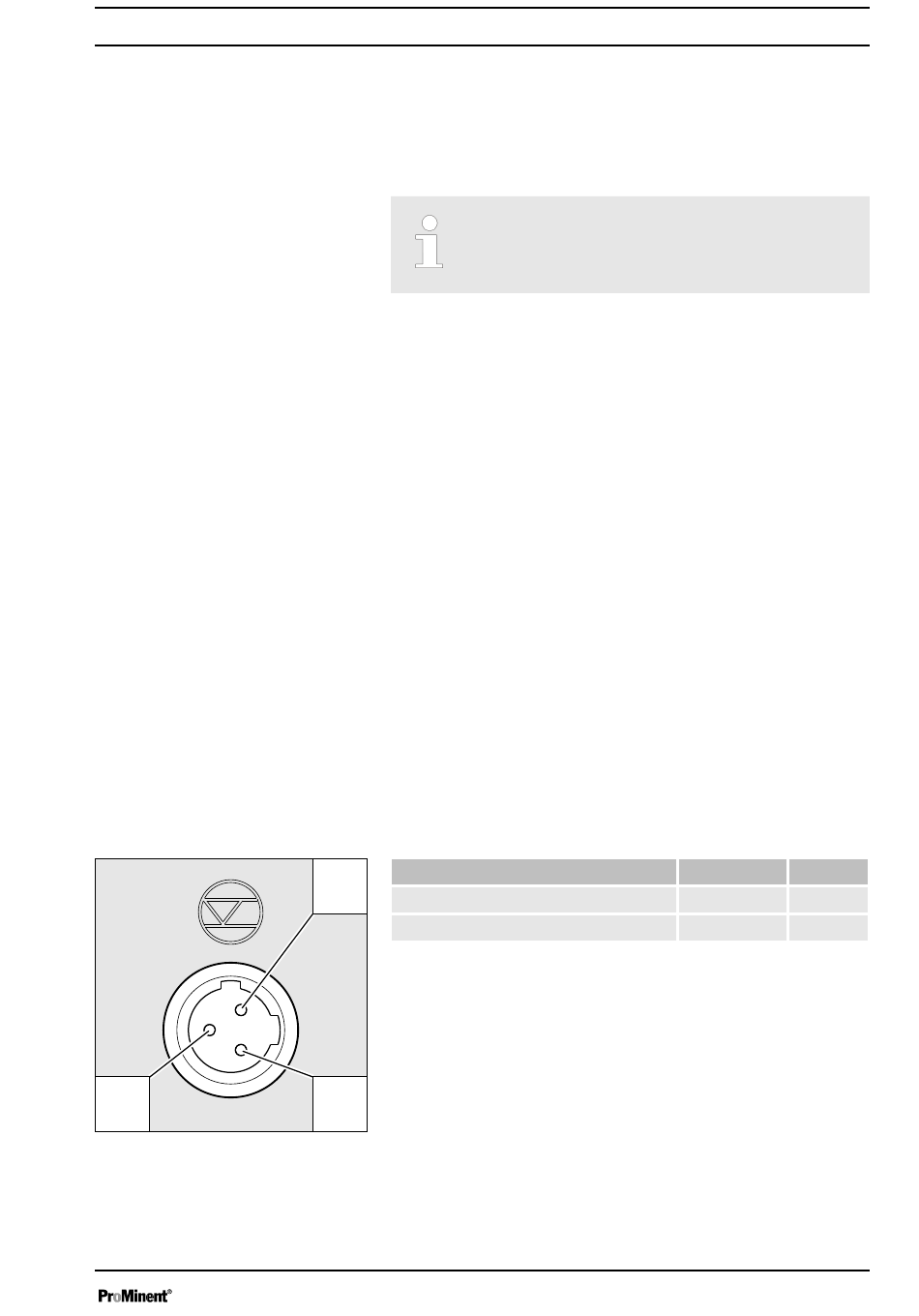

Afb. 15: Toewijzing bij de pomp
De pomp werkt, als:
pin 1 en pin 4 met elkaar zijn verbonden en de kabel is aangesloten.
n
er geen kabel is aangesloten.
n
De pomp werkt niet, als:
pin 1 en pin 4 open zijn en de kabel is aangesloten.
n
Fouten bevestigen via „Pauze"
Bepaalde fouten met verplichte bevestiging kunnen ook
via „Pauze" worden bevestigd in plaats van via het
clickwheel.
De pomp maakt één of meerdere omwentelingen, als:
pin 2 en pin 4 minimaal 20 ms met elkaar worden verbonden. Hierbij
n
moeten ook pin 1 en pin 4 met elkaar zijn verbonden.
De doseercapaciteit, resp. het toerental van de pomp, kan via een stroom‐
signaal worden aangestuurd. Het stroomsignaal moet worden gegeven
tussen pin 3 en pin 4.
Bovendien moeten pin 1 en pin 4 met elkaar zijn verbonden.
De pomp werkt met een vooringestelde doseercapaciteit, als:
pin 5 en pin 4 met elkaar worden verbonden. Hierbij moeten ook pin 1
n
en pin 4 met elkaar zijn verbonden. Vanuit de fabriek is de externe
doseercapaciteit ingesteld op de maximale doseercapaciteit.
Het is mogelijk een 2-traps niveauschakelaar met voorwaarschuwing en
einduitschakeling aan te sluiten of een zuiglans met continue niveaume‐
ting.
Elektrische interface
Informatie
3
Spanning bij open contacten
Ingangsweerstand
Aansturing via:
Potentiaalvrij contact (belasting: 0,5 mA bij 5 V) of
n
Halfgeleiderschakelaar (restspanning < 0,7 V)
n
2
Installeren, elektrisch
Waarde Eenheid
5 V
10 kΩ
33
