RolloTec
RolloTec windsensor en interface opbouw
(1) Windmeter-interface
(2) Test-LED
(3) Schroeven deksel behuizing

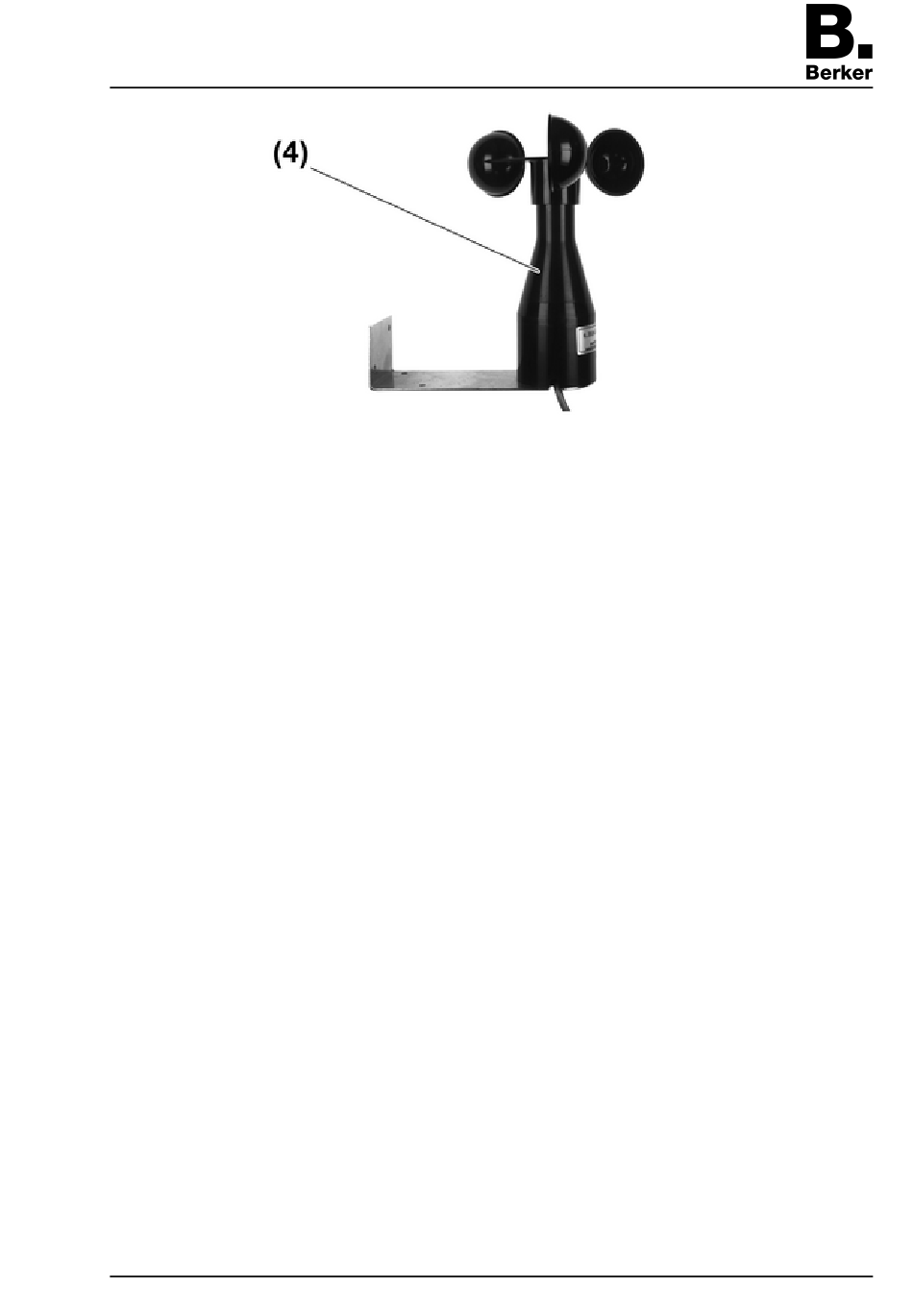

(4) Windsensor
3 Functie
Bedoeld gebruik
-
Windmeter-interface en windmeter zijn bedoeld ter bescherming van een zonwering tegen
beschadiging door harde wind. De zonwering wordt in een veilige eindstand gebracht en
daar vergrendeld, tot de ingestelde windwaarde weer wordt onderschreden.
-
De windmeter-interface wordt in combinatie met een jaloezie-element of binaire ingangen
van het KNX-systeem gebruikt.
-
Opbouwapparaten voor buitenmontage
Producteigenschappen
-
Registratie en verwerking van windsnelheden
-
8 windsterkten instelbaar
-
Windalarm wordt 15 seconde na het overschrijden van de ingestelde windkrachtdrempel-
waarde gegeven.
-
Testbedrijf voor functionele controle
4 Informatie voor elektromonteurs
4.1 Montage en elektrische aansluiting
Windmeter aansluiten en monteren
o
De windmeter op het dak of de muur monteren. Deze moet worden aangebracht op een
positie die geschikt is voor windkrachtmeting.
Niet op windstille plaatsen monteren (afbeelding 2), let op een goede positie.
o
Windmeter op de klemmen "+" en "-" (7) van de windmeter-interface aansluiten. Daarvoor
een afgeschermde kabel gebruiken. Aanbeveling: JY-ST-Y 2x0,6.
i Sensorkabels geleiden laagspanning SELV conform IEC 60364-4-41. Bij aansluiting van
de windmeter op veilige scheiding t.o.v. andere circuits letten.
82523831
97-09493-000
Afbeelding 2
Seite 2/6
10.05.2012
