RolloTec windsensor en interface opbouw
Windmeter-interface aansluiten
GEVAAR!
Elektrische schok bij aanraken van onderdelen die onder spanning staan.
Elektrische schokken kunnen dodelijk letsel tot gevolg hebben.
Voorafgaand aan werkzaamheden aan het apparaat alle bijbehorende installa-
tieautomaten vrijschakelen. Spanningvoerende delen in de omgeving afdekken!
o
Deksel behuizing van de windmeter-interface afnemen door de twee schroeven (3) af te
nemen.
o
Bij kabelinvoer aan de achterzijde de rubberen dichting (6) doorbreken en de kabel invoe-
ren (afbeelding 3).
o
Apparaat met twee schroeven (10) bevestigen. Schroeven en pluggen zijn meegeleverd.
o
Kabels aansluitbehuizing invoeren en conform aansluitschema aansluiten (afbeelding 4).
o
Wanneer meerdere installatieautomaten gevaarlijke spanningen aan het apparaat of de
last leveren, de installatieautomaten koppelen of met een waarschuwing zodanig belette-
ren, dat vrijschakelen is gewaarborgd.
i De klemmen 1 en 2 zijn bedoeld als verdeelklemmen en zijn intern in het apparaat niet
aangesloten. Deze kunnen bijv. voor een verwarmde windmeter (toebehoren) worden ge-
bruikt.
i De verdelerklem (5) is bedoeld voor aansluiting van de randaarde.
82523831
97-09493-000

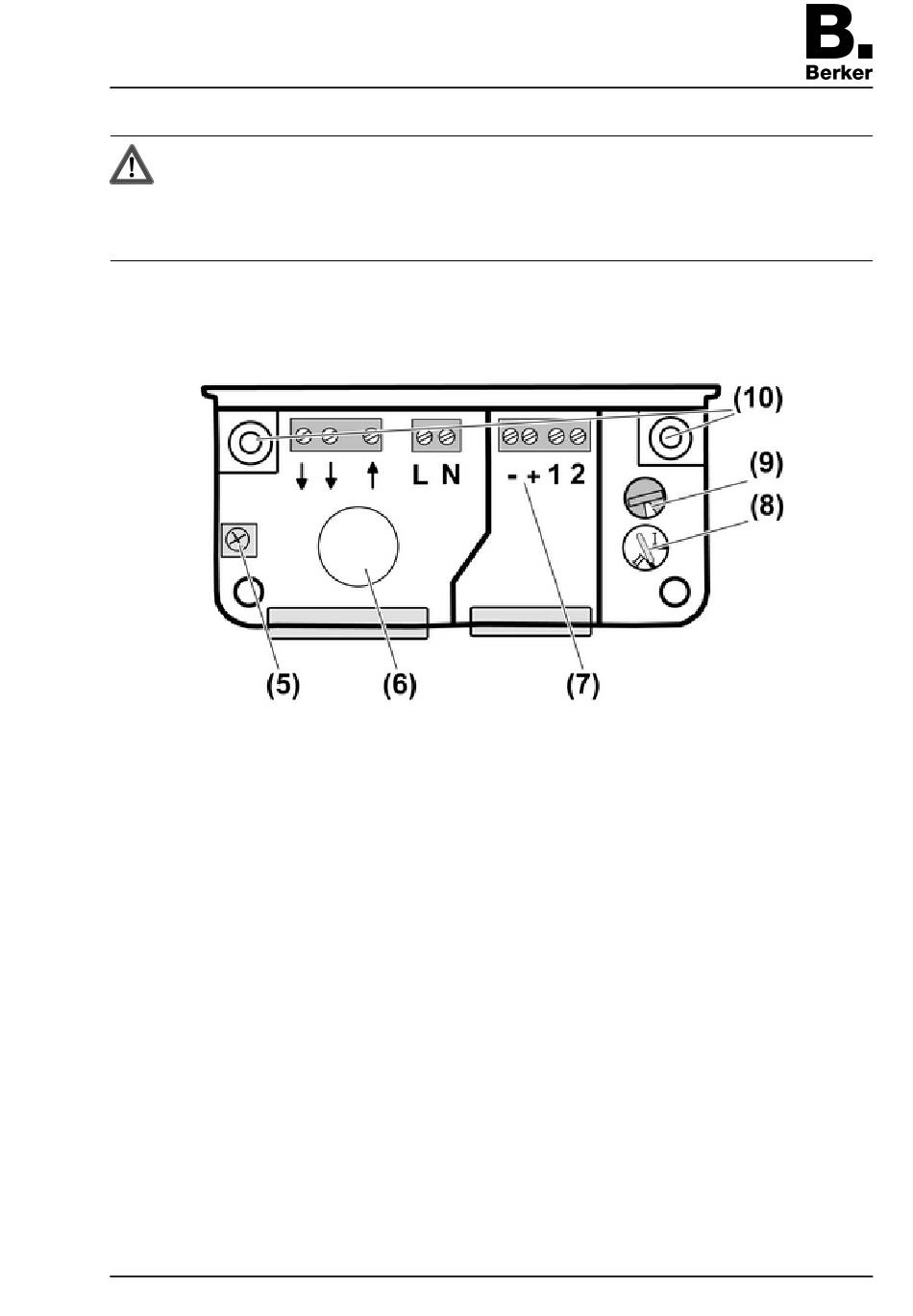

Afbeelding 3: Aansluitruimte windmeter-interface
