I
NSTALLATIE
nl
2.10
Het toestel afwerken
nl-52

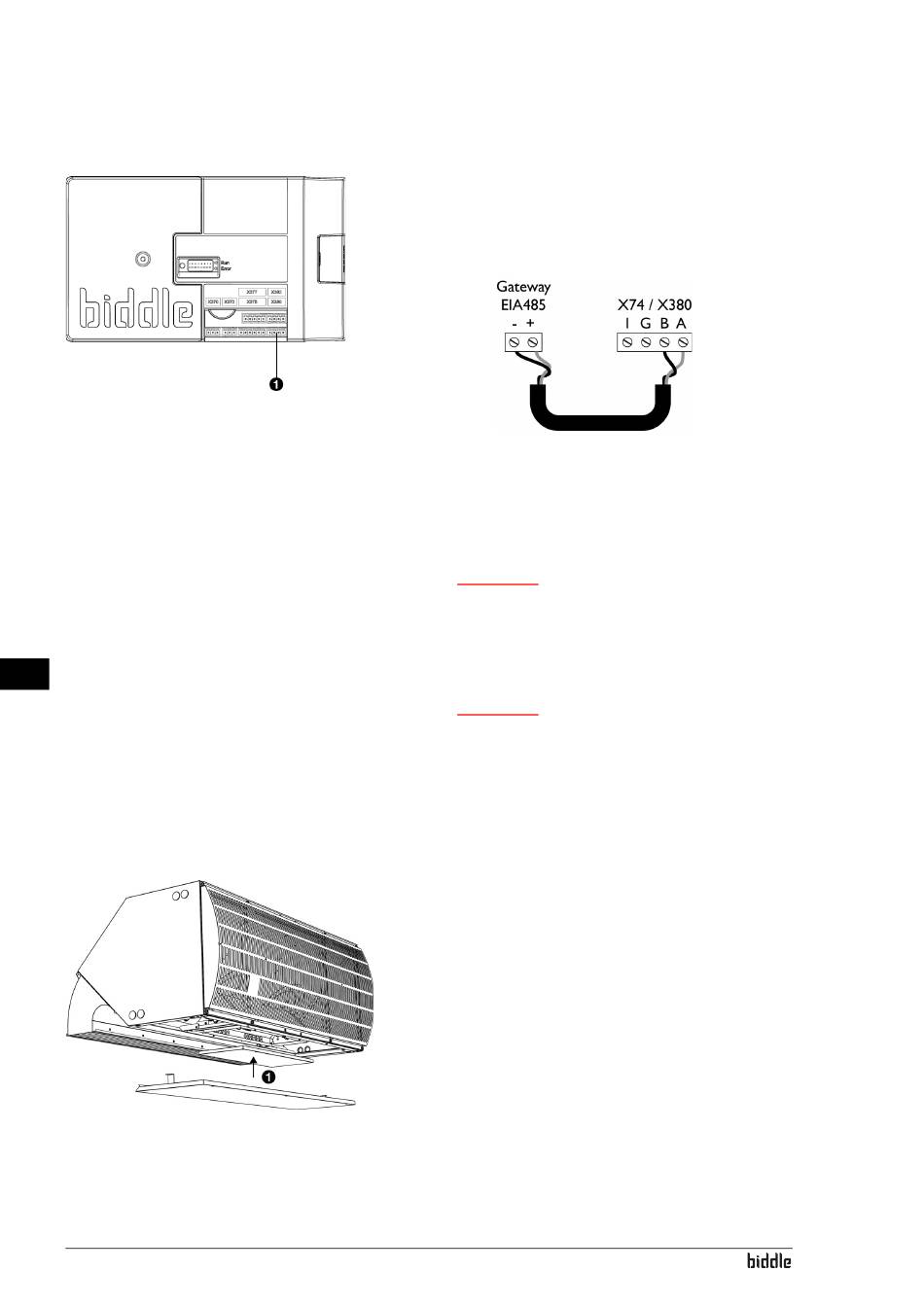

2. Sluit de kabel aan op het toestel, volgens het meegele-
verde aansluitschema:
In geval van BACnet: Gebruik onderstaand schema.
-
Leid de kabel in de elektronische behuizing.
-
Sluit de kabel aan op aansluiting X380 1 van de bestu-
ringsprint van het toestel.
Opmerking:
n
Sluit eventueel een 120 Ohm weerstand aan voor
een meer betrouwbaar signaal. Plaats hiertoe een
brug tussen posities 1 en B van aansluiting X382 op
de besturingsprint in het toestel.
Opmerking:
n
Het b-touch bedieningspaneel is niet meer nodig voor
de bediening. Na het doorlopen van de installatie-
gids kan het worden verwijderd. Bewaar het wel om
instellingen nog te kunnen aanpassen.
Bij toestellen met een besturingsprint:
1. Plaats de deksel terug op de behuizing van de elektronica
en draai de schroeven 1 vast.
I
-
NDUSTRIE
LUCHTGORDIJN
