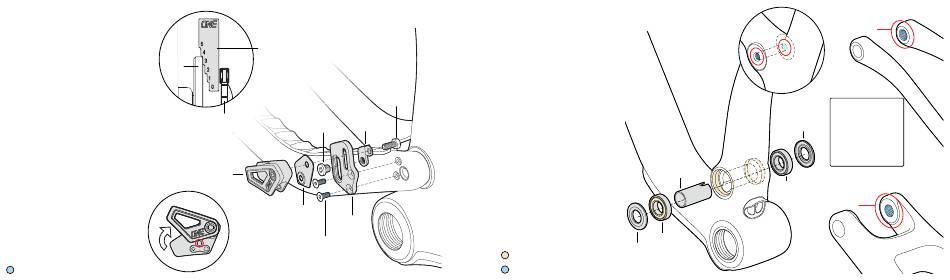

DE KETTINGGELEIDER INSTALLEREN
1. Maak de achterplaat van de kettinggeleider
vast aan de achterkant van de
kettinggeleiderbeugel met behulp van de
Ketting-
bevestigingsmoer voor achterplaat. Breng
geleider-
deze tijdelijk in de hoogste positie aan.
beugel
2. Breng Loctite 243 aan op de M4x10 mm
bevestigingsmoeren. Installeer de
kettinggeleiderbeugel op de achterbrug.
Draai aan tot 3 N·m.
3. Met het crankstel en de ketting geïnstalleerd,
gebruik het vulringblokje om het vereiste
aantal vulringen te bepalen. Het cijfer dat op
het vulringblokje wordt aangegeven, is het
aantal vulringen dat nodig is om achter de
kettinggeleider te installeren.
4. Bevestig de kettinggeleider en het vereiste aantal
vulringen aan de kettinggeleiderbeugel met
behulp van de zeskantmoer. Draai aan tot 3 N·m.
5. Draai de buitenste helft van de kettinggeleider
omhoog om toegang tot de bevestigingsmoer
voor achterplaat te krijgen.
6. Draai de bevestigingsmoer voor achterplaat
door het gat in de binnenste helft van de
kettinggeleider los. Met de inbussleutel nog
steeds op zijn plaats, stel de uiteindelijke
hoogte van de kettinggeleider in door de
bevestigingsbout voor achterplaat te laten
zakken totdat de inbussleutel de bovenkant
van de ketting aanraakt. Draai aan tot 3 N·m.
Loctite
9
Vulringblokje
M5x12
zeskantbout
Kettingblad
Kettinggeleider
Achterplaat
m/ketting
Achterplaat
Bevestigingsbout
Ketting-
geleider
Draai de
Vulringen
buitenste
x5
helft van de
Ketting-
kettinggeleider
geleider-
omhoog om
beugel
M4x10 mm
toegang tot de
Bevestigingsbouten
bevestigingsmoer
x2 - breng Loctite
voor achterplaat
243 aan op de
te krijgen.
schroefdraad
DE ACHTERBRUG MONTEREN
1. Breng een laagje vet aan in de voorziene
Breng Loctite
ruimtes voor de hoofdlager op de
243 aan op de
zadelbuis boven de trapas.
schroefdraad in
de bovenbuis voor
2. Lagers die een gesplitste afstandhouder
de zadelbuis.
gebruiken moeten in de juiste volgorde
geïnstalleerd worden. Installeer eerst
de lager aan aandrijfzijde en breng deze
helemaal in het frame/de koppeling aan.
Installeer dan de gesplitste afstandhouder
en de lager aan niet-aandrijfzijde.
3. Installeer de hoofdpivotlager aan
aandrijfzijde met een lagerpers.
4. Installeer de gesplitste afstandhouder
voor de hoofdpivotas met de splitsing
richting de aandrijfzijde van de fiets
gericht. Duw de hoofdpivotlager aan niet-
Hoofdpivotas
aandrijfzijde naar binnen met behulp van
Gesplitste
een lagerpers. Gebruik tijdens de installatie
afstandhouder
een gereedschap dat de gesplitste
afstandhouder op één lijn met de binnenste
loopvlakken van de lager houdt.
5. Breng vet aan op de hoofdpivotlagers en
installeer de stofbeschermers.
6. Breng Loctite 243 aan op de schroefdraad
in het frame en de achterbrug, zoals
Hoofdpivot
weergegeven.
6902
30 mm
afgedichte
Vet
Stofbeschermer
lager
(15x28x7 mm)
Loctite
Breng Loctite 243
aan op de bovenste
schroefdraad aan
aandrijfzijde
MEDEDELING: Bij het
induwen van lagers,
ondersteun altijd het
30 mm
frame aan de andere
Stofbeschermer
kant met behulp van
gereedschap om
het frame of andere
componenten niet te
beschadigen.
Breng Loctite
243 aan op
Hoofdpivot
onderste
6902
schroefdraad
afgedichte
aan aandrijfzijde
lager
10
