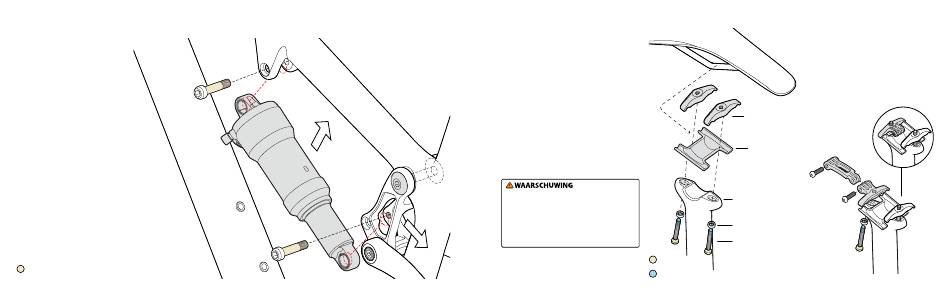

DE ACHTERDEMPER INSTALLEREN
1. Breng smeer op de schroefdraad van
de bevestigingsbouten voor demper
aan.
2. De ZFS-5 maakt gebruik van een flex-
stay veringssysteem. De achterbrug
moet met de hand achteruit worden
geduwd om de gaten op één lijn te
brengen en de demperbevestigingen
aan te brengen.
3. Breng de achterdemper (met
het luchtreservoir richting de
balhoofdbuis van het frame gericht)
omhoog in de twee montagepunten
op het frame en breng de
bevestigingsbouten voor demper
vanaf de niet-aandrijfzijde aan.
4. Draai de bevestigingsbouten voor
demper aan tot 20 N·m.
OPMERKING: Zie 'Bijlage: Achtervering
instellen' in deze handleiding
voor algemene instructies voor het
instellen van de demper. Raadpleeg
de gebruiksaanwijzing van de
demperfabrikant die met de ZFS-5 is
meegeleverd voor specifieke instructies
over het instellen en afstellen van de
achterdemper.
Vet
15
DE CERVÉLO SP29-ZADELPEN MONTEREN
1. Breng een dun laagje montagepasta voor carbon
aan op de bovenzijde van de zadelpen. Zorg dat het
gebied rond de aanpassingsgleuven goed wordt
gesmeerd.
2. Lokaliseer de zadelrails tussen de dwarsverbinders
en de onderkant van de zadelklem, en plaats deze
op de zadelpen.
3. Zorg dat er Loctite 243 is aangebracht op de
schroefdraad aan de uiteinden van de 35 mm
bolvormige inbusbouten.
4. Vet de koppen van de bolvormige inbusbouten
lichtjes. Schuif de uitlijningsringen op de
bolvormige inbusbouten en installeer ze vervolgens
vanaf de onderkant in de zadelpen (zoals
weergegeven). Draai afwisselend vast per 1/2
omwenteling aan elke kant totdat een maximaal
aanhaalmoment van 8 Nm wordt bereikt.
Als het inkorten van de zadelpen nodig is, moet
de uiteindelijke zadelpen lang genoeg zijn zodat
de zadelpen nog minstens 70 mm uit het frame
steekt of de minimale insteekdiepte heeft die op de
zadelpen is aangegeven, welke groter is. Dit negeren
kan leiden tot schade aan het frame die niet door de
garantie wordt gedekt of ernstig letsel aan de rijder.
OPMERKING: Voor niet Cervélo-zadelpennen,
Vet
raadpleeg de gebruiksaanwijzing van de
zadelpenfabrikant die met de ZFS-5 is
Loctite
meegeleverd voor de juiste montage en
afstelling.
Voor gebruik zonder
accessoire kan de
clip worden verborgen
door de bovenste klem
om te draaien.
Dwarsverbinders
Accessoiremontagekit
(achteraan)
MT-LM-R-003
Zadel-
klem-
basis
Draai de
M5x20 mm
SP-SP29-ZERO
aan tot
(30,9 mm diameter)
2,5 N·m
Uitlijningsring
M5x35 mm bolvormige
inbusbouten (x2)
met Loctite 243 en
vet
16
