DINION 7100i IR
5
Hardware installeren
Overzicht van installatie
De installatie van de camera wordt in de volgende stappen uitgevoerd:
1.
2.
3.
Installatie-opties
De camera kan op verschillende manieren worden gemonteerd als gebruik wordt gemaakt
van de beschikbare accessoires. Raadpleeg het hoofdstuk Andere optionele accessoires,
pagina 22 voor instructies voor de installatie van de beschikbare accessoires.
5.1

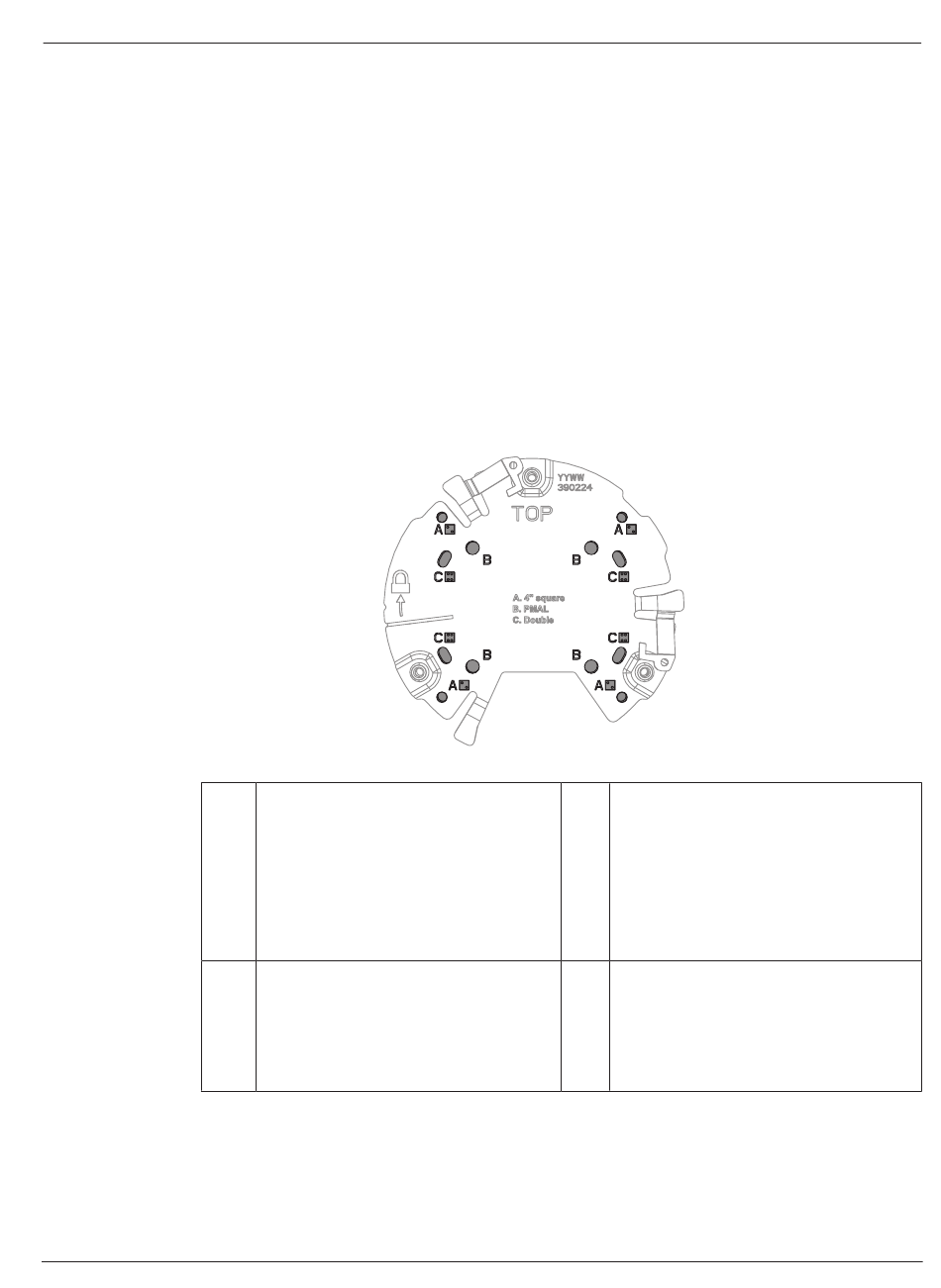

Installatie van de montageplaat
Met de montageplaat wordt de camera op een vlakke ondergrond bevestigd. De plaat is
voorzien van verschillende openingen en sleuven om uiteenlopende bevestigingsopties
mogelijk te maken.
5.1.1
Installatiestappen
1.
2.
Bosch Security Systems B.V.
Installatie van de montageplaat, pagina 17
De camerasokkel installeren, pagina 18
De camera installeren, pagina 19
1 A
Montagegaten voor installatie van
aansluitdoos met 4 inch- of 4S-
ingang. Er zijn vier montagegaten
beschikbaar op de montageplaat,
maar er zijn slechts twee nodig voor
de installatie.
3 C
Montagegaten voor installatie van
dubbele contactdoos. Lijn de
montageplaat uit met de vier
schroefgaten in de contactdoos.
Neem de montageplaat uit de doos.
Plaats de montageplaat correct op het gewenste montageoppervlak. U weet zeker dat u
de juiste positie hebt gekozen wanneer de TOP-indicator naar boven is gericht.
2 B
Installatiehandleiding
Hardware installeren | nl
Montagegaten voor standaard wand-,
plafond- of mastinstallatie. Gebruik
vier schroeven. Gebruik indien nodig
pluggen (voor betonnen wanden/
plafonds).
2023-11 | V03 | DOC
17
