nl | Hardware installeren
3.
4.
5.
5.2
De camerasokkel installeren
Met de camerasokkel wordt de camera aan de montageplaat bevestigd met gebruikmaking
van een eenvoudige installatie in drie stappen. Alle bekabelde aansluitingen worden door de
camerasokkel aangebracht voordat de camera wordt geïnstalleerd.
5.2.1
Installatiestappen
1.
2.
3.
4.
5.
2023-11 | V03 | DOC

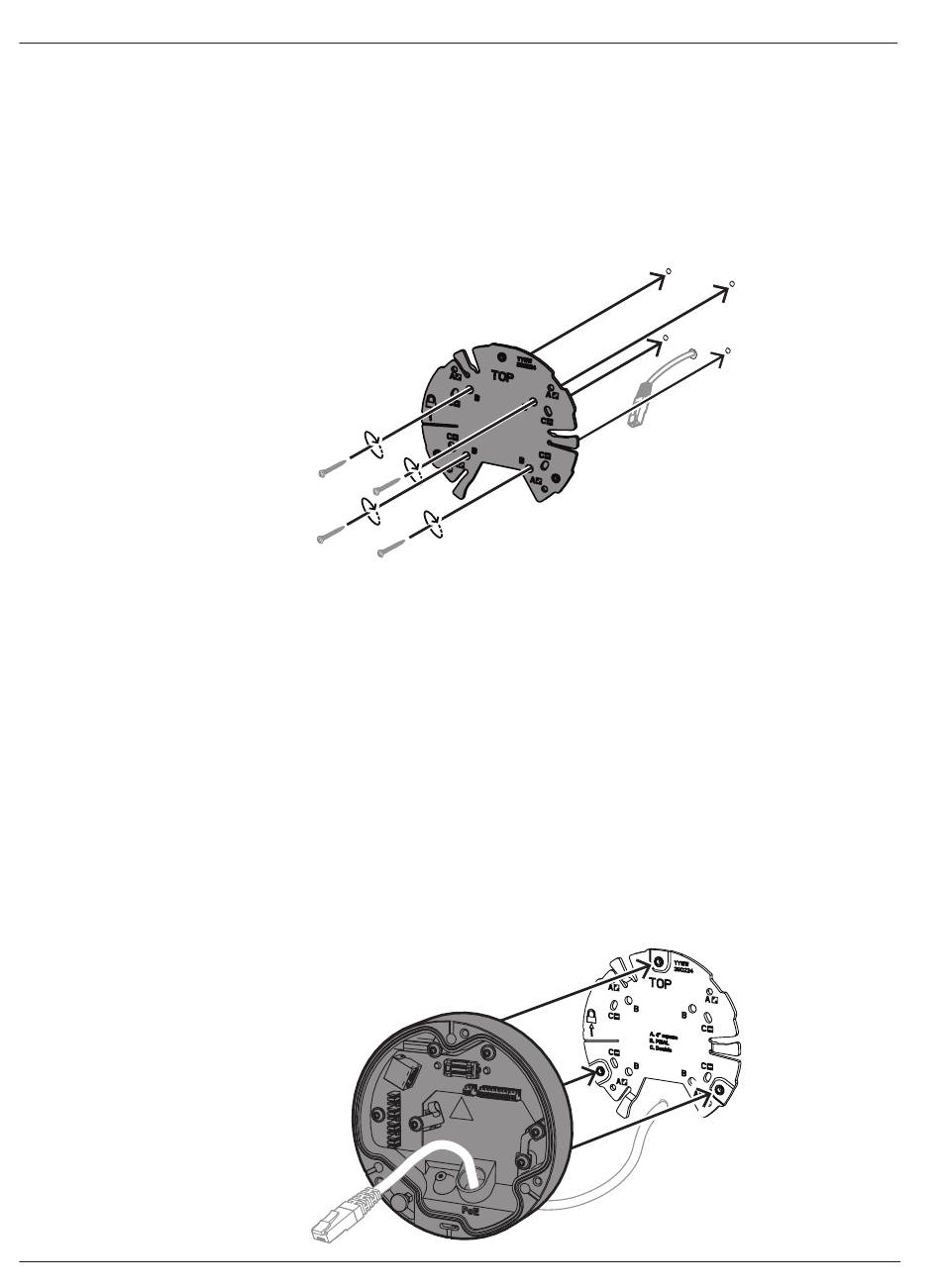

Markeer de posities van de schroefgaten op de ondergrond.
Opmerking: voor de standaardinstallatie gebruikt u de bevestigingsgaten die met een B
op de montageplaat zijn aangegeven. Gebruik voor een andere installatie, bijvoorbeeld
voor een installatie op een junction box, andere montagegaten. Raadpleeg Installatie op
junction box (glasvezelkabel), pagina 26.
Boor de 4 gaten met een boor met de juiste diameter voor de schroeven van 5-6 mm.
Bevestig de montageplaat aan de ondergrond met 4 schroeven. Zet de schroeven vast
met een moment tussen 4 en 7 Nm.
Haal het apparaat uit de verpakking.
Verwijder de cameramodule van de camerasokkel.
Verwijder indien nodig de netwerkkabel die is aangesloten op de camerasokkel en trek
deze door het geselecteerde montageoppervlak.
Sluit de netwerkkabel aan door de opening in de camerasokkel.
Plaats de camerasokkel boven op de montageplaat met de opening in de camerasokkel
naar beneden gericht.
Installatiehandleiding
DINION 7100i IR
Bosch Security Systems B.V.
