6.9 Flexibele geleidingsrails monteren (optioneel)
13 Onderdelen (accessoires) op pagina NL-24
Benodigd gereedschap:
Magneetblok
Binnenzeskantsleutel, sleutelafmeting 3, 4 en 5
Hiermee kan de lastractor op een oppervlak en op
buizen worden gebruikt.
Max. raillengte: 1,85 m
Min. buigradius: 1 m
1
Stompe naad
Lapnaad
2
3
4
5
6
7
8
9

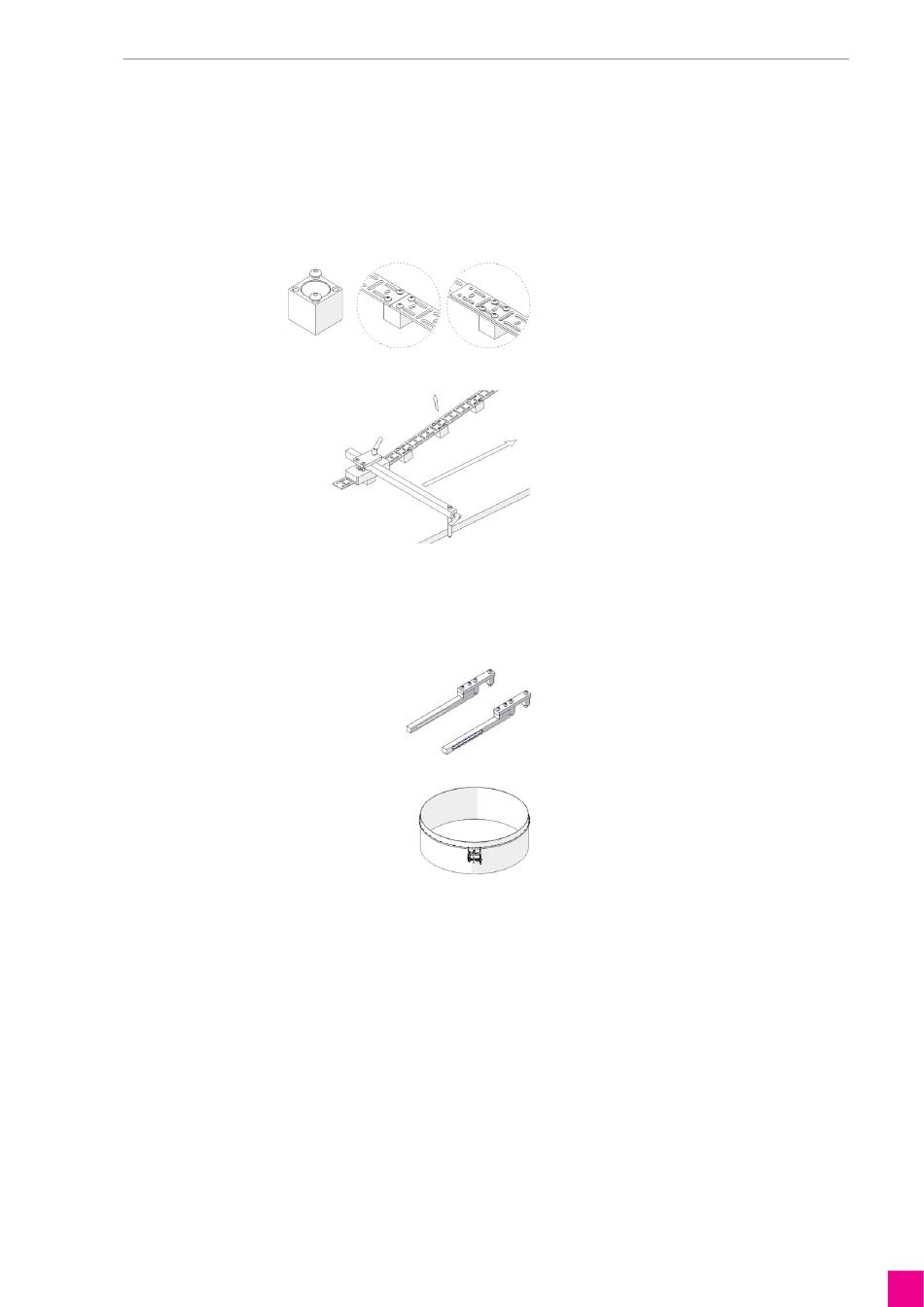

Verbind de flexibele geleidingsrails met een stompe
naad of lapnaad aan magneetblokken.
Positioneer magneten in de lasrichting op
het werkstuk.
Stel de benodigde afstand op het
afstelgereedschap in.
Ontgrendel de hendel van het afstelgereedschap
en plaats deze tegen de eerste magneet.
Plaats daarbij de zijde van de aanslagpen tegen
de buitenrand van het materiaal of de punt van de
aanslagpen in een groef.
Vergrendel de hendel van het afstelgereedschap.
Verwijder de rest van de rails van het werkstuk.
Beweeg het afstelgereedschap langs de geleiding en
bevestig alle magneten.
Demonteer de standaard geleidingsarmen van het
apparaat en monteer geleidingsarmen voor flexibele
geleidingsrails.
6.3 Geleidingsarmen positioneren op
pagina NL-16
Hang het apparaat met de geleidingsarmen in
de flexibele geleidingsrails.
