ABICAR ADVANCED 42V
6.2 Montage de la torche de soudage
Un contact continu doit être assuré entre le dispositif et la pièce d'œuvre. Le réglage peut être effectué au
niveau des bras de guidage ou de l'accessoire correspondant.
6.1 Montage des bras de guidage à la page FR-14

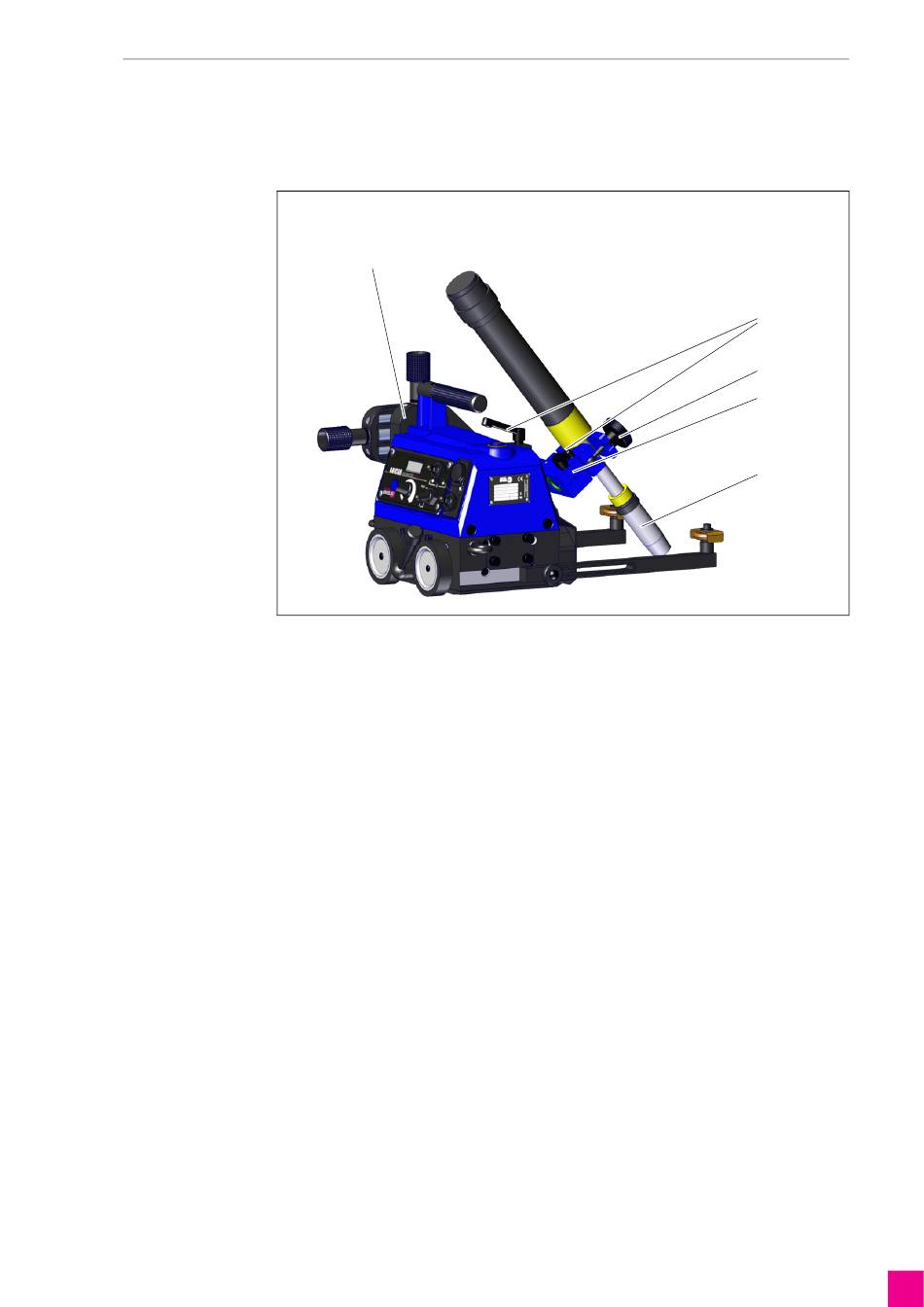

Fig. 6
A Chariot croisé
B Levier de blocage
C Vis de blocage
Lors de la fixation du support de la torche de soudage, veillez à ce que la torche de soudage ne soit
pas endommagée.
Fixez le support de la torche de soudage (D) avec le levier de blocage (B).
1
Fixez la torche de soudage (E) avec la vis de blocage (C) dans le support de la torche de soudage (D).
2
Alignez grossièrement la torche de soudage (E) avec le levier de blocage (B).
3
Ajustez les réglages à l'aide du chariot croisé (A).
4
6.4 Positionnement de la torche de soudage à la page FR-16
Montage de la torche de soudage
A
6 Mise en service
D Support de torche de soudage
E Torche de soudage
B
C
D
E
FR - 15
