HET VERVANGEN VAN DE
GRASDEFLECTOR
1.
Plaats de machine op een horizontaal oppervlak, haal de maai-
eenheid op, activeer de parkeerrem, zorg ervoor dat het
tractiepedaal in de neutraalstand staat en de aftakas
uitgeschakeld is [OFF], zet de motor AF [OFF] en verwijder de
sleutel uit het contact. Zet de maai-eenheid vast om te
voorkomen dat deze per ongeluk omvalt.
2.
Verwijder twee tapbouten, borgmoeren en de veren waarmee de
deflector aan de scharnierpunten bevestigd is.
3.
Verwijder de rijtuigbouten en de moeren om de
scharnierpunten te verwijderen.
4.
Monteer de scharnierpunten bovenop de uitstootopening met de
rijtuigbouten en moeren. De kop van de rijtuigbouten moet aan
de binnenkant van de maai-eenheid zitten.
5.
Plaats de deflectorbevestigingspunten op de scharnierpunten en
schroef deze aan elkaar vast met behulp van tapbouten,
borgmoeren en veren. Beide borgmoeren moeten naar elkaar
toe zitten. Haal de borgmoeren aan totdat deze gelijk zitten met
de scharnierpunten van de deflector.
6.
Haal de deflector omhoog en laat hem vallen om de
veerspanning te controleren. De veerspanning moet de deflector
stevig omlaag gedrukt houden. Corrigeer dit indien nodig.
HET AFSTELLEN VAN DE VRIJLOPENDE
POELIE
De vrijlopende poelie oefent druk uit op de snaar zodat het
vermogen overgedragen kan worden naar de messenpoelie's. Indien
de vrijlopende poelie niet met voldoende kracht tegen de snaar
drukt dan zal het maximale vermogen niet aan de poelie's worden
doorgegeven. Voor de juiste spanning op de snaar moet de grote
moer aangehaald worden met een moment van 54 tot 68 Nm, die
druk uitoefent op de snaar. Indien de vrijlopende poelie niet volgens
deze specificaties afgesteld is, moet u deze afstellen.
1.
Plaats de machine op een vlak oppervlak, laat de maai-eenheid
zakken, activeer de parkeerrem, zorg ervoor dat het tractie-
pedaal in de neutraalstand staat en de hendel van de aftakas
uitgeschakeld is [OFF], zet de motor AF [OFF] en verwijder de
sleutel uit het contact.

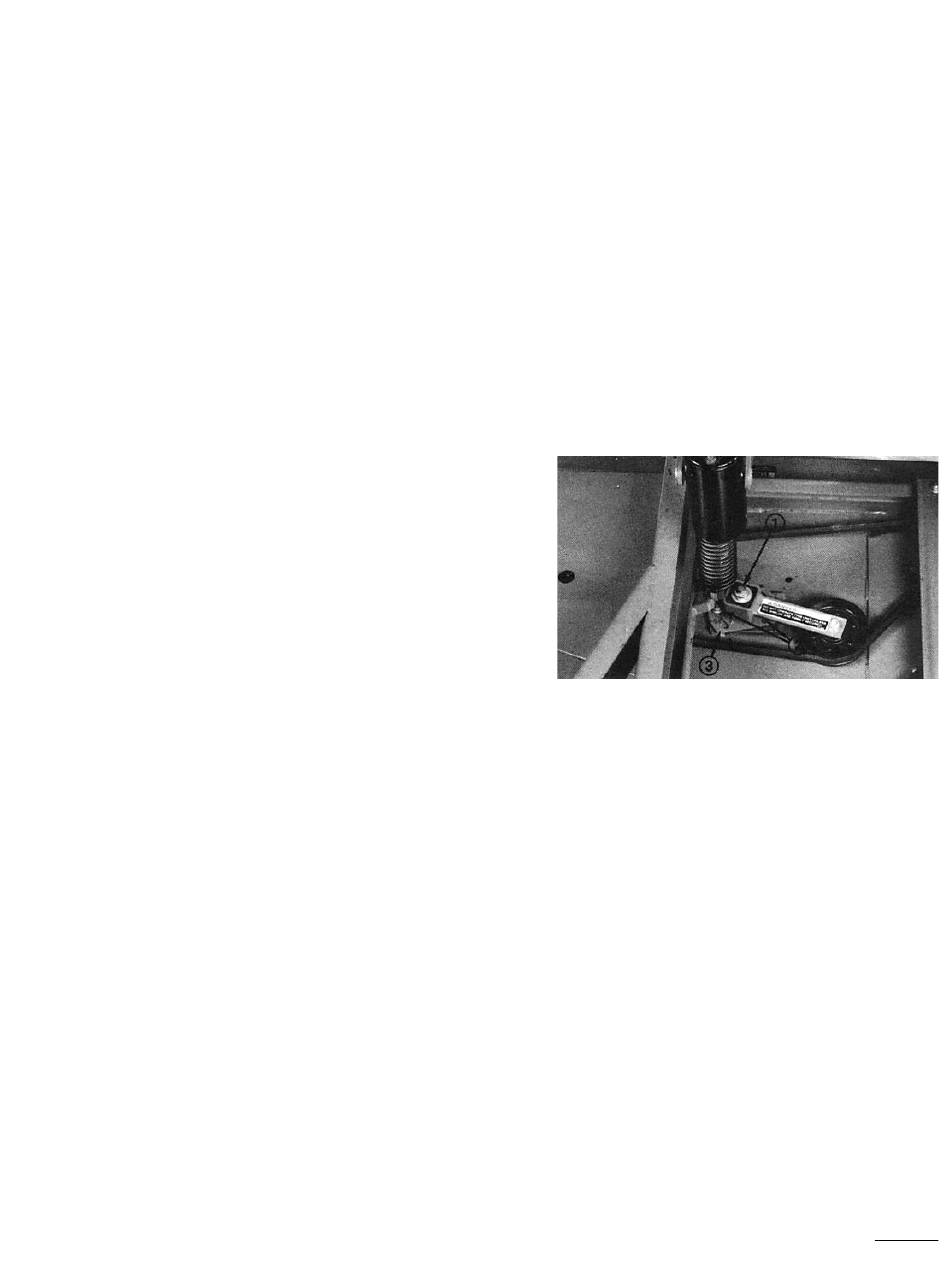

Afbeelding 22
1.
Stelmoer vrijlopende poelie
2.
Moeren (2)
3.
Plaat vrijlopende poelie
21
