Schuif de assen uit de onderste bevestigingspunten, lijn de
rollers uit met de bovenste gaten en installeer de assen.
3.
Zet het geheel vast met de splitpennen.
HET AFSTELLEN VAN DE SKI
1.
Nadat de maai-eenheid voor het eerst in elkaar gezet is of bij
het wijzigen van de maaihoogte moet de ski van de maai-
eenheid ook aangepast worden.
maaihoogte 25 mm—Ski in hoogste stand
maaihoogte 38 mm—Ski 6–9,5 mm van de grond
63 mm en hoger—Ski in laagste stand
2.
Stel de ski goed af door de flensmoeren los te draaien, de ski in
de gewenste stand te zetten en de flensmoeren weer vast te
draaien (Afb. 1).
3.
Plaats de rollerbeugel in de onderste bevestigingspunten en zet
de moeren weer vast.
N.B.: Zorg ervoor dat de L-vormige pin in de rolleras in het
bevestigingspunt valt.
HET CONTROLEREN VAN HET
SMEEROLIEPEIL IN DE TANDWIELKAST
In de tandwielkast moet SAE 80-90 w tandwielolie gebruikt
worden. Hoewel de tandwielkast vanuit de fabriek geleverd wordt
met tandwielolie moet u het peil controleren voordat u de maai-
eenheid in gebruik neemt.
1.
Plaats de machine en de maai-eenheid op een horizontaal
oppervlak
2.
Verwijder de controleplug uit de zijkant van de tandwielkast en
controleer of het tandwielolie tot onder aan het gat zit (Afb. 4).
Indien het smeeroliepeil te laag staat verwijdert u de vuldop
boven op de tandwielkast en vult u voldoende smeer bij totdat
dit aan de bodem van het gat in de zijkant staat.
10

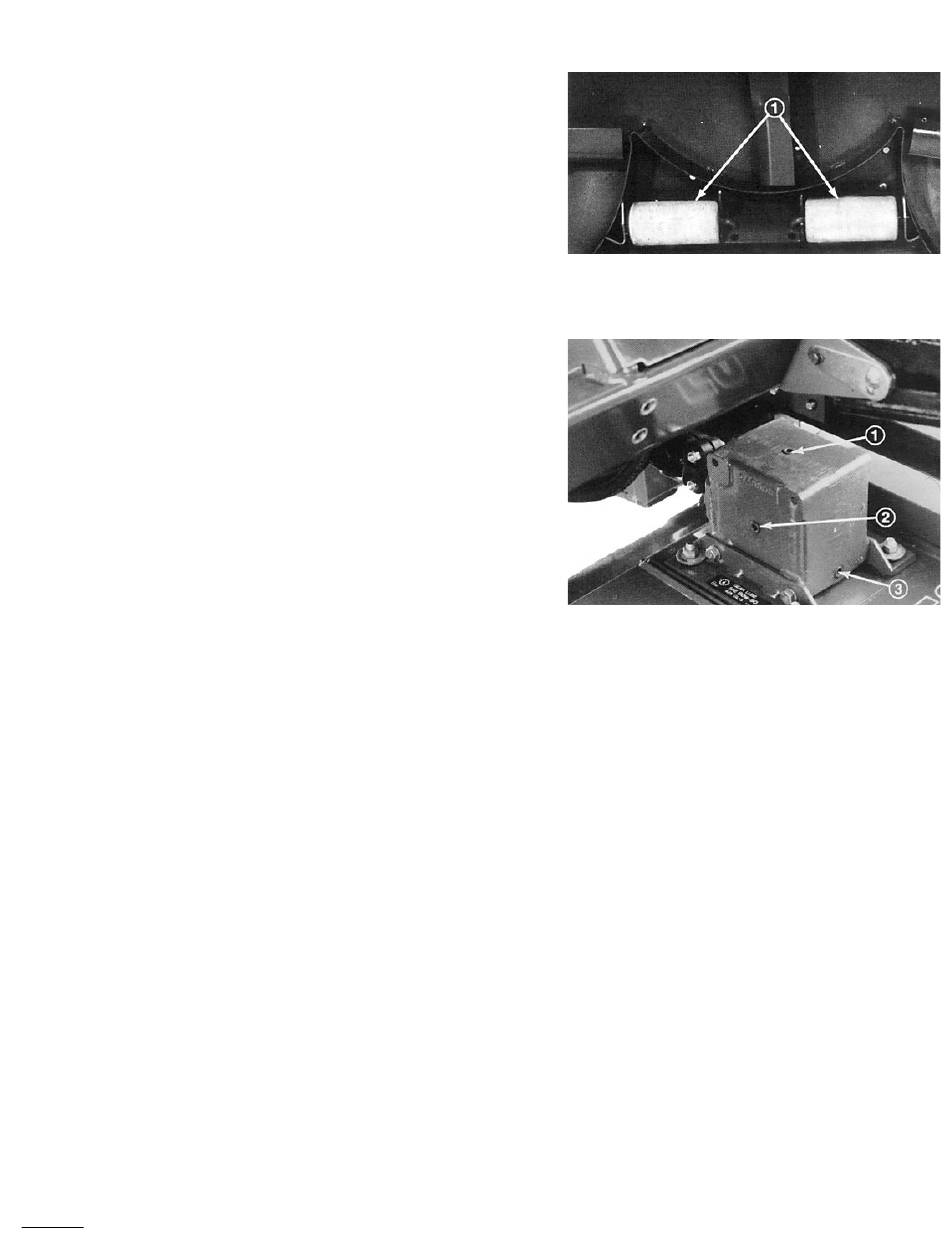

Afbeelding 3
1.
Binnenste roller
Afbeelding 4
1.
Vuldop
2.
Controleplug
3.
Aftapplug
