MONTAGE

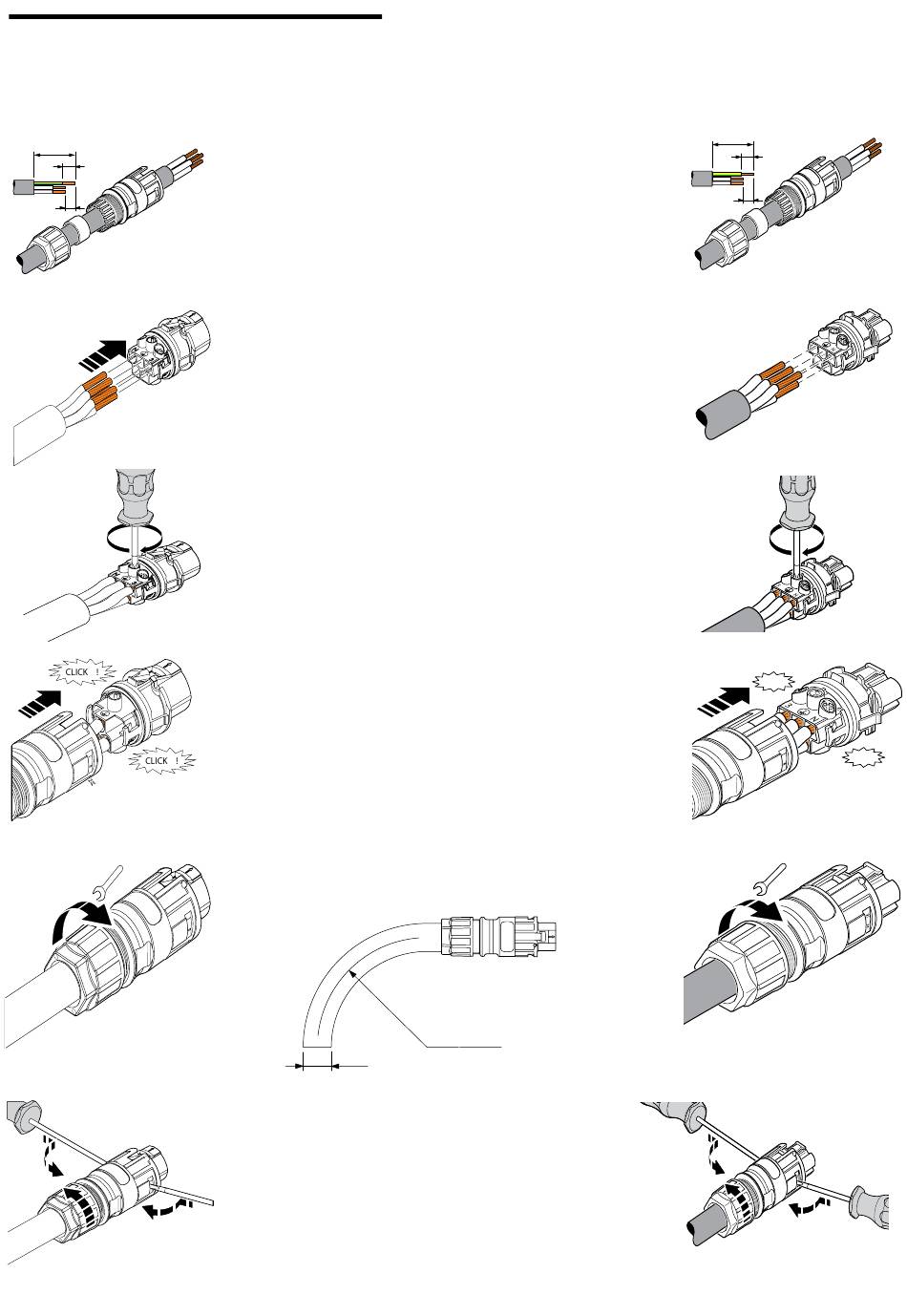

Volg de stappen om de driefasige Field Wireable Q Connectoren te monteren.
VROUWELIJK
50
12
8
1 Nm
30
4.5 Nm
B
B
A
A) Bereid de kabel voor:
• Druk de kabelwartel over de kabel.
• Selecteer een afdichting die past bij uw kabeldiameter als er
meerdere afdichtingen zijn.
• Druk de behuizing met de afdichting over de kabel.
• Leg 50 mm van de kabel bloot.
• Verkort de geleiders N, L1, L2 en L3 met 8 mm, maar houd PE
(aardedraad) op 50 mm.
• Leg 12 mm van de geleiders bloot.
B) Sluit de geleiders aan op de contactdrager. Lijn de aanduidingen uit
volgens het label op de contactdrager.
* WAARSCHUWING: Zorg ervoor dat de juiste verbinding voor L,
N en Aarde overeenkomen met het label op de contactdrager. In
het geval van een onjuiste uitlijning wordt de fasebalans van het
systeem aangetast.
OPMERKING: Voor flexibele draden raden we het gebruik van ader-
eindhulzen aan vlgs. volgens DIN 46228 die worden gekrompen
met verbindingsklem.
C) Draai de schroeven van de contactdrager vast met een aanhaalmo-
ment van 1 Nm.
D) Druk de contactdrager in de behuizing totdat deze hoorbaar
vastklikt.
E) Draai de kabelwartel aan met een aanhaalmoment van 4,5 Nm.
* WAARSCHUWING: Houd de toegestane buigradius tijdens de
montage in de gaten. De beschermingsgraad kan verminderen als
de buigradius overschreden is.
d
De kabel losmaken
• Maak de kabelwartel los.
• Gebruik de schroevendraaier om de contactdrager aan beide
kanten los te maken.
• Trek de contactdrager uit de behuizing.
• Draai de schroeven van de contactdrager los en maak de draden
los.
r
4 x d
min
MANNELIJK
50
12
8
Click
30
4.5 Nm
B
B
A
1 Nm
Click
