FIELD WIREABLE Q CONNECTOREN - DRIEFASIG
LOSKOPPELEN (indien
noodzakelijk)

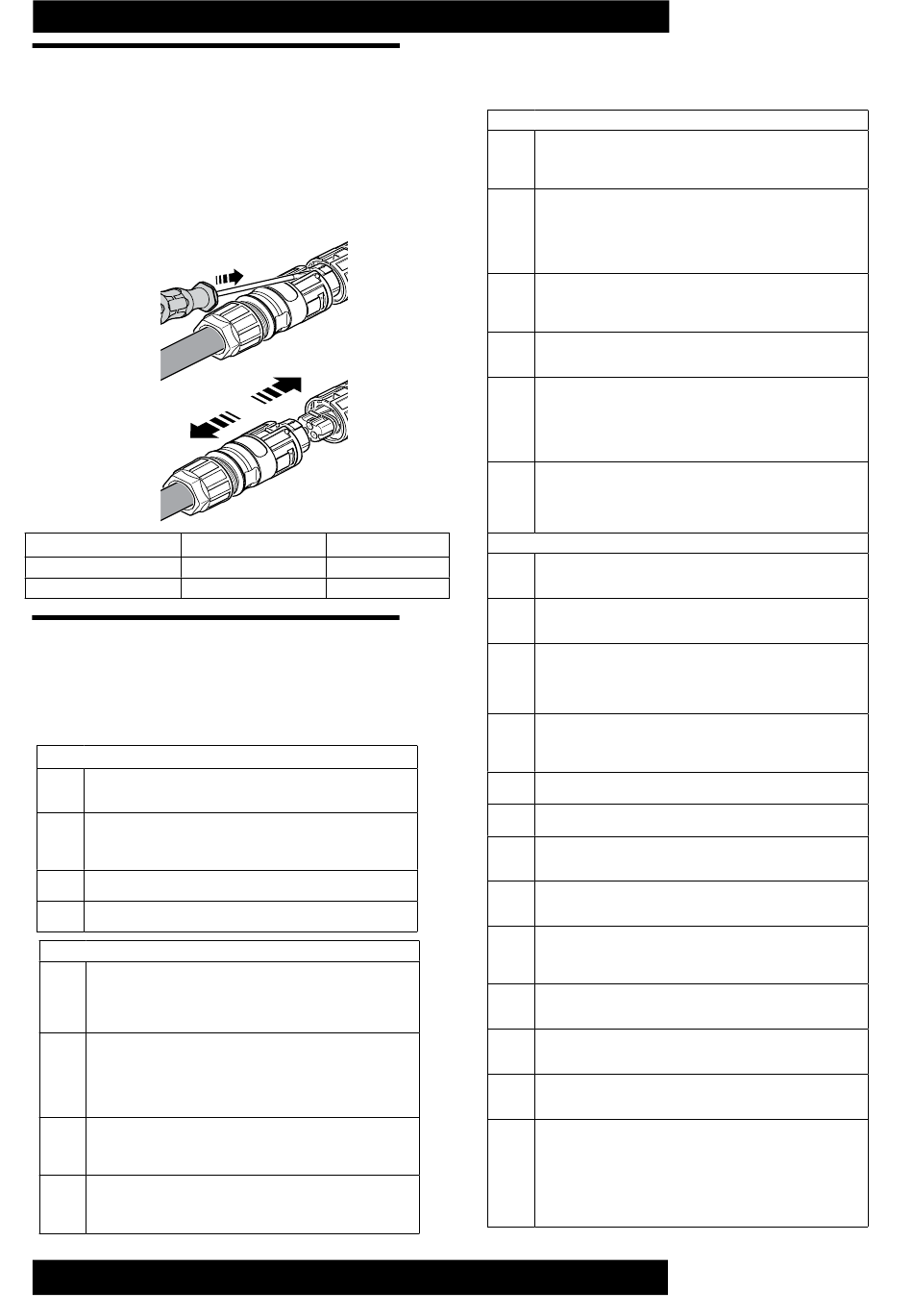

Om de Enphase driefasige Field Wireable Q Connectoren los te
koppelen, drukt u de twee connectoren met de schroevendraaier naar
beneden tot ze losschieten. Dan kunt u de connectoren losmaken.
*
WAARSCHUWING: koppel de gelijkstroomstekkers nooit vast of
los wanneer het systeem onder stroom staat. De connectoren zijn niet
geschikt voor het onderbreken van de stroom.
Enphase Article Number Enphase Product SKU Type Designation
150-00094
Q-CONN-3P-10F
150-00093
Q-CONN-3P-10M
VEILIGHEID
BELANGRIJKE VEILIGHEIDSINSTRUCTIES.
BEWAAR DEZE INFORMATIE.
Volg alle veiligheids- en montage-instructies bij het installeren van
Enphase Field Wireable Q Connectors.
Veiligheidssymbolen
GEVAAR: Dit geeft een gevaarlijke situatie aan die kan
+
resulteren in de dood of zwaar lichamelijk letsel wanneer
deze niet wordt vermeden.
WAARSCHUWING: Dit geeft een situatie aan waarbij het
*
niet navolgen van de instructies een veiligheidsrisico of
defecte apparatuur kan veroorzaken. Wees altijd zeer
voorzichtig en volg de instructies nauwkeurig op.
;
WAARSCHUWING: risico op verbranding. Het niet navol-
gen van de instructies kan resulteren in brandwonden.
✓
OPMERKING: dit geeft informatie aan die erg belangrijk is
voor een optimale werking van het systeem.
Veiligheidsinstructies
GEVAAR: Risico op elektrische schokken. Gebruik
+
Enphase-apparatuur nooit op een manier die niet door
de fabrikant is aangegeven. Dit kan dodelijk zijn of letsel
toebrengen aan personen. Daarnaast kan de apparatuur
beschadigd raken.
GEVAAR: Risico op elektrische schokken. Wees u ervan
+
bewust dat u bij het installeren van deze apparatuur het
risico loopt op elektrische schokken. Haal voor gebruik
altijd eerst de wisselstroom van het Enphase-systeem. Zet
de stroom van de zonnepanelen uit voordat u onderhoud
uitvoert of installeert.
GEVAAR: Risico op elektrische schokken. Risico op
+
brand. Controleer voor het maken van verbindingen of de
stroomonderbrekers uit staan. Controleer alle bedrading
nogmaals voordat u de stroom aanzet.
GEVAAR: Risico op elektrische schokken. Risico op
+
brand. Gebruik alleen elektrische systeemonderdelen die
zijn goedgekeurd voor natte locaties, inclusief maar niet
beperkt tot leidingbevestigingen.
Enphase-klantenondersteuning: http://enphase.com/global/contact
Veiligheidsinstructies
+
+
+
+
+
*
Veiligheidsinstructies, vervolg
PRC 5-FC-FS6...
*
PRC 5-FC-MS6...
*
*
*
*
✓
✓
✓
✓
✓
✓
✓
✓
GEVAAR: Risico op elektrische schokken. Risico op brand.
Alleen gekwalificeerd
personeel moet de Enphase Field Wireable Q Connector
installeren, vervangen of er onderhoud aan uitvoeren.
GEVAAR: Risico op elektrische schokken. Onjuist gebruik
van de Field
Wireable Q Connector of de onderdelen daarvan kan
resulteren in een elektrische schok, brand of een explosie.
Om deze risico's te verminderen, koppelt u alle bekabeling
los voordat u onderhoud uitvoert.
GEVAAR: Risico op elektrische schokken. Risico op brand.
Zorg ervoor dat alle wisselstroom- en gelijkstroombe-
drading juist is en dat geen van de wisselstroomdraden
bekneld of beschadigd is of kortsluiting veroorzaakt.
GEVAAR: Risico op elektrische schokken. Risico op brand.
Probeer de Enphase Field Wireable Q Connector niet te
repareren of te wijzigen.
GEVAAR: Risico op elektrische schokken. Risico op brand.
Zorg ervoor dat de
geleiders niet zijn beschadigd. Als de blootgelegde draden
zijn
beschadigd, functioneert het systeem mogelijk niet naar
behoren.
WAARSCHUWING: Risico op beschadiging van appara-
tuur. Mannelijke en
vrouwelijke aansluitingen van Enphase moeten alleen
worden gekoppeld met de overeenkomstige
mannelijke/vrouwelijke aansluiting.
WAARSCHUWING: Risico op beschadiging van appara-
tuur. Dit product is bedoeld voor werking met een maxi-
male bedrijfstemperatuur van 85 °C.
WAARSCHUWING: Zorg dat er geen losse kabels meer lig-
gen wanneer u de kabels bevestigt om het struikelgevaar
tot een minimum te beperken
WAARSCHUWING: Lees alle instructies en waarschu-
wingsopmerkingen in de technische beschrijving, op het
Enphase-systeem en op de fotovoltaïsche (PV) appara-
tuur, voordat u de Enphase Field Wireable Q Connector
installeert en gebruikt.
WAARSCHUWING: koppel de gelijkstroomstekkers nooit
vast of los wanneer het systeem onder stroom staat. De
connectoren zijn niet geschikt voor het onderbreken van
de stroom.
WAARSCHUWING: zonder een aarding.
OPMERKING: Het gebruik van niet-goedgekeurde bevesti-
gingen of accessoires kan resulteren in schade of letsel.
OPMERKING: Maak de lussen niet kleiner dan 12 centime-
ter in diameter wanneer u de Enphase Q-kabel in lussen
oprolt.
OPMERKING: Voer alle elektrische installaties uit in
overeenstemming met alle van toepassing zijnde lokale
elektrische voorschriften.
OPMERKING: Installeer de Enphase Field Wireable Q
Connector volgens de instructies in deze handleiding
voor optimale betrouwbaarheid en om te voldoen aan de
garantievereisten.
OPMERKING: Bescherming tegen de bliksem en de daar-
uit volgende stroompiek moet in overeenstemming met
lokale richtlijnen zijn.
OPMERKING: De aansluiting wordt alleen beschouwd als
conform wanneer deze is gemonteerd op de manier zoals
beschreven in deze installatie-instructies.
OPMERKING: Voor flexibele draden raden we het gebruik
van adereindhulzen aan vlgs. volgens DIN 46228 die
worden gekrompen met verbindingsklem.
OPMERKING: de kabel die wordt gebruikt met de Enphase
Field Wireable Q Connectoren, moet voldoen aan de
volgende vereisten:
• Minimale/maximale buitenste diameter isola-
tie (inclusief de doorzichtige tweede isolatie): 8
mm/21 mm
• Maat van de draad: 2,5 mm 2 tot 6 mm 2
