Elektrische aansluiting
5.2
Aansluiten van het meetinstrument
WAARSCHUWING
L
Instrument staat onder spanning!
Verkeerde aansluiting kan ernstig of dodelijk letsel tot gevolg hebben!
‣
De elektrische aansluiting mag alleen worden uitgevoerd door een elektrotechnicus.
‣
De elektrotechnicus moet deze beknopte handleiding hebben gelezen en begrepen en de
instructies daarin opgenomen opvolgen.
‣
Voor het uitvoeren van de aansluitwerkzaamheden, moet worden gewaarborgd dat op
geen enkele kabel nog spanning staat.
5.3
Voedingsspanning en signaalcircuit
5.3.1
4 tot 20 mA
‣
Sluit de transmitter aan via een afgeschermde tweedraads kabel.
Het type van de afschermingsaansluiting hangt af van de betreffende interferentie.
Om elektrische velden te onderdrukken, is het voldoende de afscherming aan één zijde
te aarden. Wanneer u ook interferentie van schakelende magneetvelden wilt
onderdrukken, moet de afscherming aan beide uiteinden worden geaard.
De tweede stroomuitgang is beschikbaar als optie (productconfigurator op
www.endress.com/cm42).
133
134
233
234

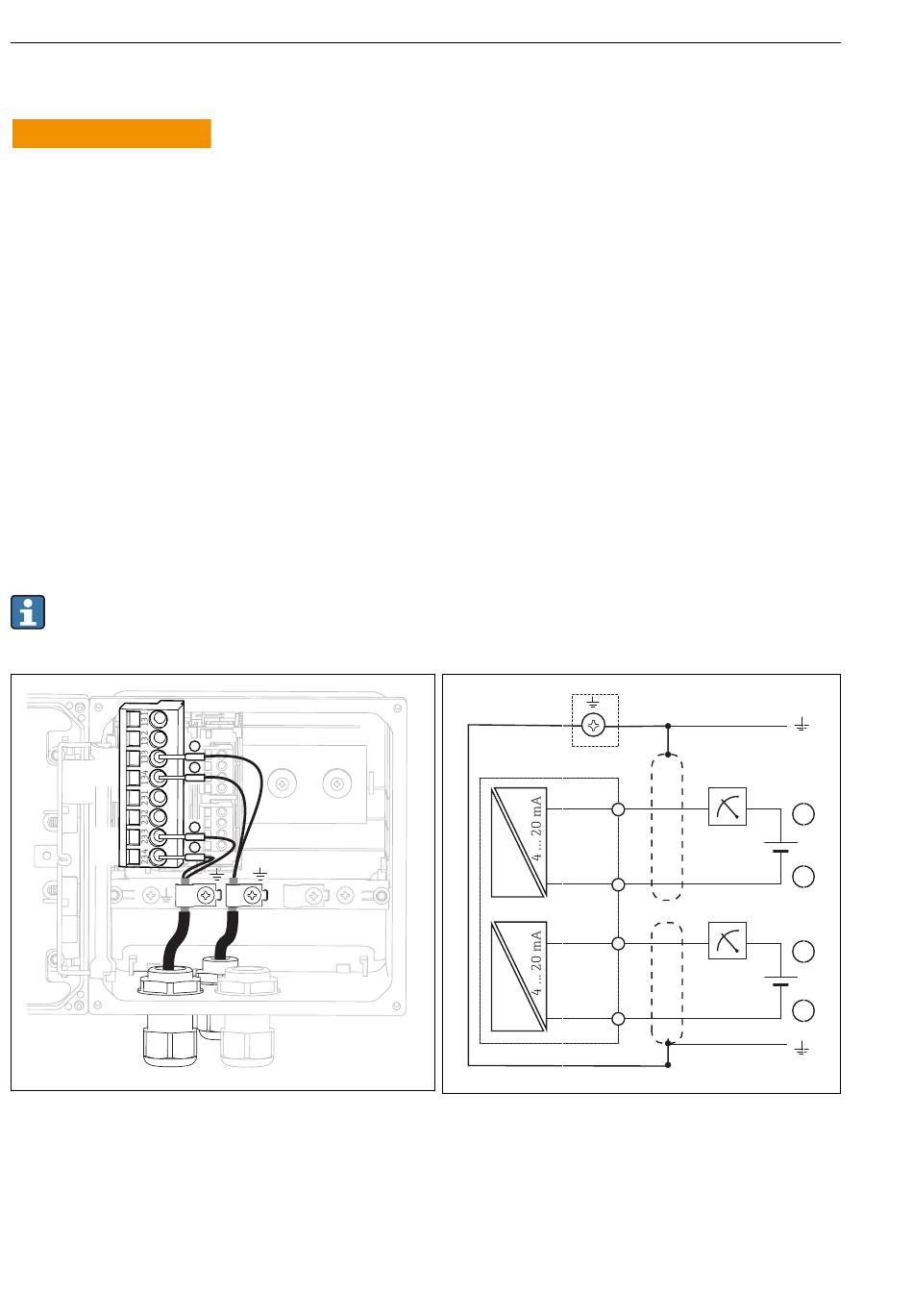

17
Zicht in het instrument (CPU-module)
De afbeeldingen tonen de versie met de afscherming geaard aan beide zijden om de interferentie van een schakelend
magneetveld te onderdrukken.
20
+
–
+
–
Out 1
Out 2
A0036491
18
Aansluitschema
Liquiline CM42
133
134
233
234
Endress+Hauser
+
–
+
–
A0003100
